تفاصيل المنتج:
شروط الدفع والشحن:
|
| Material Overlap Thickness: | Max. 100mm | Quick-Change Chucks: | Morse 5# taper hole |
|---|---|---|---|
| Drill Diameter: | Φ14-Φ76mm | Variable Speed: | Frequency converter stepless speed change |
| Rotate Speed: | 20－560r/min | Stroke Length: | 240mm |
| Machining Feed: | Hydraulic Speed Control Valve Adjustment | Clamping Thickness: | 15－100mm |
| Number of clamping cylinders: | 16 |

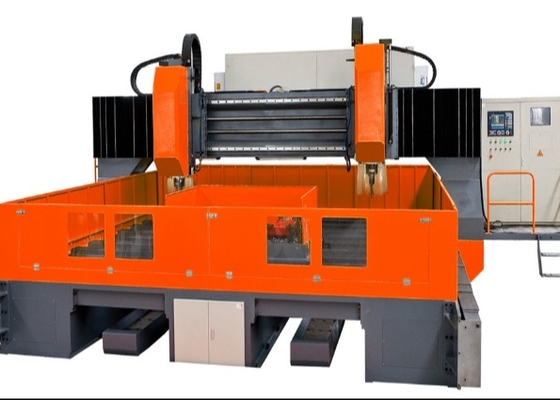

PZ4040/2 نوع غانتري حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة حركة
استخدام:
PZ4040/2يتم استخدام آلة الحفر المتنقلة CNC للحفر في الألواح الفولاذية. يمكن أن تكون قطع العمل المعالجة لوحات ربط على المباني والجسور والأعمدة الهيكلية الفولاذية ،وكذلك الاطراف الكبيرة، لوحات أنابيب المبادل الحراري وما إلى ذلك.يمكن أن يجعل تطبيق هذه الآلة الحفر CNC العملية بأكملها من عمل الحفر الوصول إلى درجة التشغيل الآلي الكامل مع دقة عالية وكفاءة عاليةوهي مناسبة لعملية الحفر من لوحات الاتصال، لوحات القدمين، لوحات نهاية، قوالب، فلانجز، أجزاء هيكلية وأجزاء أخرى في صناعات الهياكل الصلبة، الجسور،أبراج الاتصال الكهربائية، دعامة المرجل لمحطات توليد الطاقة الحرارية وما إلى ذلك. دقة المكونات المصنعة تلبي المعيار الوطني "قانون قبول جودة البناء الهيكلي الصلب" (رقم GB50205-2001).
الخصائص:
1الحد الأقصى لقطر الحفر لهذه الآلة يصل إلى 70 ملم، ويمكن حفر الثقوب على لوحة الارتباط العامة والقاعدة.

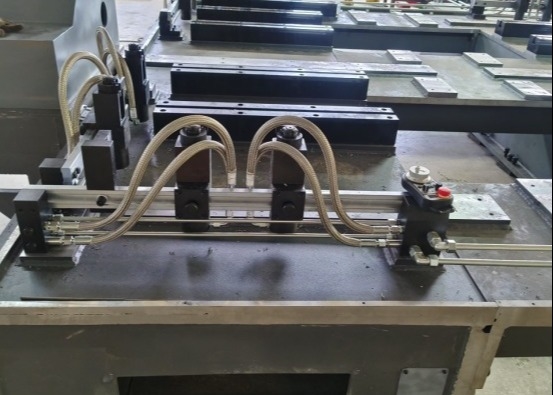

2. الحد الأقصى لسمك القطعة من 100mm، لوحات رقيقة يمكن أيضا أن تكون متعددة الطبقات مكدسة حتى الحفر، ويتم تشديد قطعة العمل مع مشبك هيدروليكي، والمشغل هو توفير العمالة جدا،تحميل وتفريغ قطع العمل لتوفير الوقت.
3يمكن أن تكون الحد الأقصى لقطع العمل تصل إلى 4000 × 4000mm، إذا كانت القطع الصغيرة، يمكن تركيبها على الزوايا الأربعة من طاولة العمل (ملاحظة: يتم تقسيم طريقة تشديد إلى تشديد هيدروليكي تلقائي).
4هذه الآلة مجهزة بمسامير، قوائم توجيه، أجزاء هيدروليكية، مكونات كهربائية، أنظمة CNC، عاكسات ومنتجات أخرى من العلامات التجارية الأجنبية،يمكن مقارنة موثوقية الجهاز مع المعدات المستوردة، أقل فشل.
5. يصل ضربة الحفر إلى أسفل المحرك إلى 220 مم ، لذلك لا يقتصر طول الحفر ، ويمكن استخدام الحفر الجديد ، ويمكن أيضا استخدام ارتداء القصير.الحركة إلى أسفل من الحفر سريعة عندما لا تلمس قطعة العمل، وبمجرد أن تلمس القطعة، فإنه يتحول تلقائيًا إلى سرعة العمل، ويعود تلقائيًا بسرعة بعد الحفر، لذلك فإنه يوفر الوقت.
المواصفات الرئيسية و المعلمات لهذه الآلة:
| اسم المعيار |
تفاصيل |
قيمة المعلم |
|
حجم القطعة
|
سمك التداخل المادي |
ماكس 100ملم |
|
عرض × طول |
4000mm*4000mm قطعة واحدة | |
|
4000ملم*2000ملم قطعتان |
||
|
2000ملم*2000ملم 4 قطع |
||
|
المحور الرئيسي |
أجهزة التغيير السريع |
حفرة مخفية 5 # |
|
قطر الحفر |
Φ14-Φ76mm | |
|
سرعة متغيرة |
تحويل تردد غير خطوي لسرعة | |
|
سرعة الدوران |
20-560r/min | |
|
طول السباق |
240ملم | |
|
تغذية التصنيع |
ضبط صمام التحكم في السرعة الهيدروليكية | |
| مشبك قطعة العمل |
سمك القيود |
15-100ملم |
|
عدد أسطوانات التشغيل |
16 قطعة | |
| قوة التشبيك | 7.5kN | |
|
افتتاح القيود |
الضغط على زر التحكم أو مفتاح القدم | |
|
عرض فتحة T |
28ملم | |
|
التبريد وإزالة الشظايا |
طريقة |
الدورة التلقائية |
| السعة | 300 لتر | |
|
قوة إزالة الشريحة |
0.75 كيلوواط | |
|
قوة التبريد |
0.45 كيلوواط | |
|
الهيدروليكية |
ضغط الضغط |
6MPa ((60kgf/cm2) |
|
سعة الخزان |
200 لتر |
