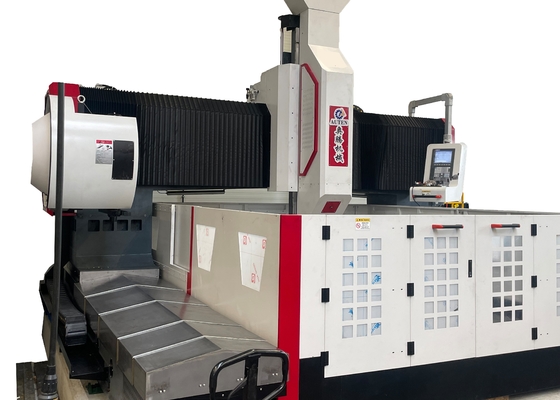

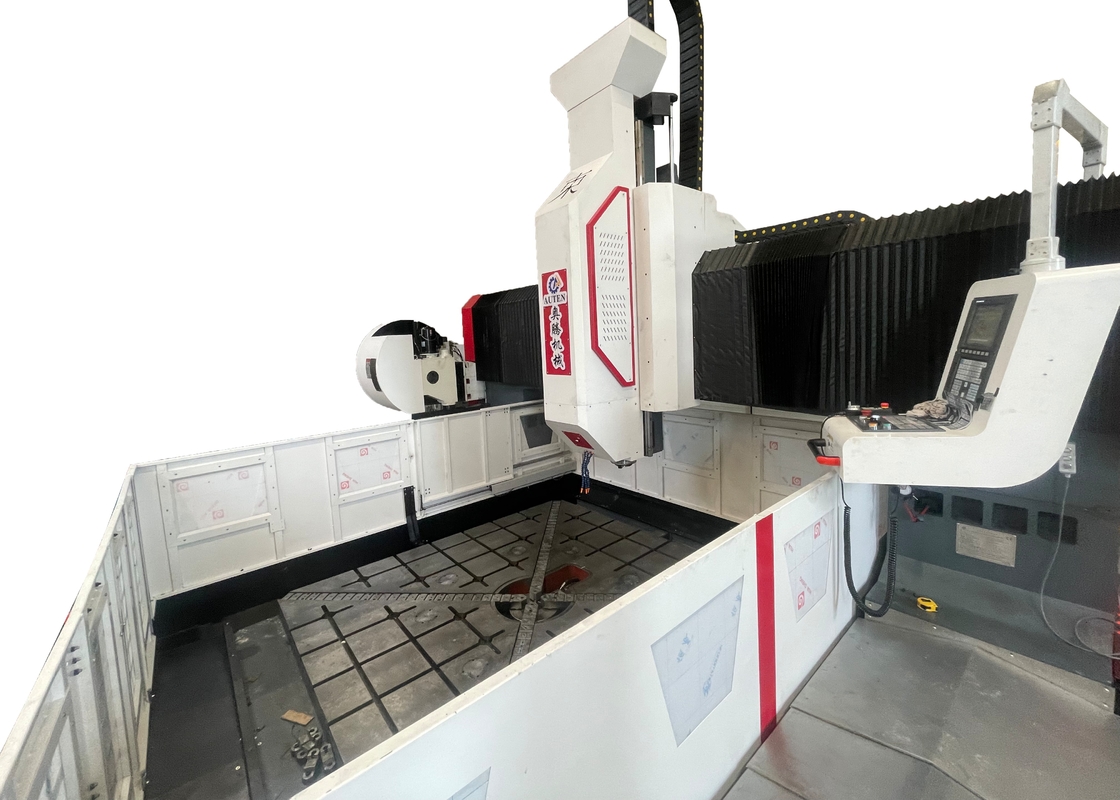

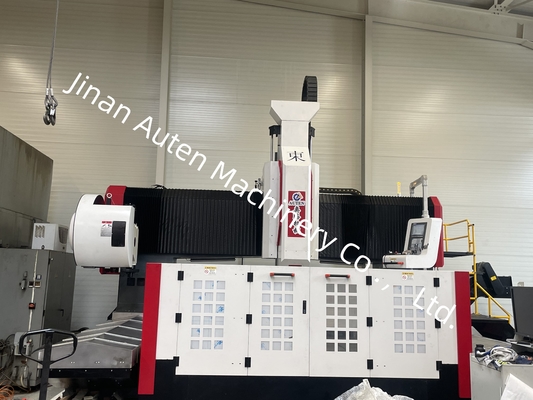

موديل PHD2525 لوحة شفة آلة حفر CNC بقطر حفر أقصى 100 مم
التطبيق:
تُستخدم للحفر والشطب والتنصت والطحن للصفائح والمكونات الهيكلية.
وهي مخصصة في المقام الأول لعمليات الحفر عالية الكفاءة لقطع العمل بما في ذلك الشفاه والأقراص والحلقات والصفائح بسماكات ضمن نطاق المعالجة الفعال. يمكن تحقيق حفر الثقوب المخترقة والثقوب العمياء على كل من الأجزاء أحادية المادة والمواد المركبة. يتم التحكم رقميًا في عمليات تشغيل أداة الآلة، وتتميز بتشغيل مريح للغاية، وهي قادرة على تحقيق إنتاج آلي وعالي الدقة مع أنواع متعددة وبكميات كبيرة.
رأس الطاقة للحفر:
يعتمد رأس الطاقة للحفر محرك عمود دوران مؤازر خاص، والذي يدفع عمود الدوران الدقيق الخاص من خلال الحزام المتزامن المسنن لإبطاء وزيادة عزم الدوران. الاستبدال سريع وسهل، ويتم تشغيل التغذية بواسطة محرك مؤازر وبرغي كروي. يمكن ربط المحورين X و Y، ويتم اعتماد التحكم في الحلقة شبه المغلقة لتحقيق وظائف الاستيفاء الخطية والدائرية. نهاية عمود الدوران عبارة عن فتحة مخروطية BT50، مزودة بوصلة دوارة عالية السرعة، والتي يمكن معالجتها بماء مركز مثقاب U عالي السرعة.
جهاز النقل:
اعتماد التصميم عالي الدقة للقضبان المنزلقة والمنزلقات المستوردة من تايوان، يعمل بسلاسة ويحسن بشكل فعال قدرة التحميل الثقيل.
أ. المحور X والمحور Z على التوالي في شكل قضيبين توجيهيين خطيين دوارين كقضبان توجيه وتحمل للحركة الجانبية والطولية. يمكن أن تلبي المتطلبات الفنية للحفر عالي السرعة. يعتمد ناقل الحركة للمحور X والمحور Z محرك سيرفو التيار المتردد لقيادة البرغي الكروي الدقيق للدوران لتحقيق الحركة الخطية.
ب. يوجد قضيبان توجيهيان خطيان دواران للخدمة الشاقة على جانبي المحور Y، ويتم تثبيت منزلقين للقضبان المربعة على كل قضيب توجيه لتشكيل مسار انزلاق المحور Y. يمكن أن يلبي متطلبات الصلابة والقوة العالية لإطار البوابة، ويمكنه أيضًا تلبية المزايا الفنية لمعامل الاحتكاك الصغير، وسرعة الحركة السريعة، وأداء امتصاص الاهتزاز الجيد وعمر الخدمة الطويل. يعتمد ناقل الحركة للمحور X تقنية محرك متزامن بمحركين مؤازرين، أي أن محرك سيرفو واحد على كل جانب يدفع البرغي الكروي للدوران بشكل متزامن، مما يؤدي إلى تحريك إطار البوابة وتحقيق المعالجة باستخدام الحاسب الآلي.
جهاز التشحيم الأوتوماتيكي وجهاز الحماية:
تم تجهيز أداة الآلة هذه بجهاز تشحيم أوتوماتيكي للضغط الجزئي الحجمي الأصلي من تايوان، والذي يمكنه تشحيم الأزواج المتحركة تلقائيًا مثل القضبان المنزلقة والبراغي اللولبية والرفوف وما إلى ذلك، دون أي نهايات مسدودة، لضمان عمر خدمة أداة الآلة. تم تجهيز المحورين X و Y لأداة الآلة بدرع مقاوم للغبار، ويتم تثبيت لوحة مقاومة للماء حول طاولة العمل.
نظام مخرج المياه المركزي:
تم تجهيز الماكينة بنظام مخرج مياه مركزي كمعيار. يمكن لنظام مخرج المياه الداخلي أن يمنع دبوس الحديد من الالتفاف حول الأداة أثناء المعالجة، وتقليل تآكل الأداة، وإطالة عمر الأداة، وتحسين التشطيب السطحي لقطعة العمل. حماية سطح قطعة العمل، وحماية الوصلة الدوارة عالية السرعة، ومنع الشوائب من سد الوصلة الدوارة، وتحسين جودة قطعة العمل ككل، وتحسين كفاءة العمل.
المواصفات:حجم قطعة العملالطولxالعرض
| 2500x2500 مم | منضدة العمل | عرض فتحة T |
| 28 مم | رأس الطاقة للحفر | الكمية |
| 1مخروط عمود الدوران | BT50 | الحد الأقصى لقطر الحفر |
| 100 مم | (لقمة قلب كربيد) | |
| Φ80 مم (مثقاب U) |
الحد الأقصى للسماكة ≤180 مم |
|
| الحد الأقصى لقطر التنصت | ||
| M30 مم | سرعة عمود الدوران | |
| 30~3000 لفة/دقيقة | طاقة محرك عمود الدوران المؤازر | |
| 30 كيلو واط | المسافة من الطرف السفلي لعمود الدوران إلى طاولة العمل | |
| 200-600 مم | الحركة الجانبية لرأس الطاقة | |
| (المحور X) | الحد الأقصى للشوط الأفقي | |
|
2500 مم سرعة الحركة الجانبية |
0~8 م/دقيقة | طاقة محرك السيرفو للتغذية/عزم الدوران |
| 4.5 كيلو واط/25 نيوتن متر | حركة تغذية الكبش الرأسية (المحور Z) | |
| المحور Y | ≤0.05 مم/1000 مم | |
| الحد الأقصى لشوط التغذية2500 ممسرعة حركة التغذية | 0~8 م/دقيقة | طاقة محرك السيرفو للتغذية/عزم الدوران |
| 2x4.5 كيلو واط/25 نيوتن متر | حركة تغذية الكبش الرأسية (المحور Z) | |
| الحد الأقصى للشوط | 600 مم | |
| سرعة الحركة | 0~5 م/دقيقة | طاقة المحرك المؤازر/عزم الدوران |
| 4.5 كيلو واط/25 نيوتن متر | دقة تحديد المواقع ثلاثية المحاور | |
| X/Y | ≤0.05 مم/1000 مم | |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | ضغط إمداد الهواء المضغوط | ≤0.03 مم/1000 مم |
| النظام الهوائي | ضغط إمداد الهواء المضغوط | ≥0.4 ميجا باسكال |
| ناقل الرقائق والتبريد | عدد ناقلات الرقائق | 2 |
| سرعة إزالة الرقائق | 1 م/دقيقة | طاقة محرك ناقل الرقائق |
| 2X0.75 كيلو واط | طريقة التبريد | |
| التبريد الداخلي (70 بار) + التبريد الخارجي | نظام التشحيم التلقائي | |
| ضغط التشحيم | 2 ميجا باسكال | |
| كمية تعبئة الزيت لنقطة التشحيم0.1 مل | دورة التشحيم | 6-10 دقائق |
| النظام الكهربائي | نظام CNC | |
| سيمنز 828D | عدد محاور CNC | |
|
3
|
مغير الأدوات | نوع القرص |
| 24 موضع أداة | الحجم الكلي | |
| الطولxالعرضxالارتفاع | 6000x4300x2700 مم | |
