تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 3000X3000 مم | ارتفاع الدرج: | 800 مم |
|---|---|---|---|
| قطر الحفر الأقصى: | 80ملم | قوة محرك المغزل المؤازر: | 30 كيلو واط |
| الحجم الكلي: | 4800x4500x3200 مم | ماكس: | ≤180 ملم |
| max.horizontal السكتة الدماغية: | 3000ملم | سرعة الحركة الجانبية: | 0 ~ 9 ص/دقيقة |
| إبراز: | آلة حفر الألواح ذات الإنتاج الأوتوماتيكي,آلة حفر الألواح CNC بحجم 3000 × 3000 مم,آلة حفر الألواح CNC بقطر 80 مم,3000X3000 MM CNC Plate Drilling Machine,80mm CNC Plate Drilling Machine |
||

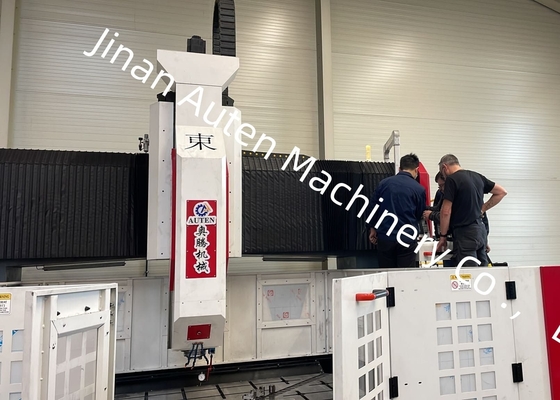

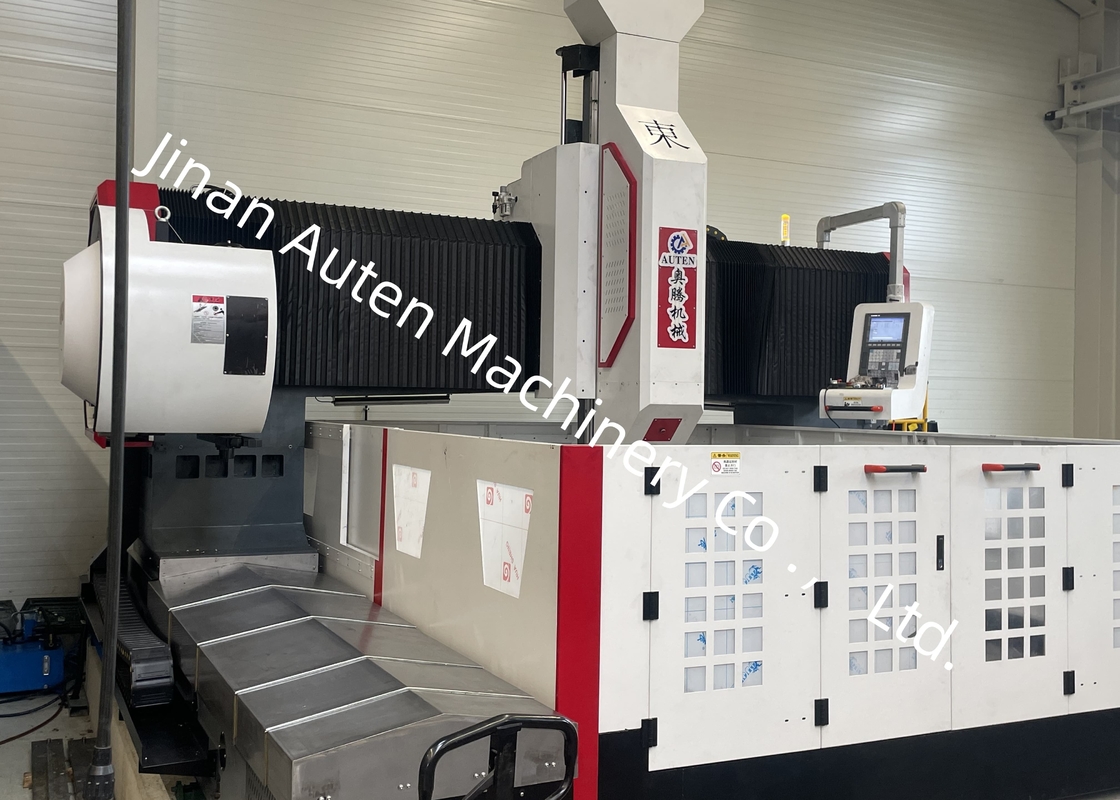

آلة حفر الألواح CNC Model PHD3030 بقطر حفر أقصى 80 مم وإنتاج آلي
التطبيق:
مصممة لحفر وشطب وفتح الخيوط والطحن للألواح والمكونات الهيكلية.
تُستخدم في المقام الأول للحفر عالي الكفاءة لقطع العمل مثل الشفاه والأقراص والحلقات والألواح بسماكات ضمن نطاق المعالجة الفعال. تتيح الآلة حفر الثقوب المارة والثقوب العمياء في الأجزاء أحادية المادة والمواد المركبة. يتم التحكم في عمليات التشغيل الخاصة بها رقميًا، مما يضمن تشغيلًا سهل الاستخدام للغاية، وهي تدعم الإنتاج الآلي عالي الدقة عبر أنواع متعددة وبكميات كبيرة.
ناقل رقائق أوتوماتيكي وجهاز تبريد دائري:
يوجد ناقل رقائق أوتوماتيكي في الجزء الخلفي من منضدة العمل ومرشح في النهاية. ناقل الرقائق الأوتوماتيكي هو من النوع ذي السلسلة المسطحة. يتم تثبيت مضخة تبريد على أحد الجوانب. يتم توصيل المخرج بنظام تصفية المياه المركزي بخرطوم. يتدفق سائل التبريد إلى ناقل الرقائق، وتقوم مضخة رفع ناقل الرقائق بضخ سائل التبريد إلى نظام التصفية المركزي للمخرج، وتقوم مضخة التبريد عالية الضغط بتدوير سائل التبريد المصفى للتبريد بالقطع. وهي مجهزة أيضًا بعربة لنقل الخردة، وهي مريحة جدًا لنقل الخردة الحديدية. هذا الجهاز مجهز بأنظمة تبريد داخلية وخارجية للأدوات. عند الحفر عالي السرعة، يتم تبريد الأداة عن طريق مخرج المياه الداخلي، ويستخدم التبريد الخارجي للطحن الخفيف. إنذار تلقائي بانخفاض مستوى المياه 8.1 عندما يكون سائل التبريد في المرشح في المستوى المتوسط، سيتصل النظام تلقائيًا بالمحرك للبدء، وسيتدفق سائل التبريد في ناقل الرقائق تلقائيًا إلى المرشح. عندما يصل إلى مستوى مرتفع، سيتوقف المحرك عن العمل تلقائيًا. 8.2 عندما يكون سائل التبريد في المرشح في مستوى منخفض، سيطالب النظام تلقائيًا مقياس المستوى بالتنبيه، وستقوم المغزل بسحب الأداة تلقائيًا، وستتوقف الآلة عن العمل.
وظيفة ذاكرة انقطاع التيار الكهربائي:
تتوقف العملية بسبب انقطاع التيار الكهربائي المفاجئ، وما إلى ذلك. استخدم هذه الوظيفة للعثور بسرعة وسهولة على موقع آخر ثقب تم حفره قبل انقطاع التيار الكهربائي. يمكن للمشغلين المضي قدمًا بسرعة إلى الخطوة التالية، مما يوفر وقت البحث.
مقياس التداخل بالليزر:
يستخدم مقياس التداخل بالليزر للمعايرة، والتحقق بدقة من خطأ الملعب، والارتداد، ودقة تحديد المواقع، ودقة تحديد المواقع المتكررة، وما إلى ذلك، لضمان الاستقرار الديناميكي والساكن ودقة معالجة الآلة. فحص Ballbar تستخدم كل آلة أداة Ballbar بريطانية من RENISHAW لمعايرة دقة الدائرة الحقيقية والدقة الهندسية للآلة. في الوقت نفسه، يتم إجراء تجربة قطع دائرية لضمان دقة المعالجة ثلاثية الأبعاد ودقة الدائرة للآلة.
المواصفات:حجم قطعة العملالطولxالعرض
| 3000x3000 مم | ارتفاع البوابة | 800 مم |
| رأس الطاقة للحفر | الكمية | |
| 1 | مخروط المغزل | BT50 |
| الحد الأقصى لقطر الحفر | Φ80 مم | |
| الحد الأقصى للسماكة | ≤180 مم | |
| قطر فتح الخيوط | M3-M28 مم | |
| سرعة المغزل | 30~3000 لفة/دقيقة | |
| قدرة محرك المغزل المؤازر | 30 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى منضدة العمل | 200-800 مم | |
| الحركة الجانبية لرأس الطاقة | (محور X) | |
|
الحد الأقصى للشوط الأفقي 3000 مم |
سرعة الحركة الجانبية | 0~9 م/دقيقة |
| قدرة المحرك المؤازر للحركة الجانبية | 1x2.4 كيلو واط | |
| الحركة الطولية للبوابة (محور Y) | X/Y/Z/A/B/C | |
| 3000 مم | سرعة حركة التغذية | 0~9 م/دقيقة |
| قدرة المحرك المؤازر للتغذية | 2x2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (محور Z) | الحد الأقصى للشوط | |
| 600 مم | سرعة الحركة | 0~8 م/دقيقة |
| قدرة المحرك المؤازر | 1x2.4 كيلو واط | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | |
| 0-0.02 مم/1000 مم | الحجم الكلي | X/Y/Z/A/B/C |
| 0-0.01 مم/1000 مم | الحجم الكلي | الطولxالعرضxالارتفاع |
| 4800x4500x3200 مم |
|
