تفاصيل المنتج:
شروط الدفع والشحن:
|
| LxW: | 600 x 600 mm | Gantry height: | 400mm |
|---|---|---|---|
| Spindle taper: | BT40 | Max.drilling diamter: | Φ35 mm |
| Max.thickness: | 40mm | Tapping diameter: | M3-M15 |
| Spindle speed: | 30~3000 r/min | ||
| إبراز: | 35 ملم قطر آلة الحفر لوحة CNC,آلة حفر الصفائح CNC 40mm,آلة حفر الصفائح الحاسوبية,40mm CNC Plate Drilling Machine,Gantry CNC Plate Drilling Machine |
||

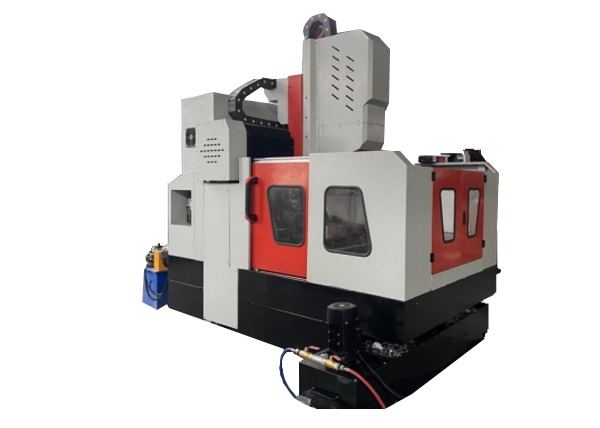

آلة حفر وطحن الألواح CNC موديل BHD6060
التطبيق:
تم تصميم آلة الحفر والطحن ذات البوابة CNC بشكل أساسي للحفر والشطب والتنصت والطحن للألواح والمكونات الهيكلية - بما في ذلك الحواف والأقراص والحلقات والألواح - بسمك قطعة العمل ضمن نطاق المعالجة الفعال الخاص بها. تسهل الحفر من خلال الثقوب والثقوب العمياء في أجزاء أحادية المادة والمواد المركبة على حد سواء. تتم التحكم في عملية التشغيل رقميًا، مما يضمن تشغيلًا مريحًا للغاية، ويتيح الإنتاج الآلي عالي الدقة عبر أنواع متعددة وكميات كبيرة.
السرج المنزلق المتحرك:
السرج المنزلق عبارة عن هيكل من الحديد الزهر الدقيق. تم تجهيز السرج المنزلق بطاولات انزلاقية ذات مسار صلب CNC عالية التحمل، ومجموعة من أزواج لولبية كروية دقيقة ومخفض كوكبي عالي الدقة متصل بمحرك سيرفو لدفع قوة الحفر. يتحرك الرأس في اتجاه المحور Z، والذي يمكنه تحقيق الحركة السريعة للأمام، والعمل للأمام، والعكس السريع، والتوقف والإجراءات الأخرى لرأس الطاقة. لديها وظائف كسر الرقائق الأوتوماتيكي، وإزالة الرقائق والإيقاف المؤقت.
رأس قوة الحفر:
يعتمد رأس قوة الحفر محرك عمود دوران سيرفو مخصصًا، ويبطئ الحزام المتزامن المسنن لزيادة عزم الدوران لدفع عمود الدوران الدقيق. يعتمد عمود الدوران على محامل التلامس الزاوية اليابانية ذات الصفوف الخمسة الأمامية والثلاثة الخلفية لتحقيق تغيير السرعة بدون خطوات. تم تجهيز عمود الدوران بنظام تغيير الأدوات الهوائية لتمكين استبدال الأدوات بسرعة وسهولة، ويتم تشغيل التغذية بواسطة محرك سيرفو وبرغي كروي. يمكن ربط المحورين X و Y، باستخدام التحكم في الحلقة شبه المغلقة، والذي يمكنه تحقيق وظائف الاستيفاء الخطية والدائرية. نهاية عمود الدوران عبارة عن فتحة مخروطية BT40، ومجهزة بمفصل دوار عالي السرعة من Rotofors الإيطالي، ويمكنها استخدام مركز حفر U عالي السرعة لتصريف المياه.
جهاز التشحيم الأوتوماتيكي وجهاز الحماية:
تم تجهيز أداة الآلة هذه بجهاز تشحيم أوتوماتيكي للضغط الجزئي الحجمي الأصلي من تايوان، والذي يمكنه تشحيم أزواج الحركة المختلفة تلقائيًا مثل القضبان الإرشادية والبراغي اللولبية والرفوف وما إلى ذلك، دون نهايات مسدودة، وضمان عمر خدمة أداة الآلة. تم تجهيز المحورين X و Y لأداة الآلة بدروع مقاومة للغبار، ويتم تثبيت الحواجز الواقية من الرذاذ حول طاولة العمل.
المواصفات:
| حجم قطعة العمل | الطول × العرض | 600 × 600 مم |
| ارتفاع البوابة | سرعة الحركة | |
| رأس قوة الحفرالكمية | 1 | مخروط عمود الدوران |
| BT40 | الحد الأقصى لقطر الحفر | |
| Φ35 مم | الحد الأقصى للسمك | |
| 40 مم | قطر التنصت | |
| M3-M15 | سرعة عمود الدوران | |
| 30 ~ 3000 لفة في الدقيقة | قدرة محرك عمود الدوران المؤازر | |
| 7.5 كيلو واط | المسافة من الطرف السفلي لعمود الدوران إلى طاولة العمل | |
| 200-540 مم | الحركة الجانبية لرأس الطاقة | |
|
(المحور X) الحد الأقصى للشوط الأفقي |
600 مم | سرعة حركة التغذية |
| 0 ~ 9 لفة في الدقيقة | قدرة محرك سيرفو للحركة الجانبية | |
| 10 نيوتن/متر | حركة تغذية الكبش الرأسية (المحور Z) | |
| Y المحور)الحد الأقصى لشوط التغذية | 600 مم | سرعة حركة التغذية |
| 0 ~ 9 م/دقيقة | قدرة محرك سيرفو للتغذية | |
| 10 نيوتن/متر | حركة تغذية الكبش الرأسية (المحور Z) | |
| الحد الأقصى للشوط | 400 مم | سرعة الحركة |
| 0 ~ 8 م/دقيقة | قدرة محرك سيرفو | |
| 1x2.4 كيلو واط (فرامل) | دقة تحديد المواقع ثلاثية المحاور | |
| X/Y/Z/A/B/C | 0-0.01 مم | دقة تحديد المواقع المتكررة ثلاثية المحاور |
| X/Y/Z/A/B/C | 0-0.01 مم | الحجم الكلي |
| الطول × العرض × الارتفاع | 2200 × 1600 × 2200 مم |
