تفاصيل المنتج:
شروط الدفع والشحن:
|
| Workpiece size: | 3000x3000 mm | Gantry height: | 800mm |
|---|---|---|---|
| Max.drilling diameter: | 80mm | Servo spindle motor power: | 30KW |
| Overall size: | 4800x4500x3200 mm | Tapping diameter: | M3-M28 mm |
| Spindle speed: | 30~3000 r/min | Distance from the lower end of the spindle to the worktable: | 200-800mm |
| إبراز: | آلة حفر صفيحة الجهاز,صناعة الصندوق الـ 800 ملم,آلة حفر الصفائح المسمارية,800mm CNC Gantry Machining,Spindle taper Plate Drilling Machine |
||

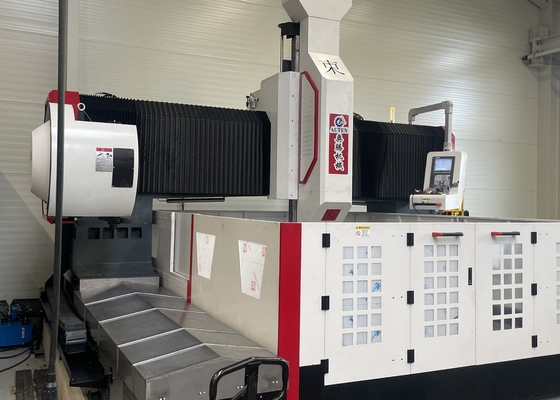

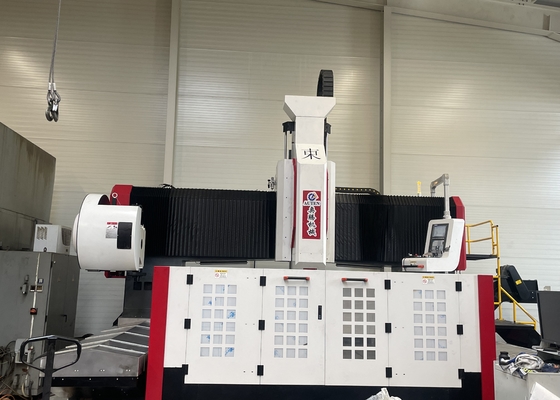

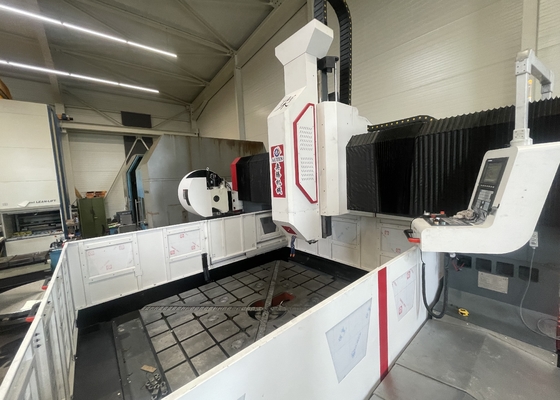

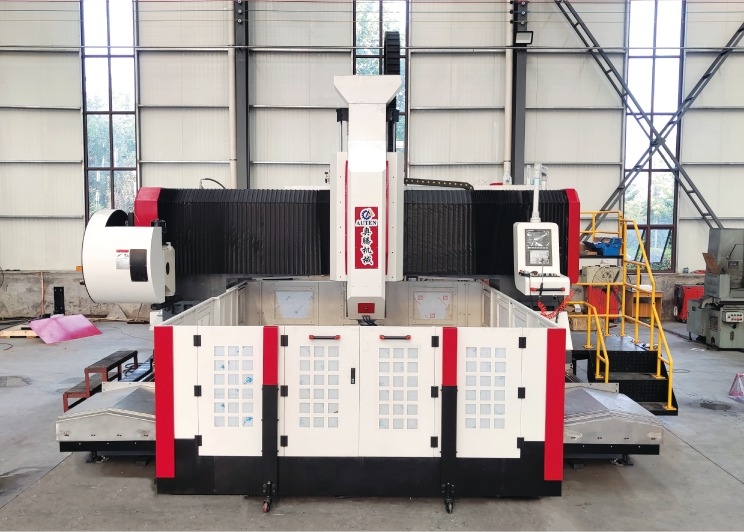

ارتفاع البوابة 800 مم آلة ثقب شفة التصنيع باستخدام الحاسب الآلي ذات البوابة، مخروط المغزل BT50
جهاز ناقل رقائق أوتوماتيكي وجهاز تبريد دائري:
يوجد ناقل رقائق أوتوماتيكي في الجزء الخلفي من طاولة العمل ومرشح في النهاية. ناقل الرقائق الأوتوماتيكي هو من النوع ذي السلسلة المسطحة. يتم تركيب مضخة تبريد على أحد الجانبين. يتم توصيل المخرج بنظام تصفية المياه المركزي بخرطوم. يتدفق سائل التبريد إلى ناقل الرقائق، وتقوم مضخة رفع ناقل الرقائق بضخ سائل التبريد إلى نظام التصفية المركزي للمخرج، وتقوم مضخة التبريد عالية الضغط بتدوير سائل التبريد المصفى للتبريد أثناء القطع. وهي مجهزة أيضًا بعربة لنقل الخردة، وهي مريحة جدًا لنقل الخردة الحديدية. هذه المعدات مجهزة بأنظمة تبريد داخلية وخارجية للأدوات. عند الحفر عالي السرعة، يتم تبريد الأداة عن طريق مخرج المياه الداخلي، ويستخدم التبريد الخارجي للطحن الخفيف.
إنذار تلقائي بانخفاض مستوى المياه
1. عندما يكون سائل التبريد في المرشح في المستوى المتوسط، سيتصل النظام تلقائيًا بالمحرك للبدء، وسيتدفق سائل التبريد في ناقل الرقائق تلقائيًا إلى المرشح. عندما يصل إلى مستوى مرتفع، سيتوقف المحرك عن العمل تلقائيًا.
2. عندما يكون سائل التبريد في المرشح في مستوى منخفض، سيطالب النظام تلقائيًا مقياس المستوى بإصدار إنذار، وسيقوم المغزل تلقائيًا بسحب الأداة، وستتوقف الآلة عن العمل.
وظيفة ذاكرة انقطاع التيار الكهربائي:
توقف التشغيل بسبب انقطاع التيار الكهربائي المفاجئ، وما إلى ذلك. استخدم هذه الوظيفة للعثور بسرعة وسهولة على موقع الفتحة الأخيرة التي تم حفرها قبل انقطاع التيار الكهربائي. يمكن للمشغلين المضي قدمًا بسرعة إلى الخطوة التالية، مما يوفر وقت البحث.
مقياس التداخل بالليزر:
يستخدم مقياس التداخل بالليزر للمعايرة، والتحقق بدقة من خطأ الملعب، والارتداد، ودقة تحديد المواقع، ودقة تحديد المواقع المتكررة، وما إلى ذلك، لضمان الاستقرار الديناميكي والساكن ودقة المعالجة للآلة. فحص Ballbar تستخدم كل آلة أداة قياس الدائرة RENISHAW البريطانية لمعايرة دقة الدائرة الحقيقية والدقة الهندسية للآلة. في الوقت نفسه، يتم إجراء تجربة قطع دائرية لضمان دقة المعالجة ثلاثية الأبعاد ودقة الدائرة للآلة.
المواصفات:حجم قطعة العملالطول × العرض
| 3000 × 3000 مم | ارتفاع البوابة | 800 مم |
| رأس طاقة الحفر | الكمية | |
| 1 | مخروط المغزل | BT50 |
| الحد الأقصى لقطر الحفر | Φ80 مم | |
| الحد الأقصى للسمك | ≤180 مم | |
| قطر التنصت | M3-M28 مم | |
| سرعة المغزل | 30~3000 لفة/دقيقة | |
| طاقة محرك المغزل المؤازر | 30 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 200-800 مم | |
| الحركة الجانبية لرأس الطاقة | (المحور X) | |
|
الحد الأقصى للشوط الأفقي 3000 مم |
سرعة الحركة الجانبية | 0~9 م/دقيقة |
| طاقة المحرك المؤازر للحركة الجانبية | 1 × 2.4 كيلو واط | |
| الحركة الطولية للبوابة (المحور Y) | X/Y/Z/A/B/C | |
| 3000 مم | سرعة حركة التغذية | 0~9 م/دقيقة |
| طاقة المحرك المؤازر للتغذية | 2 × 2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور Z) | الحد الأقصى للشوط | |
| 600 مم | سرعة الحركة | 0~8 م/دقيقة |
| طاقة المحرك المؤازر | 1 × 2.4 كيلو واط | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | |
| 0-0.02 مم/1000 مم | الحجم الكلي | X/Y/Z/A/B/C |
| 0-0.01 مم/1000 مم | الحجم الكلي | الطول × العرض × الارتفاع |
| 4800 × 4500 × 3200 مم |
