تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 3000X3000 مم | ارتفاع الدرج: | 800 مم |
|---|---|---|---|
| قطر الحفر الأقصى: | 80ملم | قوة محرك المغزل المؤازر: | 30 كيلو واط |
| الحجم الكلي: | 4800x4500x3200 مم | ماكس: | ≤180 ملم |
| max.horizontal السكتة الدماغية: | 3000ملم | سرعة الحركة الجانبية: | 0 ~ 9 ص/دقيقة |
| إبراز: | آلة حفر الألواح CNC BT50,آلة حفر الألواح CNC بقوة 30 كيلو واط,30 KW CNC Plate Drilling Machine |
||

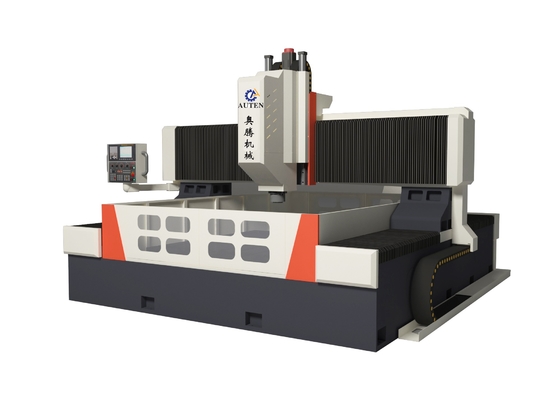

3000*3000 حجم قطعة العمل آلة حفر الألواح CNC موديل PHD3030 30 كيلو واط قوة محرك عمود الدوران المؤازر
رأس طاقة الحفر:
يعتمد رأس طاقة الحفر محرك عمود دوران مؤازر مخصص، ويستخدم الحزام المتزامن المسنن لتقليل السرعة لزيادة عزم الدوران لتشغيل عمود الدوران الدقيق. يعتمد عمود الدوران محامل تلامس زاوية يابانية من ثلاثة صفوف أمامية وخمسة صفوف خلفية لتحقيق تغيير سرعة غير متدرج. تم تجهيز عمود الدوران بنظام تغيير الأدوات الهوائي لتمكين استبدال الأدوات بسرعة وسهولة، ويتم تشغيل التغذية بواسطة محرك مؤازر ومسمار كروي. يمكن ربط المحورين X و Y، باستخدام التحكم في الحلقة شبه المغلقة، والذي يمكنه تحقيق وظائف الاستيفاء الخطي والدائري. نهاية عمود الدوران عبارة عن فتحة مخروطية BT50، مجهزة بمفصل دوار عالي السرعة من Rotofors الإيطالي، ويمكنها استخدام مركز حفر U عالي السرعة لتصريف المياه.
جهاز التشحيم التلقائي وجهاز الحماية:
مجهزة بجهاز تشحيم تلقائي للضغط الجزئي الحجمي الأصلي من تايوان، يمكنه تشحيم أزواج الحركة المختلفة تلقائيًا مثل القضبان الموجهة والمسامير والرفوف وما إلى ذلك، دون زوايا ميتة، وضمان عمر خدمة أداة الآلة. تم تجهيز المحورين X و Y لأداة الآلة بأغطية واقية من الغبار، ويتم تثبيت الحواجز الواقية من الرذاذ حول منضدة العمل.
نظام التحكم CNC من GSK:
نظام خاص لآلة الحفر CNC من GSK. يتم تشغيل المحرك بواسطة محرك مؤازر ذي قيمة مطلقة عالي الدقة، وواجهة RS232 وشاشة ملونة، وواجهة تشغيل صينية، وإدخال USB داخلي/خارجي.
1. مع وظيفة كسر الرقاقة، يمكن ضبط وقت كسر الرقاقة ودورة كسر الرقاقة على واجهة الإنسان والآلة.
2. مع وظيفة رفع الأداة، يمكن ضبط ارتفاع رفع الأداة على واجهة الإنسان والآلة. عند الحفر إلى هذا الارتفاع، يتم رفع المثقاب بسرعة إلى الجزء العلوي من قطعة العمل، ثم يتم إزالة الرقائق، ثم يتم التقديم السريع إلى سطح الحفر والتبديل تلقائيًا.
3. تعتمد صناديق التحكم في التشغيل المركزية والوحدات المحمولة أنظمة التحكم الرقمي لتسهيل البرمجة والتخزين والعرض والاتصال. تحتوي واجهة التشغيل على وظائف حوار الإنسان والآلة، وتعويض الأخطاء، والإنذار التلقائي.
4. الجهاز لديه وظيفة معاينة وإعادة فحص موضع الفتحة قبل المعالجة، والتشغيل مريح للغاية.
نظام ترشيح المياه المركزي:
مجهزة بنظام ترشيح مياه مركزي، والذي يمكنه تصفية الشوائب الموجودة في سائل التبريد بشكل فعال. يمكن لنظام رش الماء الداخلي منع لف الدبابيس الحديدية على الأداة أثناء المعالجة، وتقليل تآكل الأداة، وإطالة عمر الأداة، وتحسين تشطيب سطح قطعة العمل، ونقطة الأداة يمكن لدبوس مخرج الماء عالي الضغط أن يحمي سطح قطعة العمل جيدًا، ويحمي المفصل الدوار عالي السرعة، ويمنع الشوائب من سد المفصل الدوار، ويحسن الجودة الإجمالية لقطعة العمل ويحسن كفاءة العمل.
المواصفات:حجم قطعة العملالطولxالعرض
| 3000x3000 مم | ارتفاع البوابة | 800 مم |
| رأس طاقة الحفر | الكمية | |
| 1 | مخروط عمود الدوران | BT50 |
| الحد الأقصى لقطر الحفر | Φ80 مم | |
| الحد الأقصى للسمك | ≤180 مم | |
| قطر التنصت | M3-M28 مم | |
| سرعة عمود الدوران | 30~3000 لفة/دقيقة | |
| قوة محرك عمود الدوران المؤازر | 30 كيلو واط | |
| المسافة من الطرف السفلي لعمود الدوران إلى منضدة العمل | 200-800 مم | |
| الحركة الجانبية لرأس الطاقة | (المحور X) | |
|
الحد الأقصى للشوط الأفقي 3000 مم |
سرعة الحركة الجانبية | 0~9 م/دقيقة |
| قوة المحرك المؤازر للحركة الجانبية | 1x2.4 كيلو واط | |
| الحركة الطولية للبوابة (المحور Y) | X/Y/Z/A/B/C | |
| 3000 مم | سرعة حركة التغذية | 0~9 م/دقيقة |
| قوة محرك التغذية المؤازر | 2x2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور Z) | الحد الأقصى للشوط | |
| 600 مم | سرعة الحركة | 0~8 م/دقيقة |
| قوة المحرك المؤازر | 1x2.4 كيلو واط | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | |
| 0-0.02 مم/1000 مم | الحجم الكلي | X/Y/Z/A/B/C |
| 0-0.01 مم/1000 مم | الحجم الكلي | الطولxالعرضxالارتفاع |
| 4800x4500x3200 مم |
