محرك الخدمة المخصصة المتداولة عالية السرعة المفاصل الدوارة ومخرج مركز الحفر آلة طحن CNC لمعالجة الدقة

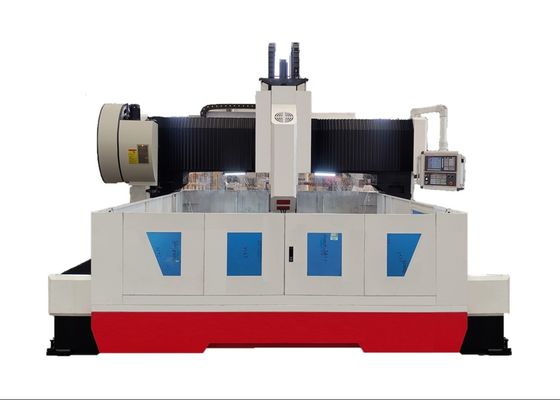

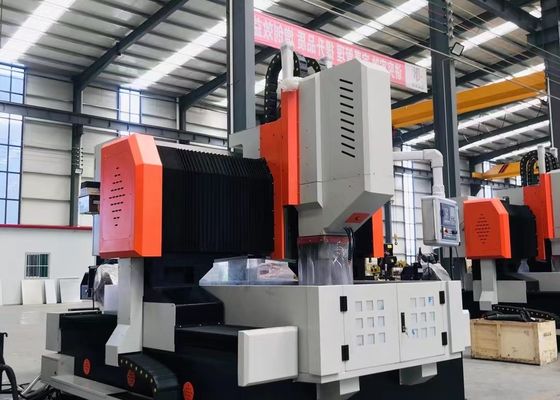

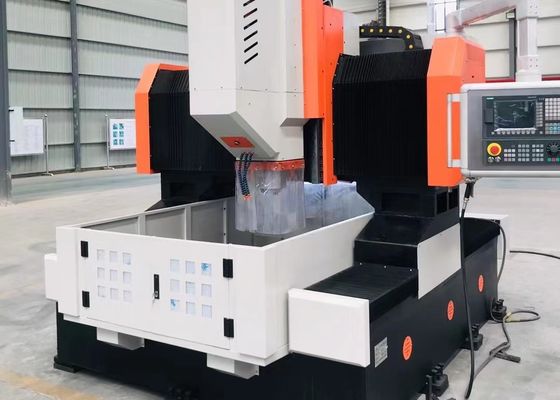

آلة حفر وطحن ألواح CNC عالية السرعة، الموديل PHD2020

السرج المتحرك:

السرج المتحرك هو مكون هيكلي من الحديد الزهر الدقيق. إنه مجهز بمسارين منزلقين خطيين CNC عاليي التحمل، ومجموعة من تجميعات لولب الكرة الدقيقة، ومخفض تروس كوكبي عالي الدقة متصل بمحرك سيرفو. هذا التكوين يوازن وزن رأس الطاقة، مما يقلل الحمل على اللولب ويطيل عمره التشغيلي. يتم دفع رأس الطاقة للحفر للتحرك على طول المحور Z، مما يتيح إجراءات مثل التقدم السريع، والتغذية العاملة، والتراجع السريع، والتوقف. كما يتميز بوظائف تشمل كسر الرقائق تلقائيًا، وسحب الرقائق، والإيقاف المؤقت.

رأس الحفر:

يعتمد رأس الطاقة للحفر محرك عمود دوران سيرفو مخصص، والذي يدفع عمود دوران دقيقًا مخصصًا من خلال حزام متزامن مسنن لزيادة عزم الدوران. يعتمد عمود الدوران على محمل تلامس زاوي ياباني من ستة صفوف من النوع الأمامي أربعة والخلفي اثنان لتحقيق تغيير السرعة بدون خطوات. تم تجهيز عمود الدوران بنظام تغيير الأدوات الهوائي لجعل استبدال الأدوات سريعًا ومريحًا. يتم تشغيل التغذية بواسطة محرك سيرفو ولولب كروي. يمكن ربط المحورين X و Y واعتماد التحكم في الحلقة شبه المغلقة لتحقيق وظائف الاستيفاء الخطية والدائرية. نهاية عمود الدوران عبارة عن فتحة مخروطية BT50، مجهزة بوصلة دوارة عالية السرعة، ويمكن معالجتها باستخدام مخرج مركزي لحفر U عالي السرعة.

جهاز النقل:

يعتمد تصميمًا عالي الدقة للقضبان المنزلقة والمنزلقات المستوردة من تايوان، والتي تعمل بسلاسة وتحسن بشكل فعال قدرة التحمل الثقيل.

1. يعتمد المحوران X و Z على التوالي دليلين خطيين دوارين كمسارات توجيه وتحمل للأحمال للحركة الجانبية والطولية. يمكن أن يلبي المتطلبات الفنية للحفر عالي السرعة. يعتمد ناقل الحركة للمحورين X و Z محركات سيرفو AC لدفع لولب الكرة الدقيق للدوران وتحقيق الحركة الخطية.

2. يوجد دليلان خطيان دواران للخدمة الشاقة على جانبي المحور Y، أحدهما عبارة عن هيكل معلق جانبيًا، يشكلان معًا مسار انزلاق المحور Y. يمكن أن يلبي متطلبات القوة الصلبة العالية لإطار البوابة، ويمكنه أيضًا تلبية المزايا الفنية لمعامل الاحتكاك الصغير، وسرعة الحركة السريعة، وأداء امتصاص الاهتزاز الجيد وعمر الخدمة الطويل. يعتمد ناقل الحركة للمحور X تقنية محرك متزامن بمحركين سيرفو، أي محرك سيرفو واحد على كل جانب، يدفع بشكل متزامن لولب الكرة للدوران، ويدفع إطار البوابة للتحرك، ويحقق التشغيل الآلي باستخدام الحاسب الآلي.

جهاز التشحيم الأوتوماتيكي وجهاز الحماية:

تم تجهيز أداة الآلة هذه بجهاز تشحيم أوتوماتيكي جزئي الضغط من صنع تايوان، والذي يمكنه تشحيم القضبان المنزلقة والمسامير اللولبية والرفوف والأزواج المتحركة الأخرى تلقائيًا دون أي زوايا ميتة، مما يضمن عمر خدمة أداة الآلة. تم تجهيز المحورين X و Y لأداة الآلة بأغطية واقية من الغبار، ويتم تركيب واقيات رذاذ مقاومة للماء حول طاولة العمل.

مقياس التداخل بالليزر:

تمت معايرة كل جهاز باستخدام مقياس التداخل بالليزر الأمريكي API لفحص وتعويض خطأ الملعب، والارتجاع، ودقة تحديد المواقع، ودقة تحديد المواقع المتكررة، وما إلى ذلك، لضمان الاستقرار الديناميكي والساكن ودقة المعالجة للآلة. لضمان دقة المعالجة ثلاثية الأبعاد والدائرية للآلة.
