تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 2000 × 2000 مم | ارتفاع الدرج: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50-150 | Max.Rring Diamter: | φ50 مم |
| ماكس: | ≤160 مم | النقر على القطر: | M3-M28 |
| عرض T-Slot: | 28 ملم | قوة محرك المغزل المؤازر: | 22 كيلوواط |
| إبراز: | آلة حفر الألواح CNC المتينة,آلة حفر الألواح CNC المستقرة,Stable CNC Plate Drilling Machine |
||
التطبيق:

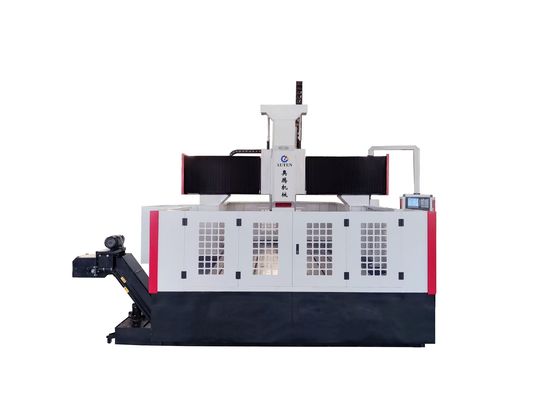

تم تصميم آلة الحفر والطحن ذات البوابة CNC في المقام الأول لأداء عمليات الحفر والشطب والتنصت والطحن على مكونات الألواح/الهيكلية - بما في ذلك الحواف والأقراص والحلقات والألواح - ضمن نطاق المعالجة الفعال الخاص بها، بغض النظر عن سمكها. وهي قادرة على حفر الثقوب المخترقة والثقوب العمياء في أجزاء أحادية المادة والمواد المركبة على حد سواء. تتم التحكم في عملية التشغيل رقميًا، مما يضمن تشغيلًا سهل الاستخدام للغاية، وهي تدعم الإنتاج الآلي بدقة عالية، والقدرة على التكيف مع أنواع المنتجات المتعددة، وقابلية التوسع للتصنيع الشامل.
هيكل المعدات:
تتكون المعدات في المقام الأول من طاولة عمل السرير، والبوابة المتحركة، والسرج المنزلق المتحرك، ورأس الطاقة للحفر والطحن، ونظام التشحيم التلقائي، وآلية الحماية، وجهاز التبريد المتداول، ونظام التحكم العددي، والنظام الكهربائي. مدعومة وموجهة بأزواج دليل التدحرج، ومدفوعة بأزواج لولبية رصاص دقيقة، تفتخر أداة الآلة بدقة تحديد المواقع العالية ودقة تحديد المواقع المتكررة.
سرير الآلة ومنضدة العمل:
يخضع سرير الآلة للحام، يليه التلدين والتشغيل الدقيق، مما يضمن صلابة ديناميكية وثابتة استثنائية مع ثبات الأبعاد الدائم. يتم تركيب دليلين خطيين عاليي الدقة على كلا جانبي قاعدة السرير، مما يتيح توزيعًا موحدًا للقوة عبر منزلقات الدليل ويعزز بشكل كبير صلابة الماكينة وقوة الشد ومقاومة الانضغاط. يستخدم نظام القيادة محركات مؤازرة AC مقترنة بتجميعات لولبية كروية دقيقة للقيادة على الوجهين، مما يسهل حركة البوابة على طول المحور Y. بالإضافة إلى ذلك، تم دمج منضدة العمل مع نظام تثبيت أسطوانة هيدروليكية لتثبيت قطعة العمل بشكل آمن.
البوابة المتنقلة:
تم بناء البوابة المتنقلة من مصبوبات الحديد الرمادي (HT250)، مع دليلين خطيين متدحرجين عاليي التحمل للغاية مثبتين على وجهها الأمامي. مجموعة من البراغي الكروية الدقيقة، بالاقتران مع محرك مؤازر، تمكن لوحة انزلاق رأس الطاقة من التحرك على طول المحور X، ويتم تثبيت رأس الطاقة للحفر على لوحة الانزلاق هذه. يتم تسهيل حركة البوابة بواسطة محرك مؤازر، والذي يقود دوران صامولة اللولب الكروي على اللولب الكروي عبر وصلة دقيقة لتحقيق حركة سلسة ودقيقة.
المواصفات:
| حجم قطعة العمل | LxW | 2000x2000 مم |
| ارتفاع البوابة | 600 مم | |
| منضدة العمل | عرض فتحة T | 28 مم |
| Dرأس طاقة الحفر | الكمية. | 1 |
| مخروط المغزل | BT50-150 | |
| الحد الأقصى لقطر الحفر | Φ50 مم | |
| الحد الأقصى للسماكة | ≤160 مم | |
| قطر التنصت | M3-M28 | |
| سرعة المغزل | 30~3000 لفة/دقيقة | |
| طاقة محرك المغزل المؤازر | 22 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى منضدة العمل | 200-600 مم | |
|
الحركة الجانبية لرأس الطاقة (المحور X) |
الحد الأقصى للشوط الأفقي | 2000 مم |
| سرعة الحركة الجانبية | 0~8 لفة/دقيقة | |
| طاقة المحرك المؤازر للحركة الجانبية | 2.4 كيلو واط | |
| حركة البوابة الطولية (Y المحور) | الحد الأقصى لشوط التغذية | 2000 مم |
| سرعة الحركة | 0~8 م/دقيقة | |
| طاقة محرك المؤازرة للتغذية | 2x2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور Z) | الحد الأقصى للشوط | 400 مم |
| سرعة الحركة | 0~8 م/دقيقة | |
| طاقة المحرك المؤازر | 2.4 كيلو واط (الفرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | LxWxH | 5300x3800x2700 مم |
