تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 2500 × 2500 ملم | عرض T-Slot: | 28 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50 | Max.Rring Diamter: | φ100 مم (بت كربيد الأساسية) φ80 مم (حفر U) |
| ماكس: | ≤180 ملم | النقر على القطر: | M30 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | ||
| إبراز: | آلة الحفر عالية السرعة,حفر الصفائح و آلة الطحن,آلة طحن حفر الصفائح CNC,Plate Drilling And Milling Machine,CNC Plate Drilling Milling Machine |
||

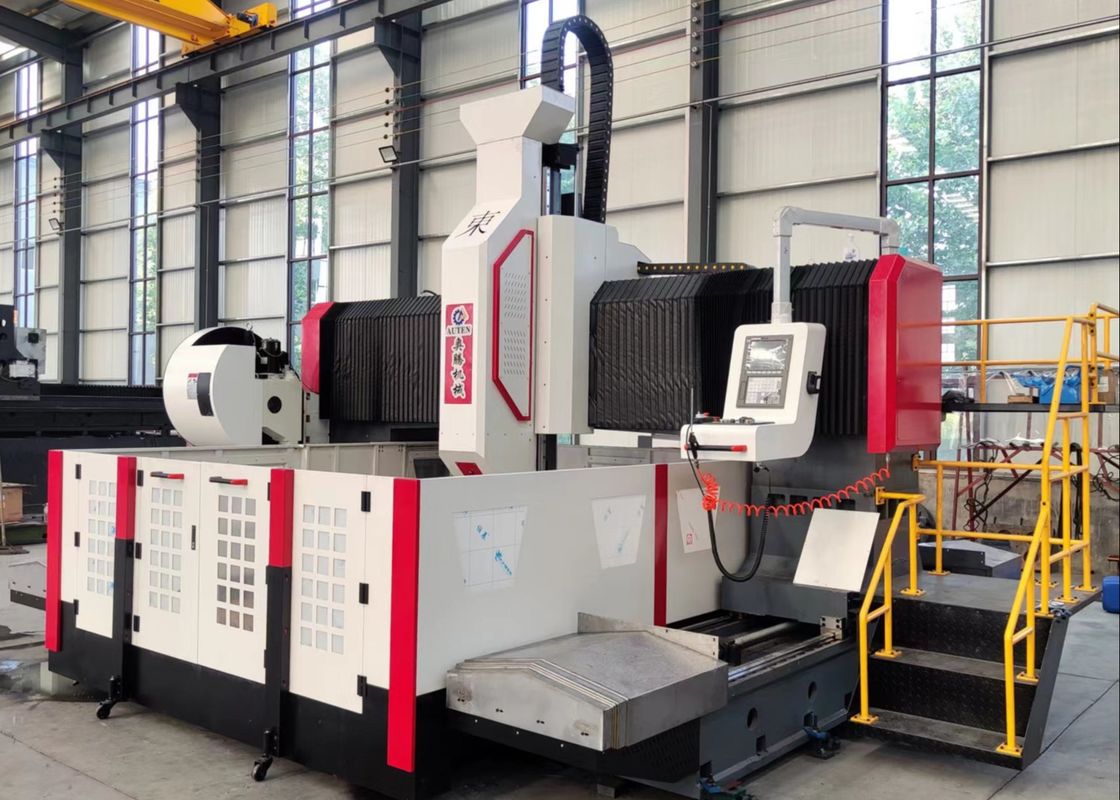

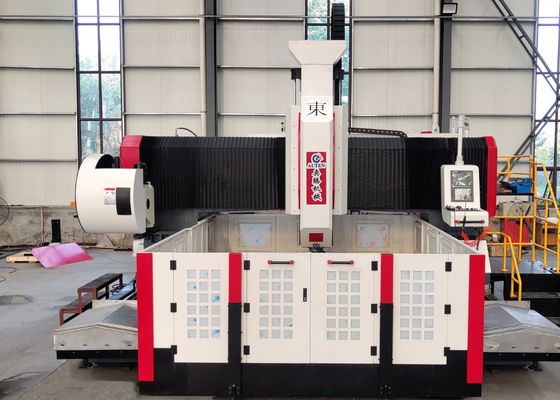

السرعة العاليةCNCلوحةالحفرو (ميلينغ)آلةمأوديلPHD2525
التطبيق:
تستخدم في الحفر، والشفرة، والإصابة والطحن لأجزاء اللوحات / الهياكل.
يستخدم أساسا لعملية الحفر عالية الكفاءة للشظايا والقرصات والحلقات والألواح وغيرها من قطع العمل التي يقع سمكها ضمن النطاق الفعلي.الحفر من خلال الثقوب والثقوب العمياء يمكن أن تتحقق على أجزاء مواد واحدة والمواد المركبةيتم التحكم في عملية معالجة آلة الأدوات الرقمية ، والتشغيل مريح للغاية. يمكن أن يدرك الأتمتة والدقة العالية والأنواع المتعددة والإنتاج الضخم.
هيكل الجهاز:
سرير الماكينة مصبوب ، يتكون أساسا من طاولة العمل ، ومركب متحرك ، ومركبة تنزلية متحركة ، والحفر والطحن رأس الطاقة ، جهاز التشحيم التلقائي ، جهاز الحماية ،جهاز التبريد الدائري، نظام التحكم الرقمي، النظام الكهربائي، الخ دعم و توجيه زوج السكك الحديدية الصلبة، ودقة محرك الزوج المسمار الرئيسي،أداة الماكينة لديها دقة عالية في تحديد المواقع ودقة تكرار تحديد المواقع.
1سرير ومقعد عمل:
السرير هو جزء محامية أنبوب مستطيل، والتي يتم حرقها في درجة حرارة عالية قبل المعالجة، وحرق مرتين بعد نصف الانتهاء لإزالة التوتر، ومن ثم الانتهاء من المعالجة،والتي يمكن أن تضمن استقرار دقة آلة الآلةطاولة العمل هي صب متكامل من الحديد الرمادي (HT250) ، والذي يتم الانتهاء منه بعد العلاج الثانوي للتسخين والشيخوخة ، مع صلابة ديناميكية وثابتة جيدة وعدم التشوه.هناك فتحات تي المخطط لها بشكل جيد على سطح العمل لطائرة لضغط قطع العمليتم تثبيت دليلين خطيين دقيقين على جانبي قاعدة السريربحيث يمكن التوصل إلى قاطرات الدليل على نحو متساوي وتحسين شدة والقدرة على السحب والضغط من آلة الأدوات. يعتمد نظام القيادة محرك سيرفو التيار المتردد وزوج من المسامير الكرة الدقيقة. جعل الحافلة تتحرك في اتجاه المحور Y. يتم توزيع المسامير القابلة للتعديل على السطح السفلي من السرير،والتي يمكن بسهولة ضبط مستوى مكتب العمل السريريتم توزيعها على سطح السرير السفلي، والتي يمكن بسهولة ضبط مستوى مكتب العمل السرير.
البوابة المتحركة
يتم صب البورتري المتحرك من الحديد الرمادي (HT250) ، ويتم تثبيت اثنين من قضبان الدليل الخطيين ذات القدرة على تحمل عالية للغاية على الجانب الأمامي من البورتري.مجموعة من الزوج من المسمار الكرة الدقة ومحرك الخدمة جعل الصفحة المنزلية رأس الطاقة تتحرك في اتجاه محور إكس، وتثبيت رؤوس قوة الحفر على لوحة انزلاق رأس القوة.يتم تحقيق حركة البورتري بواسطة محرك الخدمة القيادة دوران المكسرة الكرة على المسمار الكرة من خلال التوصيل الدقيق.
Sالمواصفات:
| حجم القطعة | LxW | 2500×2500 مم |
| مقاعد العمل | عرض فتحة T | 28ملم |
| درأس قوة التشغيل | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر |
100 ملم (بيت كاربيد) |
|
| Φ80 ملم (حفر U) | ||
| الحجم القصوى | ≤ 180 ملم | |
| الحد الأقصى لقطر الضغط | M30 ملم | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 30كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة (محور X) |
أقصى ضربة أفقية | 2500 ملم |
| سرعة الحركة الجانبية | 0~8 م/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية / عزم الدوران | 4.5 كيلوواط/25 نجم | |
| الحركة الطولية للشرفة (Yالمحور) | الحد الأقصى لضربة التغذية | 2500 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك خدمة الغذاء / عزم دوران | 2x4.5 كيلوواط/25Nm | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 600 ملم |
| سرعة التحرك | 0~5 م/دقيقة | |
| قوة محرك الخدمة / عزم الدوران | 4.5 كيلوواط/25 نجم | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y | ≤0.05mm/1000mm |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y | ≤0.03mm/1000mm |
| نظام هوائي | ضغط إمدادات الهواء المضغوط | ≥0.4MPa |
| ناقل الشريحة والتبريد | عدد ناقلات الشرائح | 2 |
| سرعة إزالة الشريحة | 1m/min | |
| قوة محرك ناقل الشريحة | 2X0.75كيلوواط | |
| طريقة التبريد | تبريد داخلي (70بار) + تبريد خارجي | |
| أنظام التشحيم الخارجي | ضغط التشحيم | 2MPa |
| كمية ملء زيت نقطة التشحيم | 0.1 مل | |
| دورة التشحيم | 6-10 دقيقة | |
|
النظام الكهربائي
|
نظام CNC | سيمنز 828 دي |
| عدد محاور CNC | 3 | |
| مُبدّل الأدوات | نوع القرص | 24 وضعية أداة |
| الحجم الكلي | LxWxH | 6000x4300x2700 مم |
