تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 1600 × 1600 مم | ارتفاع الدرج: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50 | Max.Rring Diamter: | φ75 مم |
| ماكس: | ≤180 ملم | النقر على القطر: | M3-M28 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | ||
| إبراز: | آلة حفر وطحن ألواح 1600 مم,آلة حفر ألواح بمحركات سيرفو,Servo Motors Plate Drilling Machine |
||

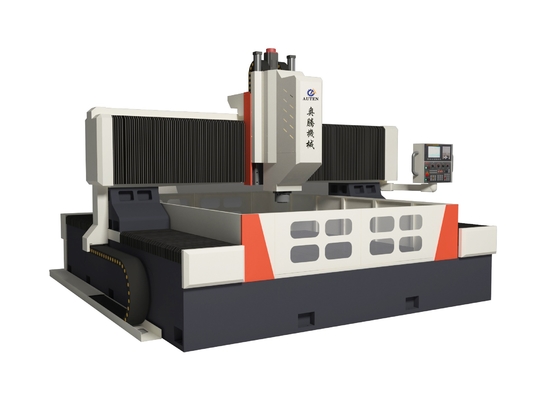

آلة الحفر والطحن للصفائح CNC النموذج PHD1616

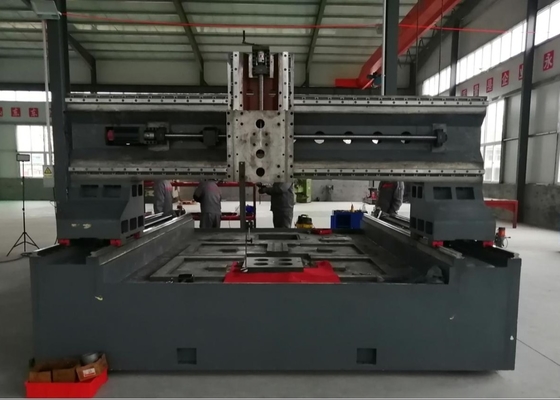

هيكل الجهاز:
سرير الماكينة مصبوب ، يتكون أساسا من طاولة العمل ، ومركب متحرك ، ومركبة تنزلية متحركة ، والحفر والطحن رأس الطاقة ، جهاز التشحيم التلقائي ، جهاز الحماية ،جهاز التبريد الدائري، نظام التحكم الرقمي، النظام الكهربائي، الخ دعم و توجيه زوج السكك الحديدية الصلبة، ودقة محرك الزوج المسمار الرئيسي،أداة الماكينة لديها دقة عالية في تحديد المواقع ودقة تكرار تحديد المواقع.
1. وأورك بنش
مصنوع من الحديد الرمادي (HT250) ، والذي تم الانتهاء منه عن طريق التشديد الثانوي ومعالجة الشيخوخة عن طريق الاهتزاز ، مع صلابة جيدة وعدم وجود تشوهات. يتبنى سطح العمل هيكل الصب.
2قاع متحرك:
يتم تصنيع البوابة المتحركة من الحديد الزهري الرمادي (HT250). يتم تجهيز الجانب الأمامي من البوابة بزوجين من الدليل الخطي المتداول ذو القدرة الحاملة العالية للغاية ،مجموعة من مسامير الكرات الدقيقة ومحرك الخدمة، بحيث يتم استخدام سر السحاب القوى كمحور Y. عند التحرك في نفس الاتجاه ، يتم تثبيت رأس قوة الحفر على لوحة سر السحاب القوى.تتحقق حركة البورتري عن طريق دوران المسمار الكرة مدفوعة بواسطة محرك الخدمة من خلال الارتباط الدقيق.
3. السرج المتحرك:
السرج المنزلق هو هيكل من الحديد الصلب الدقيق. المجلس المنزلق مجهز بجدولين مزدوجين من CNC عالية الحمل.مجموعة من أزواج المسامير الكرة الدقة ومحدل كوكبي عالي الدقة متصل بمحرك الخدمة لدفع قوة الحفر يتحرك الرأس في اتجاه المحور Z، والتي يمكن أن تدرك التقدم السريع ، والعمل إلى الأمام ، والعودة السريعة ، والوقف وغيرها من إجراءات رأس الطاقة. لديها وظائف كسر الرقاقة التلقائية ، وإزالة الرقاقة والتوقف.
4رأس قوة الحفر:
Sالمواصفات:
| حجم القطعة | LxW | 1600×1600 مم |
| ارتفاع الدرج | 600 ملم | |
| درأس قوة التشغيل | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر | Φ75 ملم | |
| الحجم القصوى | ≤ 180 ملم | |
| قطر الشرب | M3-M28 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 15كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
الحركة الجانبية لرأس القوة (محور X) | أقصى ضربة أفقية | 1600 ملم |
| سرعة الحركة الجانبية | 0~9 دورات/دقيقة | |
| قوة محرك الخدمة | 2.4 كيلوواط | |
| الحركة الطولية للشرفة (Yالمحور) | الحد الأقصى لضربة التغذية | 1600 ملم |
| سرعة تحرك الغذاء | 0~9 م/دقيقة | |
| قوة محرك الخدمة | 2x2.4 كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 400 ملم |
| سرعة التحرك | 0~8 م/دقيقة | |
| قوة محرك الخدمة | 2.4 كيلوواط (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | 0-0.02 ملم/1000 ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | 0-0.01mm/1000mm |
| أدوات: | عجلة هيدروليكية ذاتية التركيز ذات أربعة فكي | |
| الحجم الكلي | LxWxH | 5300 × 3400 × 2700 ملم |
