تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| LxW: | 600 x 600 mm | Gantry height: | 400mm |
|---|---|---|---|
| Spindle taper: | BT40 | Max.drilling diamter: | Φ35 mm |
| Max.thickness: | 40mm | Tapping diameter: | M3-M15 |
| Spindle speed: | 30~3000 r/min |
التطبيق:

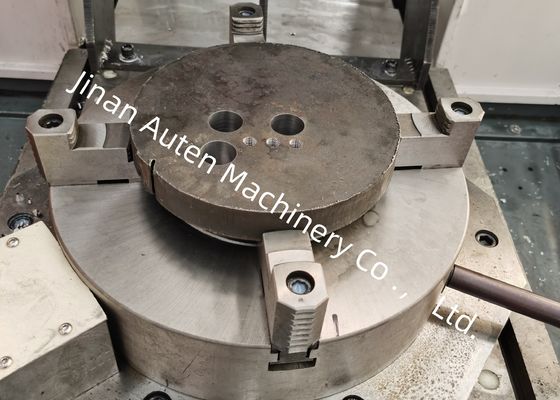

يتم استخدام آلة الحفر والطحن CNC على الجدران بشكل رئيسي للحفر والتفجير والتقط وتطحن الأجزاء الصفيحة / الهيكلية بسماكة السترات والحلقات ،لوحات وقطع العمل الأخرى ضمن النطاق الفعلييمكن تحقيق الحفر من خلال الثقوب والثقوب العمياء على أجزاء المواد الفردية والمواد المركبة. يتم التحكم في عملية المعالجة رقميًا والتشغيل مريح للغاية.يمكنه تحقيق الأتمتة، دقة عالية، أنواع متعددة والإنتاج الضخم.

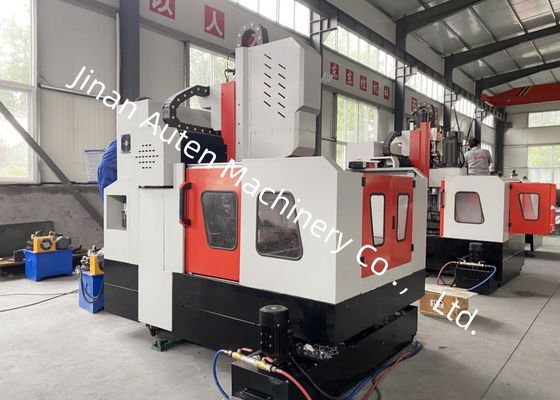

هيكل المعدات:
المعدات مصبوبة بشكل متكامل، تتكون أساسا من طاولة العمل، وبرج ثابت، والسرج المنزلق المتحرك، والحفر والطحن رأس الطاقة، جهاز التشحيم التلقائي، جهاز حماية،جهاز التبريد الدائري، نظام التحكم الرقمي، النظام الكهربائي، الخ دعم والإرشاد للسكك الحديدية الصلبة، الدقة محرك الزوج المسمار الرصاص،أداة الآلة لديها دقة عالية في تحديد المواقع ودقة في التكرار في تحديد المواقع.

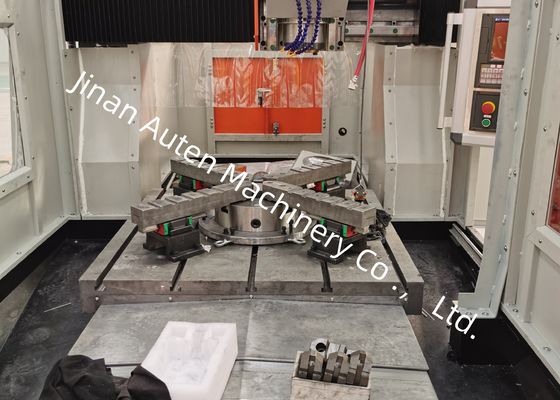

طاولة عمل ذات فتحة T:
المصعد مصنوع من الحديد الرمادي (HT250) ، الذي تم الانتهاء منه عن طريق التشديد الثانوي ومعالجة الشيخوخة بالاهتزاز ، مع صلابة جيدة وعدم التشوه.
النوع الثابت للشعاع:

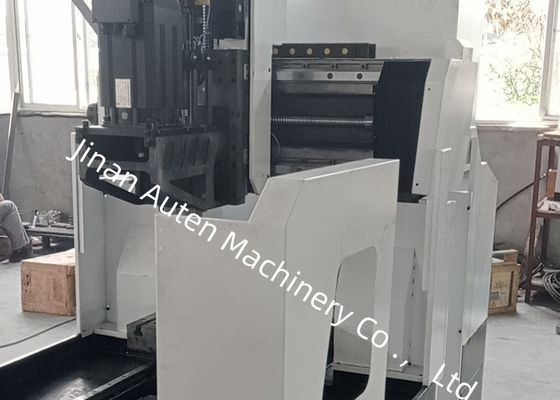

يتم تصنيع البوردي من الحديد الرمادي (HT250) ، ويتم تجهيز الجانب الأمامي للبوردي بثنين من أزواج الدليل الخطي المتدحرجة ذات القدرة الحاملة العالية للغاية ،مجموعة من مسامير الكرة الدقيقة ومحرك الخدمة لجعل الصفيحة المنزلية رأس الطاقة تتحرك في اتجاه المحور Y، يتم تثبيت رأس قوة الحفر على لوحة انزلاق رأس القوة. يتم تحقيق حركة البوابة عن طريق دوران المسمار الكروي الذي يدفعه محرك الخدمة من خلال التوصيل الدقيق.
المواصفات:
| حجم القطعة | L × W | 600 × 600 مم |
| ارتفاع الدرج | 400 ملم | |
| درأس قوة التشغيل | كمية | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر | Φ35 ملم | |
| الحجم القصوى | 40 ملم | |
| قطر الشرب | M3-M15 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 7.5كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-540ملم | |
|
الحركة الجانبية لرأس القوة (محور X) |
أقصى ضربة أفقية | 600 ملم |
| سرعة الحركة الجانبية | 0~9 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 10N/M | |
| الحركة الطولية للشرفة (Yالمحور) | الحد الأقصى لضربة التغذية | 600 ملم |
| سرعة تحرك الغذاء | 0~9 م/دقيقة | |
| قوة محرك إمداد الخدمة | 10N/M | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 400 ملم |
| سرعة التحرك | 0~8 م/دقيقة | |
| قوة محرك الخدمة | 1x2.4kW (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | 0-0.02 ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | 0-0.01 ملم |
| وزن الجهاز | / | حوالي 3.5 طن |
| الحجم الكلي | LxWxH | 2200x1600x2200 مم |
