تفاصيل المنتج:
شروط الدفع والشحن:
|
| بحد أقصى حجم العمل L × W (مم): | 1500 × 800 | الأعلى. قطر اللكم (مم): | φ26 |
|---|---|---|---|
| قوة اللكم (كيلو نيوتن): | 1000 | قوة الوسم (كن): | 800 |
| حجم الحرف (مم): | 14×10×19 | عدد الشخصية: | 12 |
الصناعة القابلة للتطبيق:

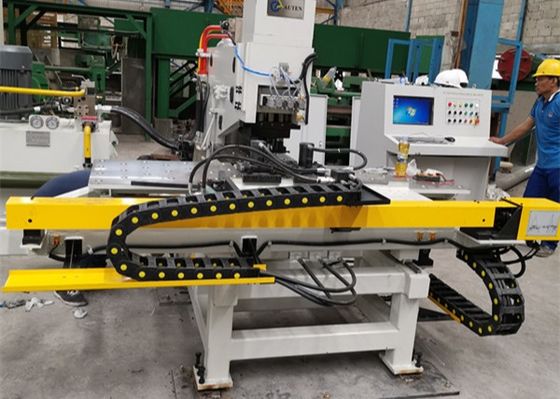

تم تصميم هذا الجهاز خصيصًا لعمليات التثقيب والوسم والحفر على الألواح الفولاذية داخل صناعة أبراج الصلب. بالإضافة إلى ذلك، فهو متعدد الاستخدامات بما يكفي لأداء مهام التثقيب والحفر والوسم على الألواح المعدنية عبر مختلف القطاعات الصناعية الأخرى.
ميزات المنتج:

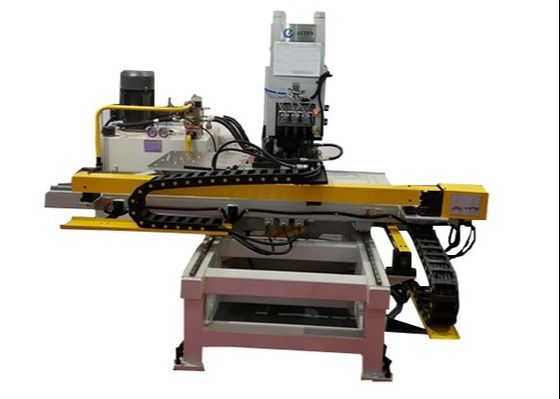

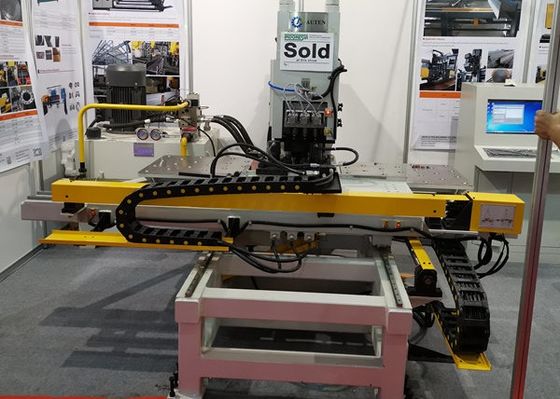

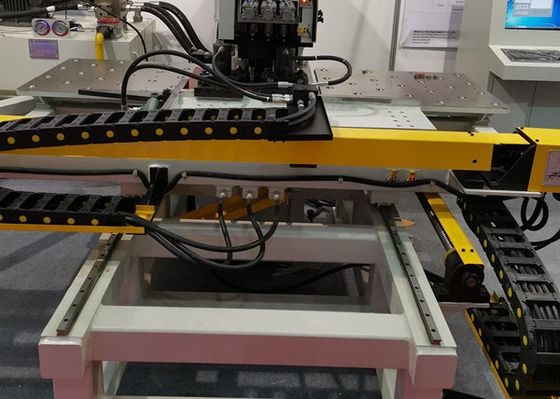

1. تصميم هيكلي قوي وتشغيل متقدم يتم بناء إطار الماكينة من خلال لحام الألواح من النوع C، مما يضمن صلابة ممتازة ويوفر منطقة عمل واسعة. مزودة بثلاث محطات للقوالب، بما في ذلك واحدة مخصصة للوسم، تمكن الماكينة من تبديل محطات القوالب تلقائيًا. نظام التثبيت قابل للتكيف بدرجة كبيرة مع قطع العمل المختلفة، باستخدام حاجز صفري كمرجع للبيانات ودعم قطع العمل على طاولة عمل ذات محامل كروية. يتم التحكم في حركات المحورين X و Y بدقة بواسطة محركات مؤازرة ومحركات لولبية كروية، بينما تتم إدارة مواضع التثقيب بواسطة نظام PLC، مما يتيح عمليات تشغيل آلية بالكامل. بمجرد إدخال برنامج قطعة العمل بواسطة المشغل، يمكن إعادة استخدامه للعمليات اللاحقة.
2. تشغيل CNC عالي الكفاءة
من خلال الاستفادة من تقنية CNC المتقدمة وآليات التغذية التي تعمل بمحركات مؤازرة، توفر الماكينة كفاءة معالجة استثنائية وتضمن دقة قطعة العمل المستقرة طوال العمليات.
3. تصميم المكونات المعيارية
تم تصميم المكونات الوظيفية الرئيسية بهيكل تجميع معياري، مما يسهل الصيانة ويقلل من وقت التوقف للإصلاحات.
4. معالجة متعددة الوظائف
قادرة على أداء عمليات التثقيب والوسم والحفر على لوحة واحدة، مما يؤدي إلى تبسيط سير عمل الإنتاج وتعزيز الإنتاجية.
5. وحدة حفر مُحسَّنة
تشتمل وحدة الحفر على وظائف مثل النزول السريع، والتغذية البطيئة أثناء التشغيل، والتراجع السريع، مما يؤدي إلى تحسين كفاءة التشغيل وتقليل وقت المعالجة الإجمالي.
6. برمجة سهلة الاستخدام
عملية البرمجة بديهية ومرنة. يمكن للمستخدمين إدخال أقطار الثقوب والمواضع وكميات قطع العمل مباشرة في الكمبيوتر. بالإضافة إلى ذلك، تدعم الماكينة البرامج التي تم إنشاؤها بواسطة برنامج الرفع وتسمح بالتحويل المباشر لبيانات CAD/CAM، مما يضمن التكامل السلس مع أنظمة التصميم والتصنيع الحالية.
المواصفات: الموديل
| BNC100 | BNCZ100 | الحجم الأقصى لقطعة العمل L×W(mm) | ||
| 1500×800 | الحد الأقصى لقطر التثقيب (مم) | |||
| Φ26 | الحد الأقصى لقطر الحفر (مم) | |||
| / | 120~560 | سمك اللوحة (مم) | ||
| التثقيب | 25 | الحفر | ||
| يعتمد على قطر الثقب | قوة التثقيب (kN) | |||
| 1000 | قوة الوسم (kN) | |||
| 800 | أقل مسافة بين الحافة والثقب (مم) | |||
| التثقيب | 25 | الحفر | ||
| يعتمد على قطر الثقب | حجم الحرف (مم) | |||
| 14×10×19 | عدد الأحرف | |||
| 12 | محطات القوالب | |||
| 3 | 4 | سرعة تغذية الحفر (مم/دقيقة) | ||
| / | 120~560 | شوط عمود الحفر (مم) | ||
| / | 120~560 | سرعة دوران عمود الحفر (دورة في الدقيقة) | ||
| / | 120~560 | الدقة | ||
| وفقًا لـ GB2694 | وضع البرمجة | |||
| الإدخال عن طريق لوحة المفاتيح، واجهة RS232 وواجهة USB | الأبعاد الكلية L×W×H (مم) | |||
| 3200×3000×1900 | 3200×3000×2600 | وزن الماكينة (كجم) | ||
| حوالي 5400 | حوالي 5800 | |||
