تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | نطاق العرض: | 150~1250 ملم |
|---|---|---|---|
| نطاق ارتفاع: | 100 ～ 600mm | نطاق طول المواد الخام: | 2000 ～ 12000mm |
| طول نطاق العمل النهائي: | 2000 ～ 12000mm | عدد مغزل الحفر: | 3 |
| المغزل يتحمل تفتق: | BT40 | قوة محرك المغزل: | 11kw |
| إبراز: | التصنيع باستخدام الحاسب الآلي أداة طحن آلة,التصنيع باستخدام الحاسب الآلي آلة طحن الداخلية |
||

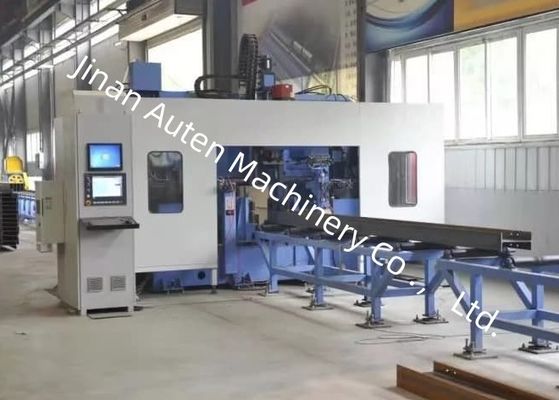

نطاق العرض 150~1250mm CNC H حزمة حفر علامة وقطر آلة BT40 محرك حفر الفولاذ
المكونات:
يتكون خط الإنتاج هذا في المقام الأول من مكونات بما في ذلك طاولة مواد تحميل أفقية، آلة حفر ثلاثية الأبعاد الرئيسية، قناة تغذية حفر ثلاثية الأبعاد، جهاز تغذية حفر ثلاثية الأبعاد،قناة تفريغ حفر ثلاثية الأبعاد، نظام تبريد، نظام هيدروليكي، نظام هوائي، نظام التشحيم، نظام كهربائي، وغيرها.
خط الإنتاج يتبنى سرير ثابت وبنية قطعة العمل المتحركة، مما يسهل الإنتاج الآلي.
المواصفات الرئيسية:
| المعلم | القيمة | |
| حجم القطعة | نطاق العرض | 150×1250ملم |
| نطاق الارتفاع | 100×600ملم | |
| نطاق طول المواد الخام | 2000-12000ملم | |
| نطاق الطول للقطعة النهائية | 2000-12000ملم | |

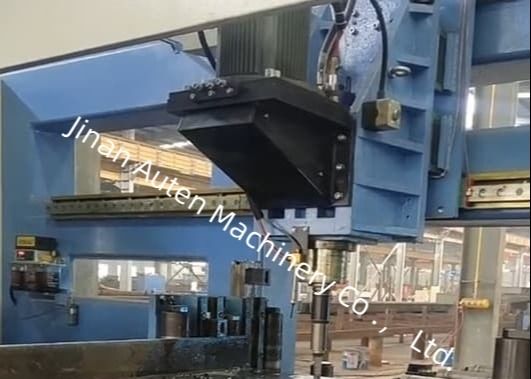

| محور الحفر | عدد أدوات الحفر | 3 |
| مسامير الحفرة | BT2 ملفات | |
| قوة محرك العجلة | 11كيلوواط | |
| سرعة الدوران | 200~3000 دورة/دقيقة | |
| نطاق قطر الحفر | φ5 ~ φ30 | |
| محور CNC | قوة محرك الخدمة في محور X | حوالي 4.4 كيلوواط |
| السرعة القصوى في محور X | 40m/min | |
| قوة المحرك الخادم لحفر محور الموقع الأفقي | حوالي 1.5 كيلوواط | |
| سرعة الحفر القصوى في محور التثبيت الأفقي | 10m/min | |
| قوة محرك الخدمة من محور التغذية الأفقي للحفر | حوالي 2 كيلوواط | |
| سرعة الحفر القصوى في محور التثبيت الأفقي | 10m/min | |
| قوة محرك الخدمة في محور التثبيت الرأسي | حوالي 3 كيلوواط | |
| سرعة الحفر القصوى في محور التثبيت الرأسي | 10m/min | |
| قوة محرك الخدمة في محور التغذية الرأسي للحفر | حوالي 3 كيلوواط | |
| سرعة الحفر القصوى في محور التغذية الرأسي | 10m/min | |
| مجلة الأدوات | كمية | 3 مجموعات |
| النوع | النوع في الصف | |
| كمية الأدوات | 4 × 3 | |
| وحدة العلامة الهيدروليكية | كمية الحروف | 36 |
| حجم الحرف | Φ10 | |
1. تحميل الجدول الأفقي للمواد
وهي تتكون من دعامة طاولة مادة، سلسلة ناقلة، محرك تخفيض، ومكونات أخرى، التي تخدم لنقل مواد الصلب إلى قناة التغذية.
يتم توصيل جدول المواد الأفقي للتحميل إلى آلة التسوية التي اشتراها العميل.
2قناة تغذية الحفر ثلاثية الأبعاد
قناة تغذية الحفر ثلاثية الأبعاد تستخدم عجلة الطاقة للاتصال مع آلة تصفية في الموقع للعميل، وتتلقى الملفات الشخصية المستقيمة،ونقلها تلقائيًا إلى موقف الضغط من عربة التغذيةفي هذا التكوين، يبلغ ارتفاع الطائرة العلوية للدراجة من الأرض 800 ملم؛ إذا كان ارتفاع آلة التسوية يختلف، يجب إجراء تعديلات من قبل المستخدم.
تم تصميم قناة التغذية لنقل القطع المعدلة.يتم تثبيت مفتاح الكهرباء الضوئية في الطرف الأمامي من القناة للكشف عن الطرف الأمامي من قطعة العمل وتحديد مرجعية معالجة الاتجاه Xجهاز الدفع الجانبي يضغط على قطعة العمل بقوة ضد أدوات وضع الجانب، وبالتالي تحقيق وضع خشن للقطعة في اتجاه Y.
3عربة تغذية الحفر ثلاثية الأبعاد
وهي تتكون من معدات، محركات الخدمة، ومناظرات.قادرة على رفع وتخفيض الأجزاء المعدة تلقائيًا وفقًا لمواصفات الملفات الشخصية وتثبيتها تلقائيًا. بمجرد أن يضغط الجهاز على قطعة العمل ، يتم تشغيلها بواسطة محرك السيرفو ، وتحت ناقل التروس ، يتم تغذية قطعة العمل في اتجاه X ،ضمان دقة المعالجة الطولية لعمليات الحفر.
