تفاصيل المنتج:
شروط الدفع والشحن:
|
| Condition: | New | LxW: | 3000x3000 mm |
|---|---|---|---|
| Gantry height: | 800 mm | Warranty: | 1 Year |
| Spindle taper: | BT50 | Max.drilling diameter: | Φ80 mm |
| Max.thickness: | ≤180 mm | Tapping diameter: | M3-M28 mm |
| إبراز: | التصنيع باستخدام الحاسب الآلي آلة طحن الداخلية,التصنيع باستخدام الحاسب الآلي آلة طحن الشخصية |
||

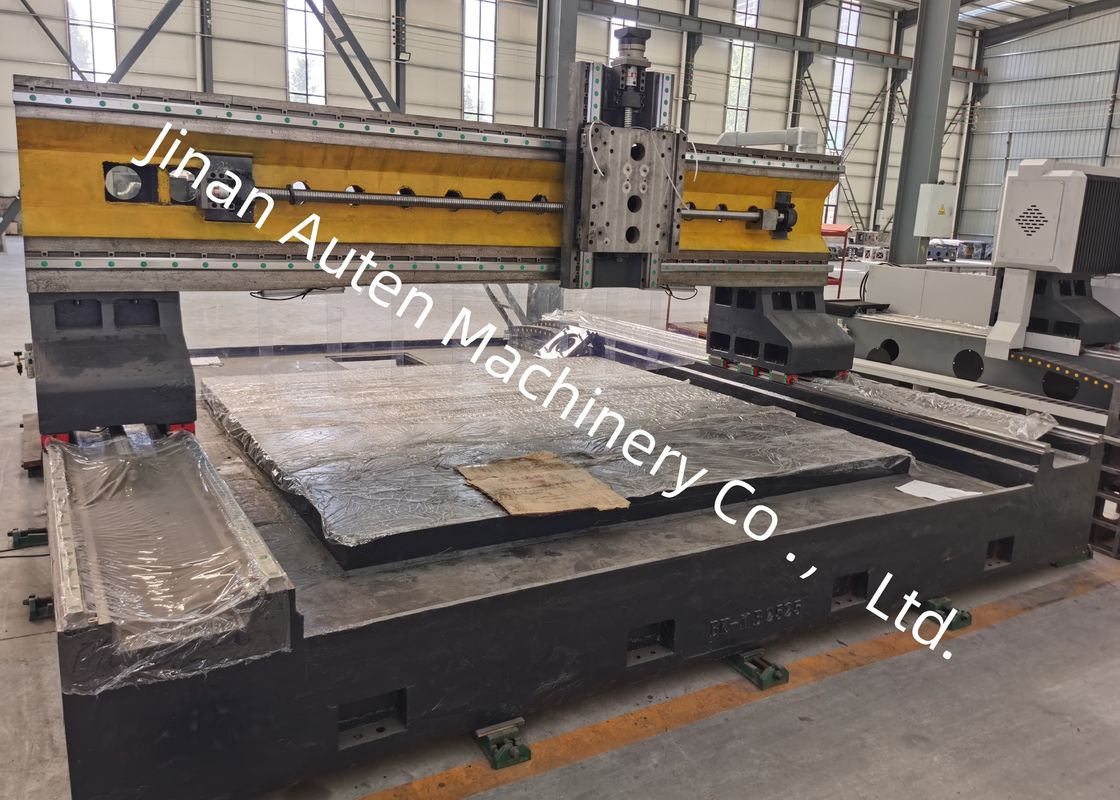

آلة حفر وطحن ألواح CNC مقاس 3000x3000 مم بقطر حفر 80 مم
التطبيق:
مناسبة لحفر، وشطب الحواف، والتنصت، والطحن للمكونات اللوحية/الهيكلية.
تم تصميمها في المقام الأول للحفر عالي الكفاءة لقطع العمل مثل الشفاه والأقراص والحلقات والألواح التي يقع سمكها ضمن النطاق الفعال. يمكن تحقيق حفر الثقوب المخترقة والثقوب العمياء على كل من الأجزاء أحادية المادة والمواد المركبة. تتم التحكم في عملية تشغيل أداة الآلة رقميًا، مما يوفر تشغيلًا مريحًا للغاية. إنها تمكن الأتمتة والدقة العالية والإنتاج متعدد الأنواع والتصنيع الشامل.
المواصفات:
| حجم قطعة العمل | الطول × العرض | 3000x3000 مم |
| ارتفاع البوابة | 800 مم | |
| رأس طاقة الحفر | الكمية | 1 |
| مخروط المغزل | BT50 | |
| الحد الأقصى لقطر الحفر | Φ80 مم | |
| الحد الأقصى للسمك | ≤180 مم | |
| قطر التنصت | M3-M28 مم | |
| سرعة المغزل | 30~3000 لفة/دقيقة | |
| قدرة محرك المغزل المؤازر | 30 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 200-800 مم | |
|
الحركة الجانبية لرأس الطاقة (المحور س) |
الحد الأقصى للشوط الأفقي | 3000 مم |
| سرعة الحركة الجانبية | 0~9 لفة/دقيقة | |
| قدرة المحرك المؤازر للحركة الجانبية | 1x2.4 كيلو واط | |
| الحركة الطولية للبوابة (المحور ص) | الحد الأقصى لشوط التغذية | 3000 مم |
| سرعة حركة التغذية | 0~9 م/دقيقة | |
| قدرة محرك التغذية المؤازر | 2x2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور ض) | الحد الأقصى للشوط | 600 مم |
| سرعة الحركة | 0~8 م/دقيقة | |
| قدرة المحرك المؤازر | 1x2.4 كيلو واط | |
| دقة تحديد المواقع ثلاثية المحاور | س/ص/ض/أ/ب/ج |
0-0.01 مم/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | س/ص/ض/أ/ب/ج | 0-0.01 مم/1000 مم |
هيكل الآلة:
يتكون سرير الآلة من هيكل مصبوب، ويتكون في المقام الأول من طاولة عمل، وبوابة متحركة، وسرج منزلق متحرك، ورأس طاقة للحفر والطحن، وجهاز تشحيم أوتوماتيكي، وجهاز حماية، وجهاز تبريد دائري، ونظام تحكم رقمي، ونظام كهربائي، من بين مكونات أخرى. تعتمد أزواج القضبان الصلبة المتدحرجة للدعم والتوجيه، وأزواج لولب الرصاص الدقيقة للإرسال، مما يضمن تحقيق أداة الآلة لدقة تحديد المواقع العالية ودقة تحديد المواقع المتكررة.
1. طاولة العمل:
تم تصنيع طاولة العمل من الحديد الرمادي (HT250)، وتخضع للتشغيل النهائي بعد التقسية الثانوية ومعالجة الطاقة لضمان الجودة الداخلية السليمة والاستقرار الأبعاد. تتميز سطح العمل بهيكل مصبوب.
2. البوابة المتحركة:
تم بناء البوابة المتحركة من الحديد الزهر الرمادي (HT250). تم تجهيز الجانب الأمامي للبوابة بزوجين من القضبان الخطية المتدحرجة ذات القدرة العالية جدًا على تحمل الأحمال، ومجموعة من مسامير الكرة الدقيقة، ومحرك مؤازر، والتي تمكن بشكل جماعي من عمل شريحة رأس الطاقة كمحور ص. عند التحرك في نفس الاتجاه، يتم تركيب رأس طاقة الحفر على لوحة شريحة رأس الطاقة. يتم تحقيق حركة البوابة من خلال دوران لولب الكرة، والذي يتم تشغيله بواسطة المحرك المؤازر عبر وصلة دقيقة.
تم تصميمها في المقام الأول للحفر عالي الكفاءة لقطع العمل مثل الشفاه والأقراص والحلقات والألواح التي يقع سمكها ضمن النطاق الفعال. يمكن تحقيق حفر الثقوب المخترقة والثقوب العمياء على كل من الأجزاء أحادية المادة والمواد المركبة. تتم التحكم في عملية تشغيل أداة الآلة رقميًا، مما يوفر تشغيلًا مريحًا للغاية، ويمكّن الأتمتة والدقة العالية والإنتاج متعدد الأنواع والتصنيع الشامل.
تغطي هذه العينات مواصفات وسيناريوهات معالجة شائعة مختلفة، مما يسمح للمستخدمين بفحص جودة المعالجة والدقة الأبعاد والتشطيب السطحي مباشرة، وبالتالي توفير مرجع ملموس لتقييم أداء أداة الآلة وملاءمتها لاحتياجات إنتاج معينة.
