تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوظيفة: | حفر | الأعلى. عرض الحجم × الارتفاع: | 700 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100 مم | طول الشعاع: | 2000 ～ 12200mm |
| نموذج المغزل الرئيسي: | BT40 | قوة المحرك: | 11 كيلوواط |
| سرعة المغزل: | 100 ～ 3000 ص/دقيقة | حفرة قطرها: | φ5 ～ φ30 مم |
| إبراز: | التصنيع باستخدام الحاسب الآلي آلة طحن الداخلية,التصنيع باستخدام الحاسب الآلي آلة طحن الشخصية |
||
BT40 نموذج محور رئيسي عالية السرعة الحد الأدنى لجهاز الكمبيوتر الحاسوبي حجر الحفر 5-30mm قطر الثقب
صناعة التطبيق:

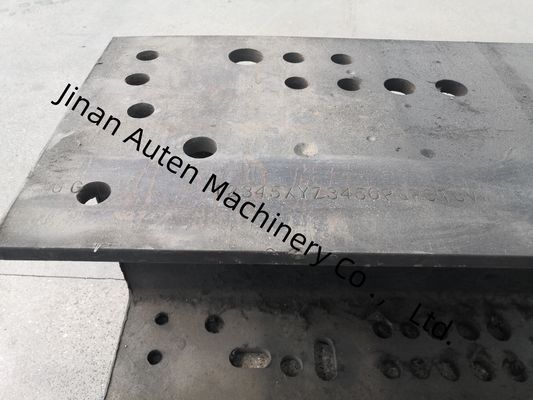

تستخدم هذه الأداة الآلية بشكل رئيسي لحفر الصلب على شكل H. تستخدم الأداة الآلية ثلاثة أدوات حفر دقيقة عالية السرعة لحفر القطعة.لديها خصائص دقة عالية معالجة وتشغيل مريحإنه معدات لا غنى عنها عالية الكفاءة في صناعة الهياكل الصلبة ويتم استخدامه على نطاق واسع في البناء والجسور وأعمدة الأبراج والشبكات وغيرها من الصناعات.
مكونات آلة الحفر CNCالخط:
تتكون آلة الحفر بشكل رئيسي من جسم الآلة الرئيسية، نظام تغذية CNC، ناقل التغذية الخارجي، نظام التبريد، النظام الهيدروليكي، النظام الهوائي، نظام التشحيم، النظام الكهربائي،والمواد النفايات السيارة. يتبنى خط الإنتاج هيكل سرير ثابت وهيكل قطعة عمل متنقلة. الحفر ثلاثي الأبعاد لهذا الهيكل مريح للإنتاج الآلي.
جسم الجهاز الرئيسي:
يتكون أساسا من قاعدة، سرير، طاولة تنزلية متحركة، رأس، جهاز ضغط أعلى، جهاز ضغط جانبي ومجلة أدوات من نوع الصف.
يحتوي السرير على صلابة واستقرار جيدين ، ويمكنه تحمل الحمل والاهتزازات الناتجة عن التصنيع عالي السرعة ، وضمان دقة آلة الأدوات.

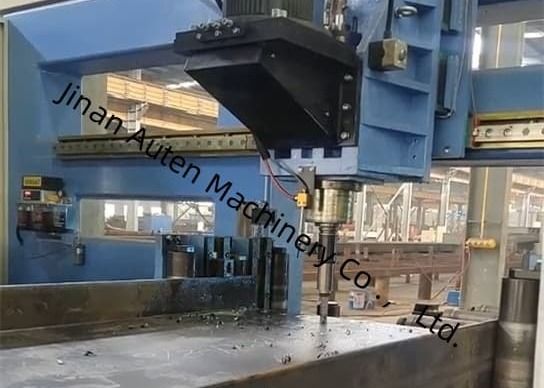

هناك ما مجموعه 3 أجهزة رأس مثبتة على الجهاز الرئيسي، وهي الجانب الثابت، والجانب المتحرك ومواد رأس الوحدة العليا،للحفر في الاتجاهين الأفقي والعمودي على التوالييمكن تشغيل كل رأس المواد بشكل مستقل، ويمكن أيضا إكمال عمليات الحفر في نفس الوقت، مما يحسن إلى حد كبير كفاءة الإنتاج.كل رأس يحتوي على مجموعة من الطواحين الميكانيكية BT40 عالية السرعة، ومجلة الأدوات ذات الطراز الصفية المقابلة يمكن أن تتركز ما يصل إلى 4 قطرات من الحفر (عندما لا توجد أداة على الغزل) ،و 4 فتحات مختلفة يمكن معالجتها تلقائيًا عندما يتم ضغط قطعة العمل مرة واحدة. يتم تشغيل تغذية الفولاذ بواسطة محرك سيرفو، والذي يمكن أن يدرك التقدم السريع، والعمل إلى الأمام، والإرجاع السريع من خلال التحكم بالبرنامج؛ يتم تشغيل محرك الفولاذ بواسطة محرك سيرفو الفولاذ،يتم ضبط السرعة دون خطوة، ومدى السرعة واسع.
ثلاث وحدات رأس معلقة على السرير، ويتم تشغيل كل وحدة رأس بواسطة مجموعتين من المحركات الخدمية لتحقيق الحركة الأفقية والعمودية للرأس،الذي يتم تشغيله بواسطة المسامير الكروية ويتم توجيهه بواسطة أدلة التدحرج الخطية الدقيقةهذه المعدات تضغط على قطعة العمل في اتجاهين أثناء عملية الحفر. فوق قطعة العمل،هناك أسطوانة زيت تدفع آلية الضغط للضغط على قطعة العمل على عجلة الدعم الأفقية، وسائط زيت تدفع آلية الضغط للضغط على قطعة العمل من الجانب.
المواصفات:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 700 × 500 ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 100×100ملم | ||
| طول الشعاع | 200012200ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT2 ملفات | ||
| قوة المحرك | 11 كيلوواط | ||
| سرعة الفولاذ | 100~3000 دورة/دقيقة | ||
| قطر الثقب | φ5?? φ30 ملم | ||
| محور CNC | قوة محرك الخدمة من محور X | حوالي 5 كيلوواط | |
| قوة محرك الخدمة من محور تحديد موقع الحفر الأفقي | حوالي 1.5 كيلوواط | ||
| قوة محرك الخدمة من محور تحديد موقع الحفر الرأسي | حوالي 3 كيلوواط | ||
| محرك خدمة لتشغيل الحفر | حوالي 2 كيلوواط | ||
| مجلة الأدوات | كمية. | 3 | |
| النوع | أسلوب الصف | ||
| سعة مجلة الأدوات | 4 × 3 | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| حجم الجهاز | حوالي 33x5.5x3.3m | ||
