تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 4000x8000 ملم | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | الأعلى. قطر الحفر (مم): | φ90 |
| الأعلى. سمك (مم): | ≤300 | التنصت القطر: | M3-M36 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 22/30/37 |

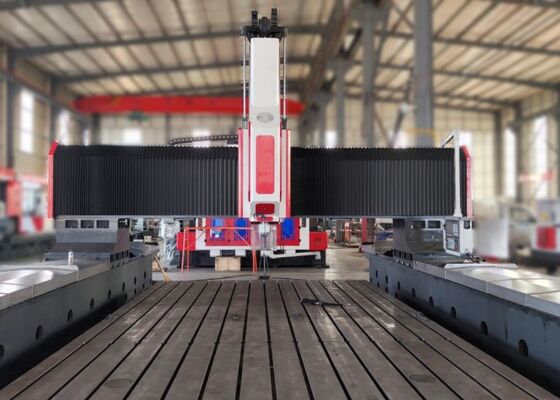

آلة الحفر والطحن CNC من النوع الجسري المتحرك PHD4080 لصفائح الفولاذ والشفاه والمبادلات الحرارية
مقدمة المنتج:
هذه المعدات عبارة عن آلة حفر وطحن CNC عالية السرعة من النوع الجسري المتحرك، مصممة بشكل أساسي لعمليات الحفر والتنصت والطحن على صفائح الفولاذ، والشفاه، والمبادلات الحرارية، وألواح الأنابيب، والمحامل الدوارة، وقطع العمل المماثلة الأخرى. تدعم الحفر عالي السرعة باستخدام أدوات الكربيد ونظام تبريد داخلي. مجهزة بنظام تحكم قائم على KND أو CNC Bus، توفر الآلة تشغيلًا سهل الاستخدام وتدعم التشغيل الآلي عالي الدقة للإنتاج بكميات صغيرة ومتوسطة تتضمن أنواعًا متعددة من قطع العمل.
تكوين المنتج:
| الموديل | PHD4080 | |
| حجم قطعة العمل | طول × عرض (مم) | 4000 × 8000 |
| عرض فتحة T للطاولة (مم) | 28 | |
| رأس الحفر | الكمية. | 1 أو 2 |
| مخروط المغزل | BT50 | |
| الحد الأقصى لقطر الحفر (مم) | Φ90 | |
| الحد الأقصى للسماكة (مم) | ≤300 | |
| قطر التنصت | M3-M36 | |
| سرعة المغزل (دورة في الدقيقة) | 30~3000 | |
| قوة محرك المغزل المؤازر (كيلوواط) | 22/30/37 | |
| الحركة الجانبية لرأس الطاقة (محور X) | الحد الأقصى للحركة الأفقية (مم) | 4000 |
| سرعة الحركة الجانبية (دورة في الدقيقة) | 0~6 | |
| قوة المحرك المؤازر للحركة الجانبية (كيلوواط) | 3.6 | |
| الحركة الطولية للجسري (محور Y) | الحد الأقصى لحركة التغذية (مم) | 8000 |
| سرعة حركة التغذية (م/دقيقة) | 0~6 | |
| قوة محرك التغذية المؤازر (كيلوواط) | 3.6/5.5 | |
| حركة تغذية عمودية للرام (محور Z) | الحد الأقصى للحركة (مم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0~4 | |
| قوة المحرك المؤازر (كيلوواط) | 3.6 | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.01/1000 |
| النظام الكهربائي | نظام CNC | FAGOR/ KND/ GSK |
| مغير الأدوات | نوع القرص (اختياري) | 24 موضع أداة |
| الحجم الكلي | طول × عرض × ارتفاع (م) | 13 × 6.9 × 6.2 |
ميزات المنتج
1. تتكون الآلة من سرير الآلة، وطاولة العمل، وجسري متحرك، ورأس طاقة عمودي من نوع رام، ونظام هيدروليكي، ونظام هوائي، ونظام تبريد، ونظام تشحيم مركزي، ونظام تحكم كهربائي، ونظام إزالة رقائق تلقائي.
2. ضمن سلسلة الآلات هذه، تم تكوين طاولة العمل والجسري كوحدات هيكلية مستقلة، مع تحرك الجسري على قاعدتين داعمتين. يحسن هذا التصميم صلابة التشغيل، ودقة تحديد المواقع، وأداء تحمل الحمل، مما يضمن تشغيلًا مستقرًا وموثوقًا به أثناء عمليات الحفر المتطلبة.
3. تم تجهيز الآلة بطاولة عمل عالية الجودة مصنوعة من حديد الزهر الرمادي HT300، مما يوفر أساسًا صلبًا ومستقرًا للتشغيل الدقيق.

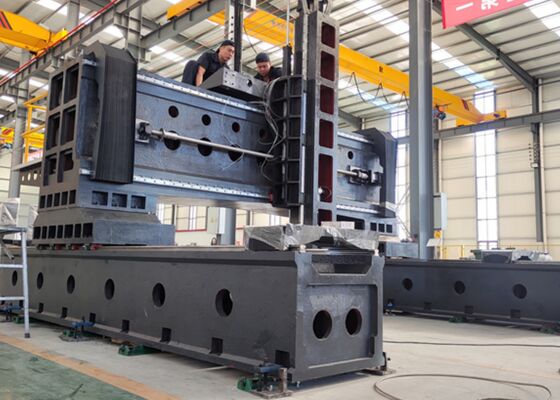

تم تصنيع سرير الآلة وطاولة العمل من حديد الزهر الرمادي الممتاز HT300 وخضعا لدورتين من المعالجة الحرارية بالتقسية للتخلص من الإجهادات الداخلية. يساعد تكوينهما الهيكلي المنفصل على تقليل الرنين المتولد أثناء الحفر، مما يحسن استقرار التشغيل ويطيل عمر خدمة أدوات القطع الكربيدية.
1. يقلل نظام إزالة الرقائق التلقائي ونظام سائل التبريد المتداول من وقت المعالجة المساعد ويقلل من التدخل اليدوي. يحتاج المشغلون بشكل أساسي إلى تحميل وتفريغ قطع العمل واستبدال أدوات الحفر، مما يبسط العمليات الروتينية ويزيد من كفاءة الإنتاج الإجمالية.
2. تتميز الآلة بمغزل BT50 عالي الدقة المصنع في تايوان، والمجهز بنظام توصيل سائل تبريد داخلي لدعم التشغيل الفعال باستخدام مثاقب الكربيد. يتيح أسطوانة تثبيت الأداة الهوائية تغييرات سريعة ومريحة للأدوات. يتم توصيل محرك المغزل عالي الطاقة من خلال ناقل حركة حزامي متزامن مدفوع بمحرك مؤازر، مما يوفر نطاقًا واسعًا لسرعة المغزل لتلبية متطلبات تطبيقات التشغيل المختلفة.
3. تم تصميم آلة الحفر CNC هذه لاستيعاب خصائص قطع العمل المحددة ومتطلبات دقة التشغيل، وتتميز بتصميم هيكلي مدمج وقدرات معالجة مرنة. تعالج بكفاءة أنماط الثقوب المرتبة في تكوينات دائرية أو خطوط مستقيمة، مما يوفر حفرًا عالي السرعة بدقة موضعية موثوقة. بفضل تكوينها العملي وأداء التشغيل المتسق، توفر الآلة حلاً فعالاً من حيث التكلفة لمعالجة الصفائح المعدنية الدقيقة.

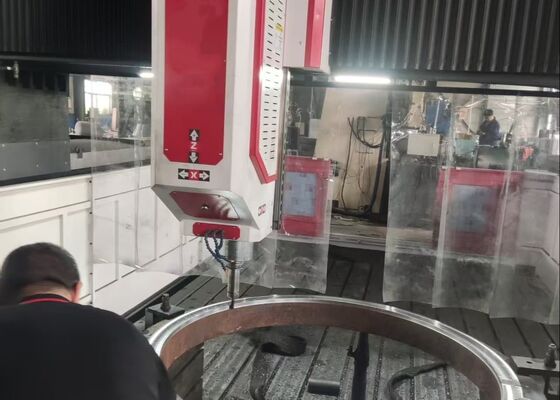

آلة حفر الصفائح من النوع الجسري CNC هي حل صناعي قوي تم تطويره للتشغيل الدقيق لقطع العمل على شكل صفائح والمكونات الهيكلية. وهي مناسبة بشكل خاص لمعالجة الشفاه، والأقراص، والحلقات، والصفائح المسطحة، والمكونات المماثلة، بشرط أن تظل سماكات موادها ضمن نطاق التشغيل الفعال المحدد للآلة.
في مرافق تصنيع الصلب الهيكلي، تقوم الآلة بإجراء عمليات حفر وطحن دقيقة على الصفائح الهيكلية، وصفائح التوصيل، والمكونات ذات الصلة، مما يدعم التجميع الدقيق والوصلات الهيكلية الموثوقة. في قطاع طاقة الرياح، توفر تشغيلًا عالي الدقة لمكونات أبراج توربينات الرياح وتجميعات الشفاه، مما يساعد على ضمان الدقة الأبعاد والموثوقية الهيكلية في ظل الظروف البيئية القاسية، بما في ذلك الرياح القوية وتقلبات درجات الحرارة. في بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور، ومكونات الدعم، والأجزاء الهيكلية المرتبطة بها، مما يتيح إنتاج وصلات دقيقة ومتينة مصممة لتحمل الأحمال الديناميكية طوال عمر خدمة الجسر.
