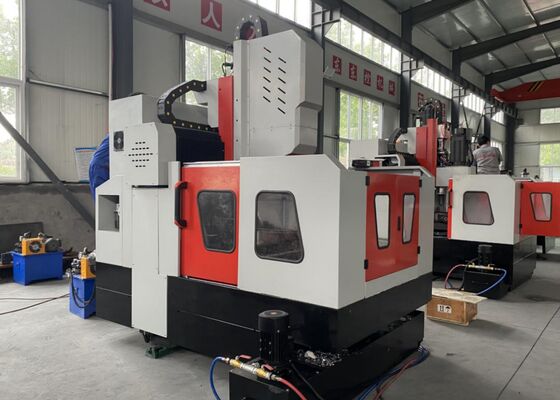

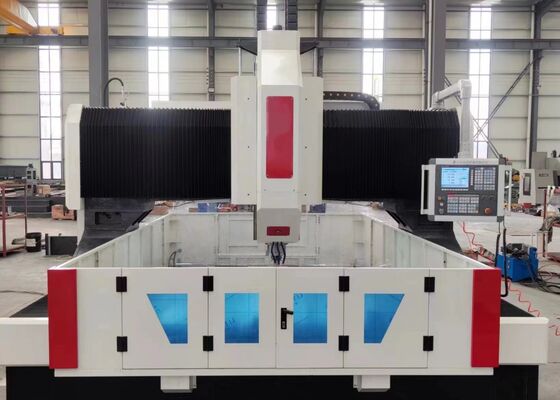

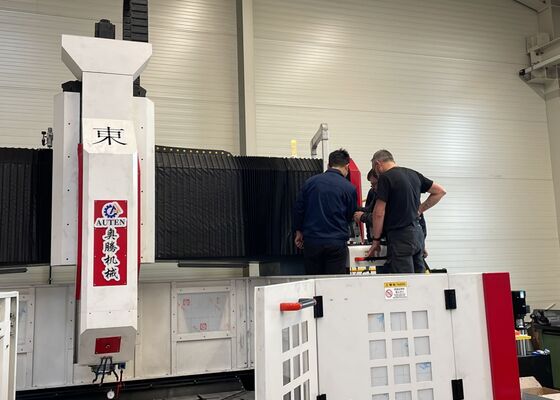

آلة حفر وتفريز ألواح CNC عالية السرعة من نوع جسري مع محرك دقيق
التطبيق:
تم تطوير آلة الحفر والتفريز من نوع جسري CNC هذه خصيصًا لأداء مجموعة واسعة من عمليات التشغيل الآلي، بما في ذلك الحفر، والتسنين، واللوي، والتفريز، والتجويف، على الألواح الفولاذية والمكونات الهيكلية. توفر حلولًا عالية الكفاءة لمعالجة الثقوب لمختلف قطع العمل مثل الشفاه والأقراص والحلقات وهياكل الألواح ضمن نطاق السماكة المطبق. تدعم الآلة كلاً من تشغيل الثقوب النافذة والثقوب العمياء وهي مناسبة لمعالجة المكونات أحادية المادة وكذلك المكونات المركبة متعددة الطبقات. من خلال دمج تقنية CNC المتقدمة، توفر المعدات تشغيلًا مريحًا، وقدرة معالجة آلية، وأداء تصنيع عالي الدقة، مما يجعلها حلاً مثاليًا للإنتاج الصناعي واسع النطاق الذي يتطلب الكفاءة والدقة والموثوقية.
المواصفات:
| حجم قطعة العمل | طول × عرض | 13000 × 1000 مم |
| ارتفاع الجسري |
600 مم (يمكن تحديده أيضًا وفقًا للأساس) |
|
| طاولة العمل | عرض فتحة T | 28 مم |
| رأس طاقة الحفر | الكمية | 2 |
| مخروط المغزل | BT40-150 | |
|
الحد الأقصى لقطر الحفر (فولاذ كربوني عادي) |
30 مم | |
| قطر اللوي | M3-M10 | |
| سرعة المغزل | 30 ~ 6000 دورة في الدقيقة | |
| قوة محرك المغزل المؤازر | 7.5 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 200-600 مم | |
|
الحركة الجانبية لرأس الطاقة(المحور X) |
الحد الأقصى للحركة الأفقية | 1000 مم |
| سرعة الحركة الجانبية | 0 ~ 8 دورة في الدقيقة | |
| قوة المحرك المؤازر للحركة الجانبية | 2.4 كيلو واط | |
|
الحركة الطولية للجسري (المحور Y) |
الحد الأقصى لحركة التغذية | 13000 مم |
| سرعة حركة التغذية | 0 ~ 8 متر/دقيقة | |
| قوة محرك التغذية المؤازر | 2 × 2.4 كيلو واط | |
| حركة تغذية عمودية للرام (المحور Z) | الحد الأقصى للحركة | 300 مم |
| سرعة الحركة | 0 ~ 5 متر/دقيقة | |
| قوة المحرك المؤازر | 7.5 كيلو واط (فرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | طول × عرض × ارتفاع | 13000 × 3000 × 2500 مم |
ميزات المنتج
1. نظام نقل عالي الدقة:
تم تجهيز الآلة بموجهات خطية منتجة في تايوان ومجموعات منزلقة دقيقة، مما يوفر حركة سلسة للمحاور، وأداء حركة مستقر، وقدرة تحمل محسنة لتطبيقات التشغيل الآلي الثقيلة والمتطلبة.
1). يستخدم المحور X موجهين خطيين دوارين يوفران التوجيه الجانبي والدعم الهيكلي، ويلبيان متطلبات عمليات الحفر عالية السرعة. يقوم محرك مؤازر تيار متردد بتشغيل آلية نقل لولبية دقيقة، مما يضمن تحديد المواقع بدقة، وحركة سلسة، وأداء تغذية خطي موثوق.
2). يشتمل المحور Y على موجهين خطيين دوارين ثقيلين على كل جانب، مع ثلاث منزلقات من النوع المربع مثبتة على كل موجه لتشكيل نظام حركة جسري قوي ومستقر. يوفر هذا التكوين قوة هيكلية ممتازة واستقرارًا تشغيليًا مع توفير احتكاك منخفض، وسرعة حركة عالية، وتخميد فعال للاهتزازات، وعمر خدمة ممتد. يتم تشغيل الجسري بواسطة نظام نقل متزامن مزدوج المؤازر، مع تثبيت محركات مؤازرة على كلا الجانبين لتشغيل اللوالب الكروية المقابلة في وقت واحد، مما يضمن حركة متزامنة وأداء تشغيل آلي CNC دقيق.
3). يتم دعم عربة المغزل بواسطة أربعة موجهات خطية ثقيلة، مما يوفر صلابة هيكلية عالية، ودقة تحديد مواقع فائقة، واستجابة ديناميكية ممتازة، وأداء حركة مستقر أثناء عمليات التشغيل الآلي عالية السرعة ومنخفضة السرعة.
2. نظام تشحيم تلقائي وهيكل واقٍ:
تشتمل المعدات على نظام تشحيم تلقائي حجمي منتج في تايوان مع توزيع دقيق للضغط. يتم توفير مادة التشحيم تلقائيًا للمكونات المتحركة الرئيسية، بما في ذلك الموجهات الخطية، واللوالب الكروية، وآليات نقل التروس المسننة، مما يضمن تشحيمًا شاملاً ويطيل عمر خدمة مكونات الآلة الحيوية بشكل فعال. يتم تركيب أغطية واقية مقاومة للغبار على مجموعات المحور X والمحور Y، بينما يتم وضع واقيات الرذاذ المقاومة للماء حول طاولة العمل لحماية مكونات الآلة الرئيسية وتعزيز الموثوقية التشغيلية.
3. نظام تحكم CNC متقدم من KND:
تعتمد الآلة على محركات مؤازرة ذات قيمة مطلقة عالية الدقة للتحكم في الحركة وهي مجهزة بواجهة اتصال RS232، وشاشة ملونة، وواجهة تشغيل باللغة الصينية. يدعم نظام CNC كلاً من التشغيل على الآلة وإدخال بيانات USB خارجي، مما يوفر إدارة برامج مريحة، ونقل بيانات فعال، وتحكمًا مرنًا في التشغيل الآلي.
تم تطوير آلة الحفر ووضع العلامات على الألواح CNC عالية الأداء هذه خصيصًا للتشغيل الآلي الدقيق لقطع العمل من نوع الألواح والمكونات الفولاذية الهيكلية. وهي مناسبة لمعالجة الشفاه والأقراص والحلقات والألواح المسطحة والمكونات المماثلة الأخرى، مع ضرورة بقاء سماكة قطعة العمل ضمن نطاق التشغيل الآلي الفعال المحدد للآلة.
في مرافق تصنيع الفولاذ الهيكلي، تقوم المعدات بإجراء عمليات حفر وتفريز دقيقة على الألواح الهيكلية، وألواح التوصيل، والمكونات ذات الصلة، مما يدعم تجميع الهياكل الفولاذية بدقة وموثوقية. في صناعة طاقة الرياح، توفر تشغيلًا آليًا عالي الدقة لأقسام أبراج توربينات الرياح ومكونات الشفاه الكبيرة، مما يساعد على ضمان الدقة الأبعاد والسلامة الهيكلية في ظل ظروف التشغيل الصعبة مثل الرياح القوية وتقلبات درجات الحرارة الكبيرة. في بناء الجسور، يتم استخدام الآلة لمعالجة عوارض الجسور، ومكونات الدعم، وهياكل التوصيل، وإنتاج وصلات دقيقة ومتينة قادرة على تحمل الأحمال الديناميكية طويلة الأجل. من خلال مزيجها من التشغيل الآلي الدقيق، والتشغيل المستقر، وقدرات المعالجة المتنوعة، توفر المعدات حلاً تصنيعيًا موثوقًا للفولاذ الهيكلي، وطاقة الرياح، وتطبيقات البنية التحتية الرئيسية.
