تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 2000 × 2000 ملم | ارتفاع العملاقة: | 300 ملم |
|---|---|---|---|
| رأس قوة الحفر ذات الكبش المنزلق العمودي: | 8 | ثقب تفتق المغزل: | ER25 |
| الأعلى. قطر الحفر: | Φ 1-Φ6 ملم | سرعة المغزل: | 50-6000r/دقيقة |
| قوة محرك المغزل المؤازر: | 2.2 كيلو واط | محول التردد: | 2.2 كيلو واط |

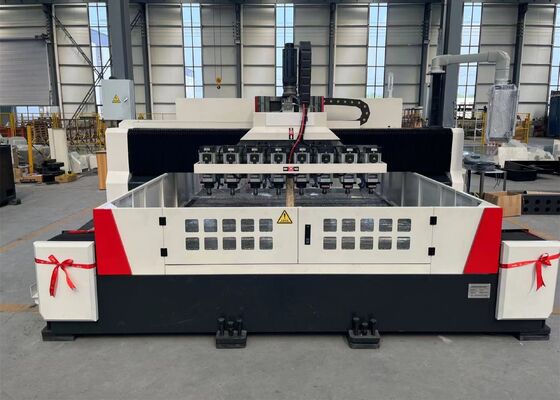

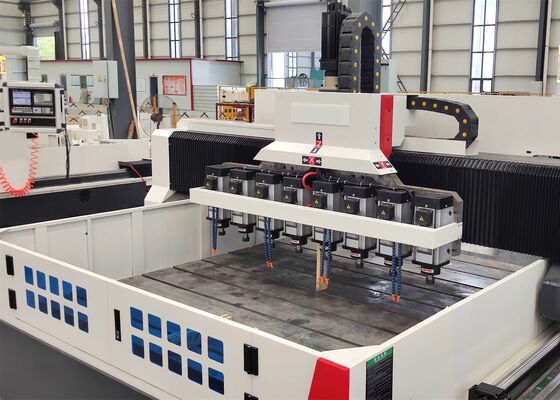

طراز 2020ER25 آلة حفر CNC للصفائح الرقيقة
التطبيقات:
يتم استخدامه بشكل رئيسي للحفر الفعال لقطع العمل مثل ألواح الجرعة والألواح الرقيقة ضمن نطاق سمكها الفعلي.يمكن أن الحفر من خلال الثقوب في كل من مواد واحدة والقطع المادة المركبةيتم التحكم في عملية التصنيع رقميًا ، مما يجعل التشغيل مريحًا جدًا. فهو يمكّن من الإنتاج الآلي ، عالي الدقة ، متعدد الأنواع ، والإنتاج الضخم.
تكوين المعلمات:
| حجم القطعة | LxW(ملم) | 2000*2000ملم |
| ارتفاع الدرج | 300ملم | |
| رأس قوة الحفر المنزلق الرأسي | كمية. | 8 |
| فتحة الشفرة الشوكية | ER25 | |
| أقصى قطر الحفر | Φ 1-Φ6 ملم | |
| سرعة الفولاذ | 50-6000r/min | |
| قوة المحرك الخادم | 2.2 كيلوواط | |
| محول التردد | 2.2 كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 0-300 ملم | |
| الحركة الجانبية لرأس القوة | أقصى ضربة أفقية | 2000ملم |
| سرعة الحركة الجانبية | 0~7 م/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4*1 | |
| الحركة الطولية للشرفة | الحد الأقصى لضربة التغذية | 2000 |
| سرعة تحرك الغذاء | 0~7 | |
| قوة محرك إمداد الخدمة | 2*2.4kw | |
| الحركة العمودية لتغذية العجل | أقصى ضربة | 300ملم |
| سرعة التحرك | 0~7m/min | |
| قوة محرك الخدمة | 2.4kW*1 (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
هيكل الجهاز:
يتكون أساسا من طاولة عمل، ومركز متحرك، وكرسي متحرك، ورؤوس قوة الحفر المتعددة، وجهاز التشحيم التلقائي، وأجهزة الحماية، وجهاز التبريد المتداول،نظام التحكم الرقمي، ونظام كهربائي. مدعومة وتوجيه من قبل أزواج دليل التدحرج وتحركها من قبل أزواج المسامير الرصاص الدقة، أداة الماكينة تمتلك دقة عالية في تحديد المواقع والقدرة على التكرار.
1طاولة العمل:
السرير و طاولة العمل هي أجزاء متكاملة من الحديد الرمادي (HT250) ، والتي تم تصنيعها بدقة بعد التسخين الثانوي ومعالجة الشيخوخة ،مما يؤدي إلى صلابة ديناميكية وثابتة ممتازة وعدم وجود تشوه. سطح الطاولة يعمل على محركات دقيقة ، وترتيبها بشكل عقلاني T-slots للشفرة قطعة العمل. يتم تركيب دليل خطي واحد عالية الدقة على كل جانب من قاعدة السرير ،ضمان توزيع قوة متساوية على المنزلقات دليل وتحسين بصورة كبيرة صلابة آلة الجهاز وقوة السحب والضغطيستخدم نظام القيادة محرك خدمة التيار المتردد وزوج من مسامير الكرة الدقيقة للقيادة ذات الجانبين المزدوجة ، مما يتيح للمحطة التحرك في اتجاه المحور Y.يتم توزيع المسامير القابلة للتعديل على السطح السفلي من السرير لسهولة ضبط مستوى السرير وطاولة العمل.
2. الجدار المتحرك:
يتم صب البوابة المتنقلة ومعالجتها من الحديد الرمادي (HT250). مزودة الجزء الأمامي من البوابة بزوجين من الدليل الخطي المتداول الذي يحمل حمولة عالية ، ومجموعتين من أزواج المسامير الدقيقة ،ومحركين إضافيين، مما يتيح لسكينة رأس القوة أن تتحرك على طول المحور Y. يتم تجهيز كل سكينة رأس القوة مع رأس قوة الحفر.يتم تحقيق حركة البوابة بواسطة محركات الخدمة التي تدفع المسامير الكرة من خلال المفاصل الدقيقة.
3" السرج المتحرك "
السرج المتحرك هو مكون هيكلي من الحديد الصلب الدقيق. وهو مجهز بثنائي من الشرائح الموجهة عالية الحمل CNC المقاومة ، زوج من المسامير الكرة الدقيقة ،ومركز تخفيض كوكبي عالي الدقة متصل بمحرك سيرفو. هذا يدفع رأس الحفر للتحرك على طول المحور Z ، مما يتيح التقدم السريع ، وإطعام ، وإسقاط سريع ، ووقف الإجراءات. كما يحتوي على وظائف كسر رقاقة تلقائية ، وإزالة رقاقة ، ووقف..

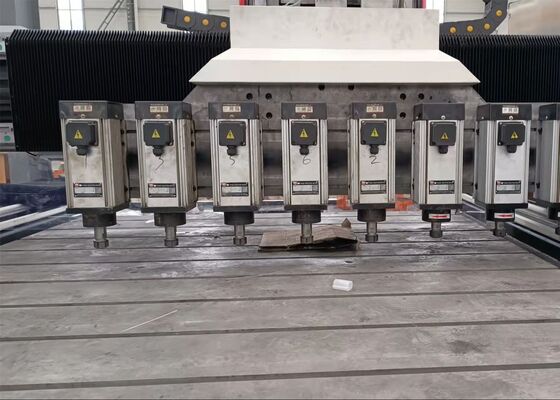

4رأس قوة الحفر:
يستخدم رأس قوة الحفر محرك فولاذ ثلاثي المراحل المخصص ، والذي يدفع مباشرة فولاذ دقة. يستخدم الفولاذ محامل اتصال زاوي ياباني من خمسة صفوف (ثلاثة الجبهة ،اثنين الخلفية) لتحقيق تنظيم سرعة بدون خطوةيتم تشغيل التغذية بواسطة محرك سيرفو ومسمار كرة. يمكن ربط محاور X و Y ، باستخدام التحكم في الحلقة شبه المغلقة ، مما يتيح وظائف التداخل الخطي والدوري.نهاية الغزل هو حامل أدوات الطوارئ.
