تفاصيل المنتج:
شروط الدفع والشحن:
|
| LxW: | 13000x1000 mm | Gantry height: | 600mm |
|---|---|---|---|
| Spindle taper: | BT40-150 | Max.drilling diamter: | Φ30 mm |
| T-slot width: | 28mm | Tapping diameter: | M3-M10 |
| Spindle speed: | 30~6000 r/min | Servo spindle motor power: | 7.5KW |

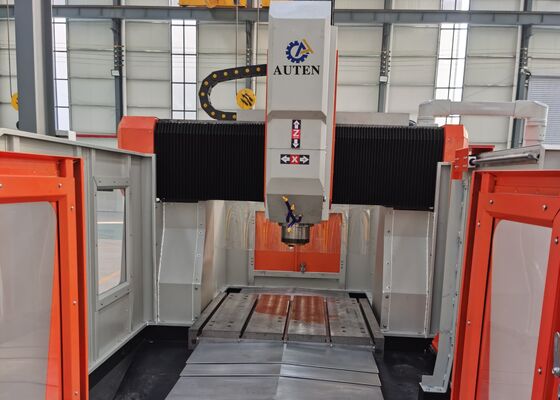

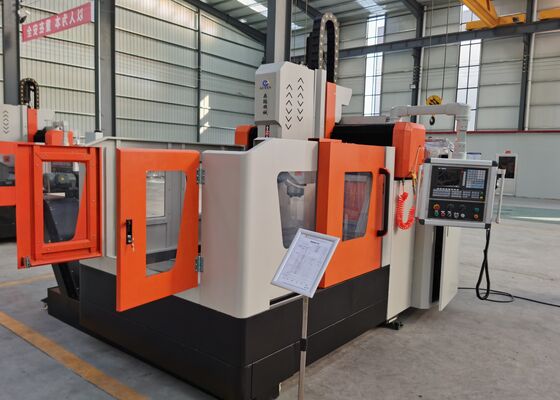

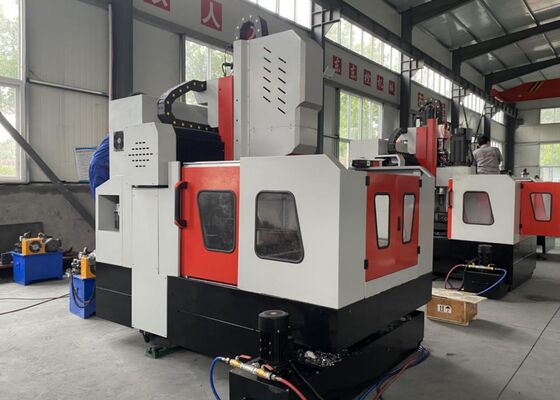

28 ملم T-سلاوت عرض CNC الطبق الحفر والطحن 30 ملم ماكس. قطر الحفر
التطبيق:
هذه آلة الحفر والطحن للصفائح الحاجزية CNC مصممة خصيصاً لتنفيذ مجموعة كاملة من عمليات التصنيع، بما في ذلك الحفر، التشنج، النقر، الطحن والحفر،على لوحات الصلب وأجزاء هيكليةتقدم حلول عالية الكفاءة في معالجة الثقوب للعديد من قطع العمل ضمن نطاق السماح بها من السماكة، مثل الاطراف والقرصات والحلقات والهياكل من نوع اللوحات.وحدة تدعم معالجة من خلال الثقوب والثقوب العمياء، ويمكن أن تستوعب أجزاء من مادة واحدة وكذلك مجموعات مركبة متعددة الطبقات.وظائف معالجة مستقلة ودقة عالية في التصنيعإنه يعد خيارًا مثاليًا للتصنيع الصناعي الكبير الذي يعطي الأولوية للكفاءة ودقة الأبعاد والموثوقية التشغيلية.
المواصفات:
| حجم القطعة | LxW | 13000 × 1000 ملم |
| ارتفاع الدرج |
600 ملم (يمكن تحديدها أيضاً حسب المؤسسة) |
|
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 2 |
| مسدس العجلة | BT2 ملف تعريف | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ30 ملم | |
| قطر الشرب | M3-M10 | |
| سرعة الفولاذ | 30~6000 دورة في الدقيقة | |
| قوة المحرك الخادم | 7.5كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 1000 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
|
الحركة الطولية للشرفة (محور Y) |
الحد الأقصى لضربة التغذية | 13000 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 300 ملم |
| سرعة التحرك | 0~5 م/دقيقة | |
| قوة محرك الخدمة | 7.5kW (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 13000x3000x2500 ملم |
خصائص المنتج
1المكنسة مجهزة بمحاور توجيه خطية و كتلة انزلاق دقة من تايوان، مما يضمن حركة سلسة لكل محور.السلوك الديناميكي المتسق وتحسين قدرة الحمل لتلبية مهام التصنيع الثقيلة الصعبة.
1) يتبنى محور X خطين لقيادة قاطرة خطية لتوفير التوجيه العرضي والدعم الهيكلي القوي ، والذي يلبي تماما متطلبات الحفر عالية السرعة.محرك خدمة التيار المتردد يدفع وحدة نقل ملفات الكرة الدقيقة لتحقيق تحديد المواقع الدقيق، سفر محور ثابت وأداء تغذية خطية موثوق بها.
2) بالنسبة لمحور Y ، يتم تثبيت خطين لقيادة الخطوط المتداولة الثقيلة على كل جانب ، مع ثلاثة كتلة زلقة مربعة مثبتة على كل خط لتشكيل إطار سفر قاعدة جامد ومستقر.هذا التخطيط يوفر صلابة هيكلية متميزة واستقرار التشغيل، جنبا إلى جنب مع مقاومة الاحتكاك المنخفضة، والسرعة السريعة في التنقل، والتكثيف الفعال لاهتزازات وطول عمر الخدمة. يستخدم البورتري إعداد محرك متزامن مزدوج الخدمة.محركات الخدمة مثبتة على جانبي يدفع وحدات مسدس الكرة المطابقة في وقت واحد لتحقيق حركة البوابة المزامنة ومعالجة CNC عالية الدقة.
3) يتم دعم عربة الغزل من قبل أربعة خطوط توجيه خطية ثقيلة ، مما يمنح الآلة صلابة هيكلية عالية ، ودقة تحديد المواقع استثنائية ،استجابة ديناميكية مواتية وأداء حركة ثابت في ظل ظروف القطع عالية السرعة ومنخفضة السرعة.
2يتم تجهيز الجهاز بنظام التشحيم التلقائي ذو التشغيل الإيجابي المصنوع في تايوان، والذي يسمح بقياس دقيق لإمدادات الزيوت.يتم توزيع الدهون التشحيم تلقائيًا على المكونات المتحركة الرئيسية مثل قوالب التوجيه الخطيةهذا يحقق التشحيم الكامل ويمدد بشكل كبير عمر خدمة أجزاء الجهاز الأساسية.يتم تثبيت دروع ضد الغبار لمجموعات محور X و محور Y، بينما يتم ترتيب حمايات ضد البقع ضد الماء حول طاولة العمل. هذه الضمانات تحمي المكونات الرئيسية وتزيد من موثوقية تشغيل المعدات.
3تستخدم الآلة محركات سيرفو مطلقة عالية الدقة لتنظيم الحركة ، وتأتي مع منفذ اتصال RS232 ، وعرض ملون وواجهة تشغيل صينية.نظام CNC يدعم التشغيل المباشر على الجهاز وكذلك استيراد بيانات USB الخارجية، مما يتيح إدارة البرنامج المريحة، ونقل البيانات السريع والتنظيم المرن للآلات.
تم تصميم هذه الآلة عالية الأداء للثقب والتمييز للصفائح الدرجية من CNC خصيصًا للصناعة عالية الدقة لقطع العمل من نوع اللوح ومكونات الصلب الهيكلية.انها مناسبة لمعالجة الفلينجز، الأقراص والحلقات والصفائح المسطحة وغيرها من المكونات المماثلة، مع الحفاظ على سمك القطعة المستخدمة ضمن نطاق التصنيع الفعال المحدد للآلة.
في مصانع تصنيع الصلب الهيكلي ، تقوم المعدات بعمليات الحفر والدقيق على الألواح الهيكلية وألواح الاتصال والمكونات ذات الصلة ،دعم تحديد المواقع الدقيق والتجميع الموثوق بها من الهياكل الفولاذيةفي قطاع طاقة الرياح، فإنه يوفر معالجة عالية الدقة لمقاطع برج توربينات الرياح ومكونات شفرة واسعة النطاق،المساعدة في الحفاظ على دقة الأبعاد وسلامة الهيكل في ظل ظروف تشغيل صعبة، بما في ذلك أحمال الرياح القوية وتقلبات درجة الحرارة الكبيرة. في بناء الجسور ، تستخدم الآلة لمعالجة حزم الجسور ومكونات الدعم ومجمعات الاتصالات الهيكلية.,إنتاج مفاصل دقيقة ودائمة القادرة على تحمل الأحمال الديناميكية طويلة الأجل. من خلال الجمع بين دقة عالية في التصنيع وأداء تشغيل مستقر وقدرات معالجة متعددة الأبعاد،توفر المعدات حلًا صناعيًا موثوقًا لتصنيع الصلب الهيكلي، إنتاج معدات طاقة الرياح، ومشاريع البنية التحتية الكبرى.
