آلة حفر جسرية CNC عالية السرعة لفتحة مخروطية مغزل ER20 لطبق الغربال
التطبيقات:
تم تصميم هذه الآلة بشكل أساسي للحفر عالي الكفاءة لقطع العمل مثل ألواح الغربال والألواح الرقيقة ضمن نطاق السماكة المطبق. وهي قادرة على إنتاج ثقوب نافذة في مكونات من مادة واحدة ومواد مركبة. يتم التحكم في عمليات التشغيل الآلي من خلال نظام رقمي، مما يوفر عملية تشغيل سهلة الاستخدام وإدارة إنتاج فعالة. المعدات مناسبة للتصنيع الآلي عالي الدقة ومتعدد المواصفات وعالي الحجم.
تكوين المعلمات:
| حجم قطعة العمل | طول × عرض | 3000 × 1000 مم |
| ارتفاع الجسر | 200 مم | |
| رأس حفر عمودي منزلق | الكمية. | 8 |
| فتحة مخروطية للمغزل | ER20 | |
| أقصى قطر للحفر | Φ 1-Φ 6 مم | |
| أقصى سماكة | ≤ 180 مم | |
| قوة محرك المغزل المؤازر | 2.2 كيلو واط | |
| محول التردد | 8 × 2.2 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 0-200 مم | |
| الحركة الجانبية لرأس الطاقة | أقصى شوط أفقي | 1000 مم |
| سرعة الحركة الجانبية | 0 ~ 7 دورة في الدقيقة | |
| قوة المحرك المؤازر للحركة الجانبية | 2.4 كيلو واط | |
| حركة الجسر الطولية (محور Y) | أقصى شوط تغذية | 3000 مم |
| سرعة حركة التغذية | 0 ~ 7 م / دقيقة | |
| قوة المحرك المؤازر للتغذية | 2 × 2.4 كيلو واط | |
| حركة تغذية عمودية (محور Z) | أقصى شوط | 200 مم |
| سرعة الحركة | 0 ~ 7 م / دقيقة | |
| قوة المحرك المؤازر | 2.4 كيلو واط | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015 / 1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01 / 1000 مم |
هيكل الآلة:

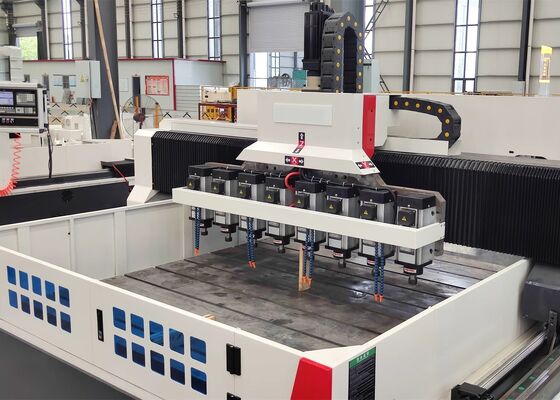

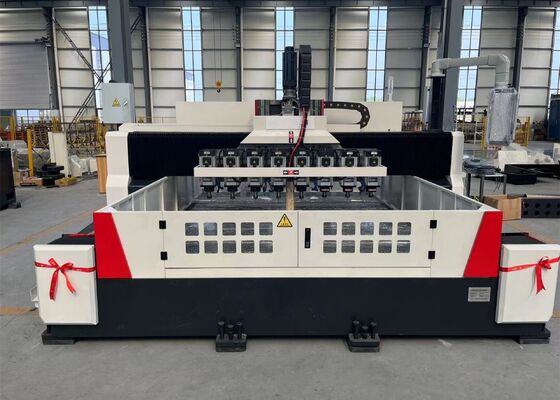

تتكون الآلة بشكل أساسي من طاولة عمل، وجسر متحرك، وسرج متحرك، ورؤوس حفر متعددة، ونظام تشحيم تلقائي، وتجميعات واقية، ونظام تبريد دوري، ونظام تحكم رقمي CNC، ونظام تحكم كهربائي. توفر تجميعات دليل خطي دوارة الدعم الهيكلي والتوجيه، بينما توفر تجميعات برغي كروي دقيق نقل الحركة الدقيق، مما يضمن دقة تحديد المواقع والتكرار العالية طوال عملية التشغيل الآلي.
1. طاولة العمل:
يتم تصنيع سرير الآلة وطاولة العمل كصبات متكاملة من الحديد الزهر الرمادي (HT250). بعد الخضوع لمعالجة التلدين والتقادم الثانوية، يتم تشغيل المكونات بدقة لتحقيق صلابة ثابتة وديناميكية ممتازة مع الحفاظ على استقرار الأبعاد الممتاز ومقاومة التشوه. يتم تشطيب سطح طاولة العمل بدقة وتتضمن فتحات T مرتبة بشكل منهجي لتثبيت قطعة العمل بكفاءة وأمان. يتم تركيب دليلين خطيين عاليي الدقة على كل جانب من قاعدة السرير، مما يوفر توزيعًا متوازنًا للحمل عبر شرائح الدليل ويعزز بشكل كبير الصلابة الهيكلية للآلة وأقوى شد وقوة ضغط. تستخدم آلية القيادة محركًا مؤازرًا تيارًا مترددًا مع تجميع برغي كروي دقيق في تكوين قيادة مزدوج الجانب، مما يتيح حركة جسر مستقرة ودقيقة على طول المحور Y. يتم وضع مسامير التسوية القابلة للتعديل بشكل متساوٍ على السطح السفلي للسرير، مما يسمح بضبط مستوى السرير وطاولة العمل والمحاذاة بشكل مريح.
2. الجسر المتحرك:
يتم إنتاج الجسر المتحرك من الحديد الزهر الرمادي (HT250) من خلال الصب والتشغيل الآلي الدقيق، مما يوفر أساسًا هيكليًا قويًا وصلبًا. تم تجهيز الجزء الأمامي من الجسر بتجميعين من أدلة خطية دوارة عالية الحمولة، ومجموعتين من تجميعات البراغي الكروية الدقيقة، ومحركين مؤازرين، مما يتيح لشرائح رأس الطاقة السفر بدقة على طول المحور Y. تم تجهيز كل شريحة رأس طاقة برأس حفر فردي لعمليات التشغيل الآلي. يتم قيادة حركة الجسر بواسطة محركات مؤازرة من خلال اقترانات دقيقة تنقل الحركة إلى تجميعات البراغي الكروية، مما يضمن حركة سلسة ونقل موثوق وتحديد المواقع الدقيق.
3. السرج المتحرك:
السرج المتحرك هو تجميع هيكلي من الحديد الزهر الدقيق مصمم لتوفير دعم مستقر وتحديد المواقع الدقيق لرأس الحفر. وهو مجهز بدليلين CNC مقوىين عاليي الحمولة، وتجميع برغي كروي دقيق، ومخفض كوكبي عالي الدقة متصل بمحرك مؤازر. يدفع تكوين النقل هذا رأس الحفر على طول المحور Z ويدعم الاقتراب السريع، والتغذية المتحكم فيها، والتراجع السريع، وعمليات التوقف. كما أنه يشتمل على وظائف تلقائية لكسر الرقائق، وإزالة الرقائق، والإيقاف المؤقت، مما يحسن استمرارية التشغيل الآلي وكفاءة التشغيل.
4. رأس الحفر:

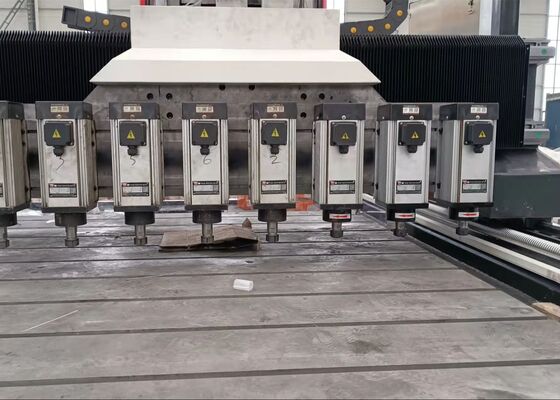

تم تجهيز رأس الحفر بمحرك مغزل ثلاثي الطور مخصص يقود تجميع المغزل الدقيق مباشرة. يتم دعم المغزل بتكوين محامل زاوية اتصال يابانية بخمسة صفوف، تتكون من ثلاثة محامل في الأمام واثنين في الخلف، مما يوفر دعمًا مستقرًا للمغزل ويتيح تعديل السرعة بدون خطوات. يتم قيادة آلية التغذية بواسطة محرك مؤازر مقترن بتجميع برغي كروي دقيق، مما يضمن حركة تغذية دقيقة وسريعة الاستجابة. تدعم أنظمة المحور X و Y الحركة المنسقة تحت التحكم شبه المغلق، مما يسمح للآلة بأداء عمليات الاستيفاء الخطية والدائرية. تم تجهيز أنف المغزل بحامل أداة ER لتوفير تثبيت آمن ودقيق لأدوات الحفر.
