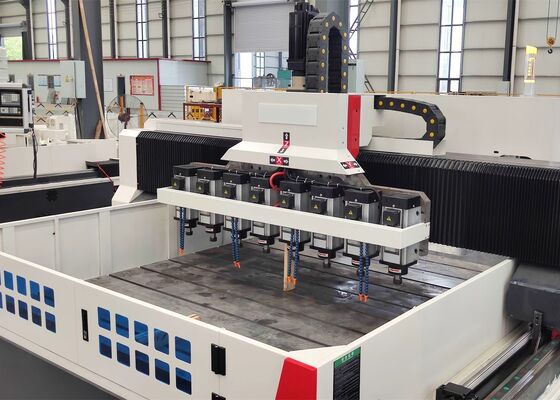

آلة حفر لوحة الشاشة CNC ذات ثقب مخروطي ER25 Φ 1-Φ 6 مم كحد أقصى. قطر الحفر
التطبيقات:
تم تطوير هذه المعدات بشكل أساسي للحفر عالي الكفاءة لقطع العمل مثل الألواح المثقبة، وألواح الغربلة، وصفائح الفولاذ الرقيقة ضمن نطاق سمك التشغيل المطبق. وهي قادرة على إنتاج ثقوب نافذة في كل من المكونات المتجانسة والمواد المركبة. يتم التحكم في عملية التشغيل بأكملها بواسطة نظام تحكم رقمي CNC، مما يضمن تشغيلًا مريحًا مع دعم التصنيع الآلي عالي الدقة ومتعدد المواصفات وذو الحجم الكبير.
تكوين المعلمات:
| حجم قطعة العمل | طول × عرض(مم) | 2000*2000 مم |
| ارتفاع البوابة | 300 مم | |
| رأس حفر عمودي منزلق | الكمية. | 8 |
| ثقب مخروطي المغزل | ER25 | |
| أقصى قطر للحفر | Φ 1-Φ 6 مم | |
| سرعة المغزل | 50-6000 دورة في الدقيقة | |
| قوة محرك المغزل المؤازر | 2.2 كيلو واط | |
| محول التردد | 2.2 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 0-300 مم | |
| الحركة الجانبية لرأس الطاقة | أقصى شوط أفقي | 2000 مم |
| سرعة الحركة الجانبية | 0 ~ 7 م/دقيقة | |
| قوة المحرك المؤازر للحركة الجانبية | 2.4*1 | |
| حركة البوابة الطولية | أقصى شوط تغذية | 2000 |
| سرعة حركة التغذية | 0 ~ 7 | |
| قوة محرك التغذية المؤازر | 2*2.4 كيلو واط | |
| حركة تغذية المكبس العمودي | أقصى شوط | 300 مم |
| سرعة الحركة | 0 ~ 7 م/دقيقة | |
| قوة المحرك المؤازر | 2.4 كيلو واط * 1 (فرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |

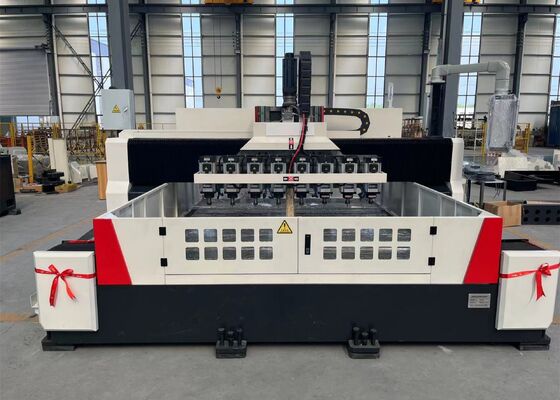

هيكل الماكينة:
تتكون أداة الماكينة بشكل أساسي من طاولة عمل، وبوابة متحركة، وسرج متحرك، ووحدات مغزل حفر متعددة، ونظام تشحيم آلي مركزي، وتجميعات واقية، ونظام تبريد متداول، ونظام تحكم CNC، ونظام تحكم كهربائي. يتم توجيه المحاور المتحركة بواسطة قضبان توجيه خطية دقيقة متدحرجة ويتم تشغيلها بواسطة تجميعات لولبية عالية الدقة، مما يوفر دقة تحديد مواضع ممتازة، وقابلية تكرار، واستقرارًا تشغيليًا.
1. طاولة العمل:
يتم تصنيع سرير الماكينة وطاولة العمل كمكونات متكاملة من الحديد الزهر الرمادي (HT250). بعد المعالجة بالتقسية والتقادم الثانوية، تخضع المسبوكات لتشغيل دقيق لتحقيق صلابة ثابتة وديناميكية ممتازة مع منع التشوه بفعالية. يتم تشطيب سطح طاولة العمل بدقة وتتضمن فتحات T موضوعة بشكل منطقي لتثبيت قطعة العمل بشكل آمن ومريح. يتم تركيب قضيب توجيه خطي عالي الدقة على كل جانب من قاعدة السرير، مما يوفر توزيعًا موحدًا للحمل عبر شرائح التوجيه ويعزز بشكل كبير الصلابة الإجمالية بالإضافة إلى قوة الشد والضغط لأداة الماكينة. تعتمد آلية القيادة محركًا مؤازرًا بتيار متردد مع تجميع لولبي دقيق لتشغيل متزامن مزدوج الجانب، مما يسمح للبوابة بالسفر بدقة على طول المحور Y. يتم ترتيب مسامير التسوية القابلة للتعديل أسفل السرير، مما يسهل تسوية وتوجيه السرير وطاولة العمل بشكل مريح.
2. البوابة المتحركة:
يتم تصنيع البوابة المتحركة من الحديد الزهر الرمادي (HT250) من خلال عمليات الصب والتشغيل الدقيقة. يتم تركيب مجموعتين من قضبان التوجيه الخطية المتدحرجة عالية الحمولة، ومجموعتين من تجميعات اللوالب الدقيقة، ومحركين مؤازرين على الجانب الأمامي للبوابة، مما يسمح لشرائح رأس الطاقة بالتحرك بسلاسة على طول المحور Y. تم تجهيز كل شريحة رأس طاقة برأس حفر مستقل. يتم التحكم في حركة البوابة بدقة بواسطة محركات مؤازرة تنقل الحركة إلى اللوالب من خلال وصلات عالية الدقة، مما يضمن تحديد المواقع المستقر والدقيق.
3. السرج المتحرك:
السرج المتحرك هو تجميع هيكلي من الحديد الزهر المشغل بدقة مصمم لتوفير حركة مستقرة ودقيقة لوحدة الحفر. يتضمن شريحتين توجيه مقسوتين CNC عالي الحمولة، وتجميع لولبي دقيق، ومخفض كوكبي عالي الدقة مقترن بمحرك مؤازر. يدفع هذا التكوين رأس الحفر على طول المحور Z ويمكّن من الاقتراب السريع، والتغذية المتحكم فيها، والسحب السريع، وعمليات التوقف. يوفر النظام أيضًا وظائف تلقائية لكسر الرقائق، وإزالة الرقائق، والتوقف المبرمج لتحسين كفاءة التشغيل وراحة التشغيل.

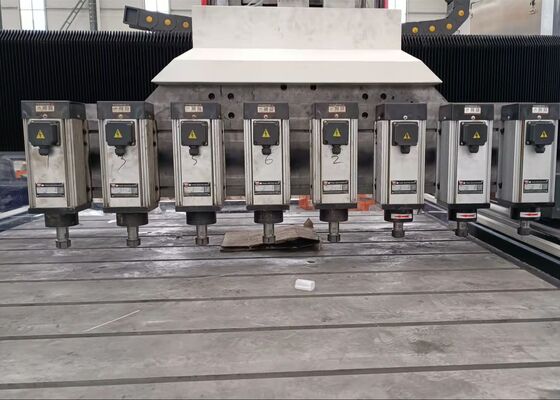

4. رأس الحفر:
رأس الحفر مجهز بمحرك مغزل ثلاثي الطور مخصص يقود تجميع مغزل دقيق مباشرة. يتم دعم المغزل بتكوين محامل زاوية اتصال يابانية بخمسة صفوف، تتكون من ثلاثة محامل في الأمام واثنين في الخلف، مما يوفر تشغيلًا مستقرًا وتعديلًا لسرعة المغزل بدون خطوات. يتم تشغيل آلية التغذية بواسطة محرك مؤازر بالاشتراك مع تجميع لولبي دقيق. تدعم حركات المحورين X و Y الربط المنسق تحت التحكم شبه المغلق، مما يتيح عمليات الاستيفاء الخطي والاستيفاء الدائري. تم تكوين أنف المغزل مع حامل أداة ER لاستيعاب أدوات الحفر المقابلة وضمان تثبيت الأداة بشكل موثوق.
