تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 2200x1500 ملم | ارتفاع العملاقة: | 200 ملم |
|---|---|---|---|
| رأس قوة الحفر ذات الكبش المنزلق العمودي: | 13 | ثقب تفتق المغزل: | ER20 |
| الأعلى. قطر الحفر: | Φ 1-Φ6 ملم | سرعة المغزل: | 50-12000r/دقيقة |
| قوة محرك المغزل المؤازر: | 2.2 كيلو واط | محول التردد: | 13*2.2 كيلو واط |
آلة حفر ألواح الغربال CNC 13 رأس حفر عمودي منزلق
التطبيقات:
تم تصميم هذه الآلة بشكل أساسي للحفر عالي الكفاءة لقطع العمل مثل الألواح المثقبة وصفائح الفولاذ الرقيقة ضمن نطاق السماكة الفعالة المحددة. وهي قادرة على تشغيل الثقوب عبر المواد أحادية المادة والمواد المركبة. يتم التحكم في عملية التشغيل بأكملها من خلال نظام CNC رقمي، مما يوفر تشغيلًا مريحًا ويدعم الإنتاج الآلي عالي الدقة ومتعدد المنتجات وعالي الحجم.
تكوين المعلمات:
| حجم قطعة العمل | طول × عرض | 2200*1500 مم |
| ارتفاع البوابة | 200 مم | |
| رأس حفر عمودي منزلق | الكمية. | 13 |
| فتحة تفتق المغزل | ER20 | |
| أقصى قطر للحفر | Φ 1-Φ6 مم | |
| سرعة المغزل | 50-12000 دورة في الدقيقة | |
| قوة محرك المغزل المؤازر | 2.2 كيلو واط | |
| محول التردد | 13*2.2 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 0-200 مم | |
| الحركة الجانبية لرأس الطاقة | أقصى شوط أفقي | 1500 مم |
| سرعة الحركة الجانبية | 0~7 | |
| قوة المحرك المؤازر للحركة الجانبية | 2.4*1 | |
| حركة البوابة الطولية | أقصى شوط تغذية | 2200 |
| سرعة حركة التغذية | 0~7 متر/دقيقة | |
| قوة المحرك المؤازر للتغذية | 2*2.4 كيلو واط | |
| حركة تغذية المكبس العمودي | أقصى شوط | 200 مم |
| سرعة الحركة | 0~7 متر/دقيقة | |
| قوة المحرك المؤازر | 2.4 كيلو واط*1 (فرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
هيكل الآلة:

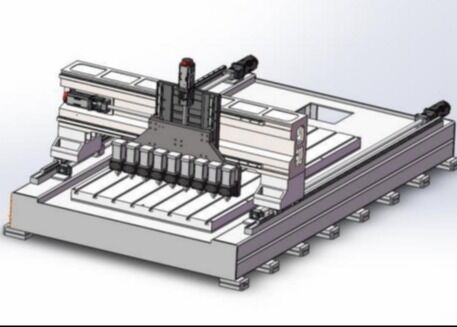

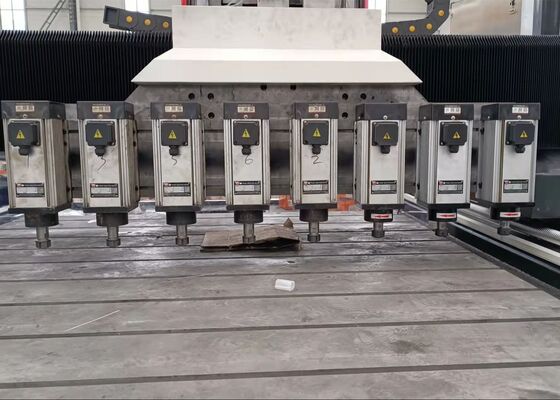

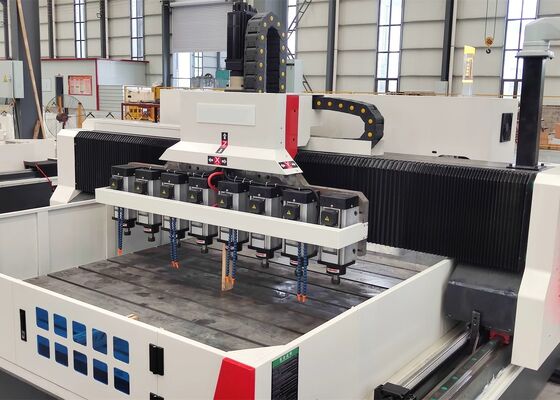

تتكون الآلة بشكل أساسي من طاولة عمل، وبوابة متحركة، وسرج متحرك، ورؤوس حفر متعددة، ونظام تشحيم تلقائي، وأجهزة حماية، ونظام تبريد دوري، ونظام تحكم CNC، ونظام كهربائي. يتم دعم المحاور وتوجيهها بواسطة قضبان توجيه خطية دوارة ويتم تشغيلها بواسطة تجميعات براغي كروية دقيقة، مما يوفر دقة تحديد مواضع وتكرارًا ممتازين.
1. أجهزة التشحيم التلقائي والحماية:
تم تجهيز الآلة بنظام تشحيم تلقائي لتوزيع الضغط الحجمي مصنع في تايوان، والذي يوفر تلقائيًا مادة التشحيم للمكونات المتحركة الهامة، بما في ذلك قضبان التوجيه، والبراغي الرائدة، والتروس، مما يضمن تشحيمًا شاملاً بدون مناطق ميتة ويطيل عمر خدمة الآلة بشكل فعال. تم تركيب أغطية حماية مقاومة للغبار على تجميعات المحورين X و Y، بينما تم ترتيب حواجز حماية مقاومة للرذاذ حول طاولة العمل لتعزيز الحماية التشغيلية.
2. نظام CNC المطلق المتكامل من Keyuan Bus
تعتمد المعدات على نظام CNC مخصص من Keyuan تم تطويره لتطبيقات الحفر والطحن CNC. يستخدم نظام القيادة محركات مؤازرة مطلقة عالية الدقة لتحقيق تحكم دقيق وموثوق في الحركة. تم تجهيز النظام بواجهة اتصال RS232، وشاشة ملونة، وواجهة تشغيل باللغة الصينية، ودعم لإدخال بيانات USB المحلي والخارجي، مما يوفر إدارة مريحة للبرامج ونقل البيانات.
3. وظيفة ذاكرة انقطاع التيار الكهربائي:
في حالة انقطاع التيار الكهربائي غير المتوقع أو توقف تشغيل آخر، تتيح وظيفة ذاكرة انقطاع التيار الكهربائي للمشغل تحديد واستعادة موضع التشغيل المقابل لآخر ثقب مكتمل بسرعة. تقلل هذه الميزة من وقت استعادة الموضع وتسمح باستئناف الإنتاج بكفاءة من نقطة التشغيل المناسبة.
4. مقياس التداخل بالليزر:
يتم استخدام مقياس التداخل بالليزر RENISHAW من المملكة المتحدة لمعايرة الآلة بدقة. يقوم بقياس وتعويض أخطاء الميل، والتأخير، ودقة تحديد المواقع، والتكرار بدقة، وبالتالي الحفاظ على الأداء الديناميكي والثابت للآلة بالإضافة إلى دقة التشغيل الإجمالية. فحص الكرة: يتم فحص كل آلة باستخدام نظام كرة RENISHAW من المملكة المتحدة لتقييم الاستدارة والدقة الهندسية. يتم أيضًا إجراء اختبارات قطع الاستيفاء الدائري للتحقق من دقة التشغيل ثلاثية الأبعاد وأداء الاستدارة، مما يضمن جودة الآلة المتسقة والدقة الموثوقة في التطبيقات العملية.
