تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 2200x1500 ملم | ارتفاع العملاقة: | 200 ملم |
|---|---|---|---|
| رأس قوة الحفر ذات الكبش المنزلق العمودي: | 13 | ثقب تفتق المغزل: | ER20 |
| الأعلى. قطر الحفر: | Φ 1-Φ6 ملم | سرعة المغزل: | 50-12000r/دقيقة |
| قوة محرك المغزل المؤازر: | 2.2 كيلو واط | محول التردد: | 13*2.2 كيلو واط |

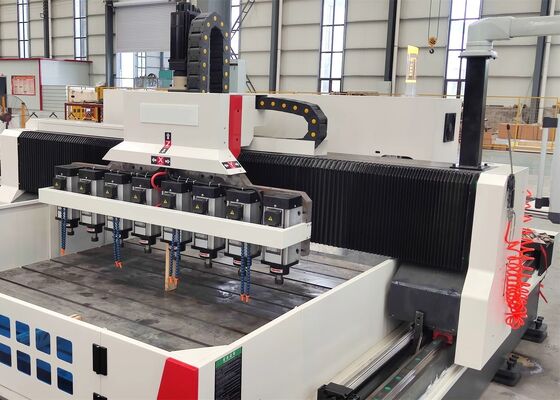

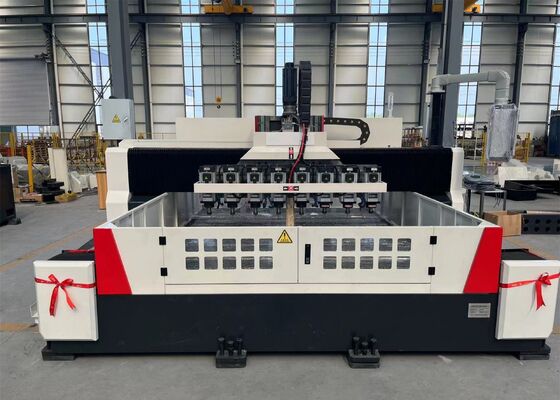

طراز 2215ER20 غانتري CNC سائل لوحة آلة 2200 * 1500mm حجم القطعة
التطبيقات:
يتم استخدامه بشكل رئيسي للحفر الفعال لقطع العمل مثل ألواح الجرعة والألواح الرقيقة ضمن نطاق سمكها الفعلي.يمكن أن الحفر من خلال الثقوب في كل من مواد واحدة والقطع المادة المركبةيتم التحكم في عملية التصنيع رقميًا ، مما يجعل التشغيل مريحًا جدًا. فهو يمكّن من الإنتاج الآلي ، عالي الدقة ، متعدد الأنواع ، والإنتاج الضخم.
تكوين المعلمات:
| حجم القطعة | LxW | 2200*1500ملم |
| ارتفاع الدرج | 200ملم | |
| رأس قوة الحفر المنزلق الرأسي | كمية. | 13 |
| فتحة الشفرة الشوكية | ER20 | |
| أقصى قطر الحفر | Φ 1-Φ6 ملم | |
| سرعة الفولاذ | 50-12000r/min | |
| قوة المحرك الخادم | 2.2 كيلوواط | |
| محول التردد | 13*2.2 كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 0-200ملم | |
| الحركة الجانبية لرأس القوة | أقصى ضربة أفقية | 1500ملم |
| سرعة الحركة الجانبية | 0~7 | |
| قوة محرك الخدمة للحركة الجانبية | 2.4*1 | |
| الحركة الطولية للشرفة | الحد الأقصى لضربة التغذية | 2200 |
| سرعة تحرك الغذاء | 0~7 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2*2.4kw | |
| الحركة العمودية لتغذية العجل | أقصى ضربة | 200ملم |
| سرعة التحرك | 0~7m/min | |
| قوة محرك الخدمة | 2.4kW*1 (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
هيكل الجهاز:

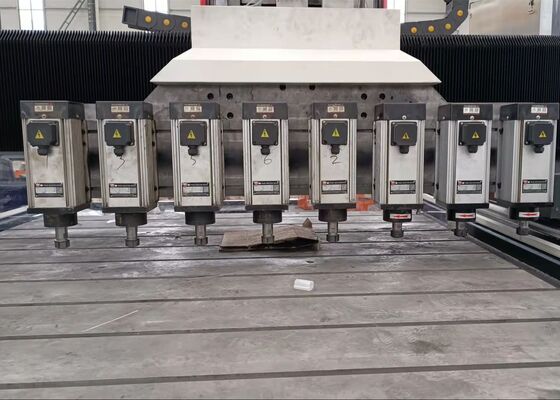

يتكون أساسا من طاولة عمل، ومركز متحرك، وكرسي متحرك، ورؤوس قوة الحفر المتعددة، وجهاز التشحيم التلقائي، وأجهزة الحماية، وجهاز التبريد المتداول،نظام التحكم الرقمي، ونظام كهربائي. مدعومة وتوجيه من قبل أزواج دليل التدحرج وتحركها من قبل أزواج المسامير الرصاص الدقة، أداة الماكينة تمتلك دقة عالية في تحديد المواقع والقدرة على التكرار.
1أجهزة التشحيم والحماية الآلية:
هذه الآلة مجهزة بجهاز التشحيم التلقائي التوزيع الحجمي للضغط الصنع في تايوان، والذي يمكنه تلقائيًا تزيين جميع الأجزاء المتحركة مثل الدوائر التوجيهية، المسامير الرصاصية،و المعدات، لا تترك أي بقاع عمياء وضمان عمر خدمة آلة الماكينة. محاور X و Y مجهزة بغطاءات واقية ضد الغبار ، ويتم تحيط طاولة العمل بمحاولات مضادة للرذاذ.
2. نظام كيوان الكامل الحافلة القيمة المطلقة
هذا نظام مخصص لآلات الحفر والطحن CNC Keyuan. يتم تشغيل المحركات بواسطة محركات سيرفو ذات قيمة مطلقة عالية الدقة. يحتوي على واجهة RS232 وشاشة عرض ملونة،واجهة تشغيل صينية، وتدعم مدخلات USB في الموقع / خارجية.
3وظيفة الذاكرة
في حالة انقطاع مفاجئ للطاقة أو أي انقطاع تشغيلي آخر ، تسمح هذه الوظيفة باستعادة موقع آخر حفرة تم حفرها قبل انقطاع الطاقة بسرعة وسهولة.يمكن للمشغلين المضي قدما في الخطوة التالية بسرعة، توفير وقت البحث.
4ليزر التداخل:
يستخدم جهاز تفاعل ليزر من شركة رينيشاو في المملكة المتحدة للتعديل، والتحقق بدقة والتعويض عن خطأ الطول، رد الفعل، ودقة التوضيح،و قابلية التكرار لضمان استقرار الديناميكية والستاتيكية للآلة ودقة التصنيعفحص العصا: يتم فحص كل آلة باستخدام عصا من شركة رينيشاو في المملكة المتحدة لتعديل الدائرة الحقيقية ودقة الهندسة للآلة.ويقوم في نفس الوقت تجارب القطع الدائري لضمان دقة التصنيع ثلاثي الأبعاد للآلة ودقة الدورة.
