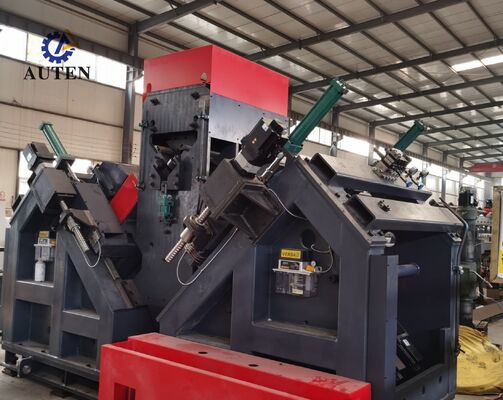

آلة حفر الزاوية والتمييز الصناعية للإنتاج البرج الكهربائي

آلة حفر ووسم الزوايا CNC الصناعية لتصنيع أبراج الطاقة

استخدام المنتج:

تم تصميم خط إنتاج زوايا الصلب CNC المصمم خصيصًا هذا خصيصًا لإجراءات الحفر والختم للصلب الزاوي الكبير عالي القوة - وهو مادة رئيسية تستخدم حصريًا في تصنيع أبراج خطوط النقل. يتيح خط الإنتاج تشغيلًا عالي الدقة لجميع الثقوب المطلوبة على الصلب الزاوي، مما يوفر جودة ثقوب فائقة، ودقة موضعية دقيقة، وكفاءة إنتاج متميزة، وأداء آلي متقدم.

المعلمات الرئيسية:

ميزات المنتج:

يتميز خط إنتاج حفر زوايا الصلب CNC بهيكل تصنيع مؤتمت للغاية، يدمج نظام تحميل المواد التلقائي المكون من ناقل تغذية عرضي وآلية تحميل دوارة، ونظام تفريغ تلقائي، ووحدة تغذية مواد ذكية. يمكن إكمال جميع عمليات حفر زوايا الصلب والختم والوسم من خلال دورة معالجة مستمرة واحدة دون تدخل يدوي أثناء التشغيل. هذا التشغيل الآلي المتقدم يقلل بشكل كبير من متطلبات العمالة، ويحسن كفاءة الإنتاج، ويعزز اتساق العملية وموثوقية التشغيل.

تعتمد وحدة الوسم لخط إنتاج حفر ووسم زوايا الصلب CNC على تصميم هيكلي مغلق عالي الصلابة، مما يضمن استقرارًا ميكانيكيًا ممتازًا ودقة تشغيل طويلة الأمد. يتكون نظام الوسم من قاعدة دعم ثابتة مثبتة على إطار الماكينة، ومنصة عمل متحركة، وتجميع رأس وسم بالحروف يعمل بالهيدروليك. وفقًا للأوامر التي تم إنشاؤها بواسطة نظام تحكم CNC، يتم إجراء عمليات الوسم تلقائيًا في المواقع المحددة في الرسومات الهندسية. لاستيعاب مقاطع الصلب الزاوية ذات المواصفات المختلفة، تم تجهيز الماكينة أيضًا بآلية تعديل يدوية، مما يسمح بتحديد الموضع الرأسي المرن لتجميع الوسم المتحرك وضبط دقيق لموقع رأس الوسم وفقًا لمتطلبات الإنتاج المحددة.

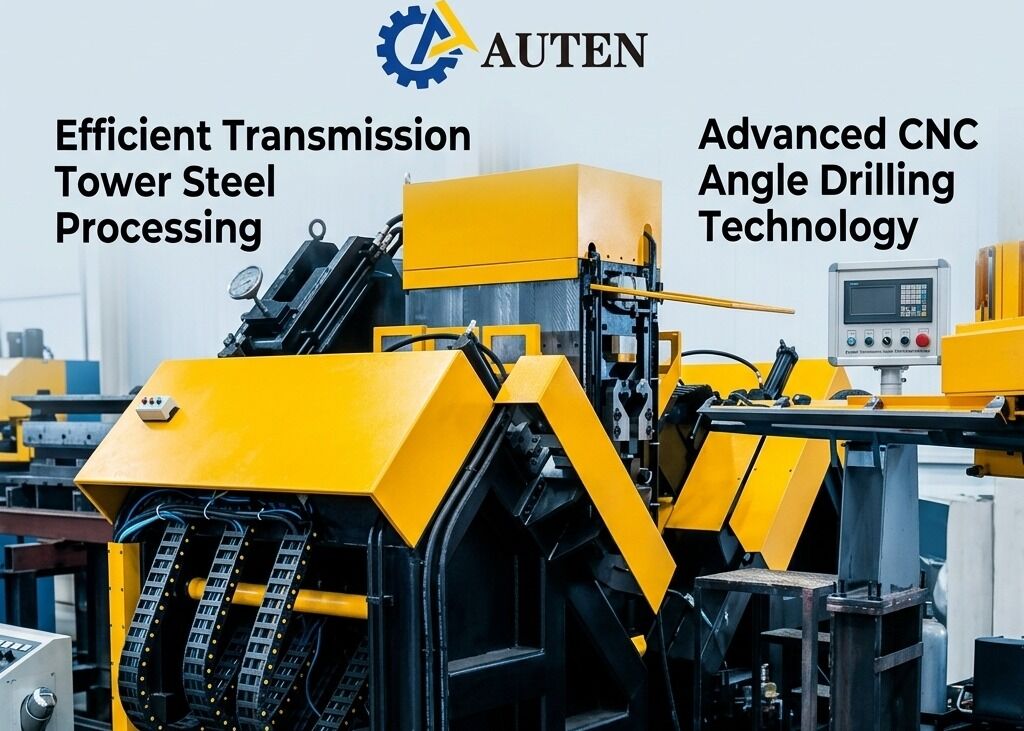

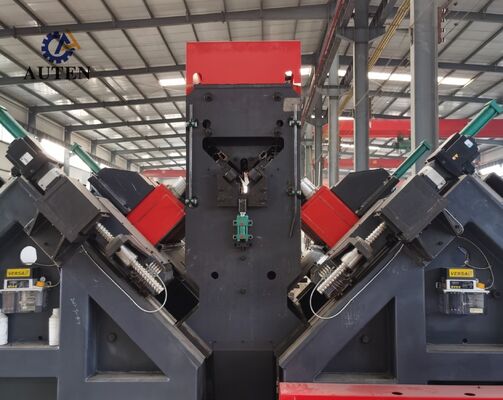

يوفر نظام الحفر لمعدات معالجة أبراج النقل CNC دقة تحديد موضع ثقوب متميزة واتساقًا في التشغيل. يتم تشغيل آلية التغذية بواسطة محرك سيرفو عالي الأداء وتستخدم هيكل نقل بالترس والترس لحركة مستقرة للمواد. تم تجهيز نظام التغذية بنظام اكتشاف موضع الترس ومشفر تغذية موضع عالي الدقة، مما يشكل بنية تحكم كاملة بحلقة مغلقة لضمان تحديد موضع دقيق لقطعة العمل. في الوقت نفسه، يتم تشغيل رؤوس طاقة الحفر التي تتحرك على طول اتجاهي الشفة للصلب الزاوي بواسطة محركات سيرفو من خلال آليات نقل برغي كروي دقيق، مما يضمن دقة تحديد موضع ثقوب ممتازة وجودة تشغيل فائقة على مكونات الصلب الزاوي.

تم تجهيز نظام الكمبيوتر الصناعي بواجهة سهلة الاستخدام باللغة الصينية، مما يتيح تشغيلًا مريحًا لموظفي الإنتاج. يدعم النظام العرض الرسومي لتخطيطات قطع العمل ومعلومات إحداثيات الثقوب، مما يبسط التحقق من التشغيل ومراقبة العملية. بالإضافة إلى ذلك، يسمح بالاستيراد المباشر لبرامج المعالجة التي تم إنشاؤها بواسطة برامج برمجة احترافية، مما يحسن بشكل كبير من كفاءة إدارة برامج التشغيل وتخزينها واسترجاعها مع تعزيز التنظيم العام للإنتاج.

تشمل عينات العرض مجموعة واسعة من مواصفات الصلب الزاوي القياسية وأنماط الثقوب النموذجية المطبقة عادة في تصنيع أبراج خطوط النقل. تتيح قطع العمل التمثيلية هذه للعملاء والمهندسين ومفتشي الجودة تقييم أداء تشغيل المعدات بصريًا، بما في ذلك دقة الحفر وجودة الوسم واتساق المعالجة. توفر مرجعًا عمليًا وموثوقًا للتحقق مما إذا كانت المعدات يمكن أن تلبي متطلبات التصنيع الفعلية لإنتاج أبراج النقل.

في مشاريع نقل الطاقة فائقة الجهد (UHV)، يجب أن تتحمل أبراج النقل الظروف البيئية القاسية، وحالات التحميل المعقدة، والإجهادات الهيكلية طويلة الأمد. يلعب نظام معالجة الصلب الزاوي CNC هذا دورًا حاسمًا في تصنيع مكونات الصلب الزاوي التي تشكل الإطار الأساسي الحامل للحمل لأبراج النقل. تقوم المعدات بإجراء عمليات حفر ووسم عالية الدقة على الصلب الزاوي المستخدم لأجسام الأبراج، والأذرع المتقاطعة، وغيرها من الأعضاء الهيكلية الرئيسية، مما يضمن دقة تحديد موضع الثقوب، وأداء اتصال موثوقًا، ودقة تجميع ممتازة. من خلال تحسين السلامة الهيكلية والسلامة التشغيلية وموثوقية الخدمة طويلة الأمد، يوفر النظام حلاً فعالًا وموثوقًا للبنية التحتية الحديثة لنقل الطاقة وإنتاج أبراج النقل على نطاق واسع.
