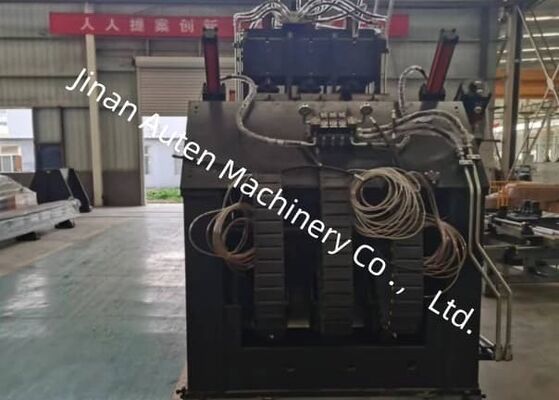

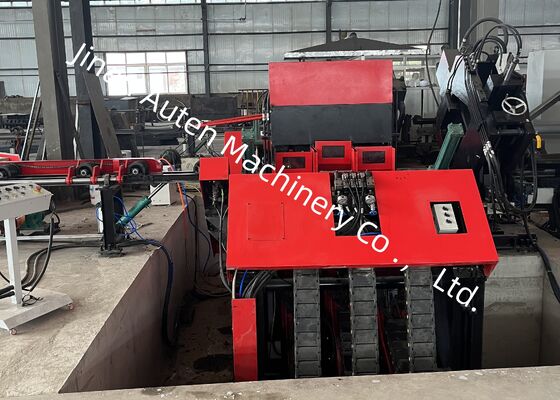

آلة حفر ووسم الزوايا CNC أوتوماتيكية بالكامل بـ 9 محاور CNC

آلة حفر ووسم بزوايا CNC أوتوماتيكية بالكامل مع 9 محاور CNC

استخدام المنتج:

خط إنتاج حفر ووسم الزوايا CNC مصمم خصيصًا للحفر والوسم عالي الدقة للزوايا الفولاذية الكبيرة وعالية القوة المستخدمة في تصنيع أبراج نقل الطاقة. تم تصميمه لتنفيذ أنماط ثقوب معقدة بدقة موضعية استثنائية وجودة تشغيل فائقة وقابلية تكرار متسقة، يوفر خط الإنتاج مستوى عالٍ من الأتمتة وكفاءة تصنيع فائقة، مما يجعله حلاً مثاليًا لمعالجة الفولاذ الإنشائي الحديث بكميات كبيرة.

المعلمات الرئيسية:

ميزات المنتج:

1. حل تصنيع أوتوماتيكي بالكامل
تم تجهيز خط الإنتاج بنظام متقدم للمناولة الآلية للمواد، بما في ذلك وحدات النقل العرضي، وآليات التحميل الدوارة، وأجهزة التغذية الأوتوماتيكية، وأنظمة التفريغ، وتجميعات النقل. تكتمل جميع عمليات الحفر والوسم من خلال دورة تشغيل متكاملة مستمرة، مما يقلل بشكل كبير من العمليات اليدوية، ويقلل من متطلبات العمالة، ويعزز كفاءة الإنتاج، واستقرار العملية، والموثوقية الإجمالية للتصنيع.

2. نظام حفر دقيق عالي الكفاءة

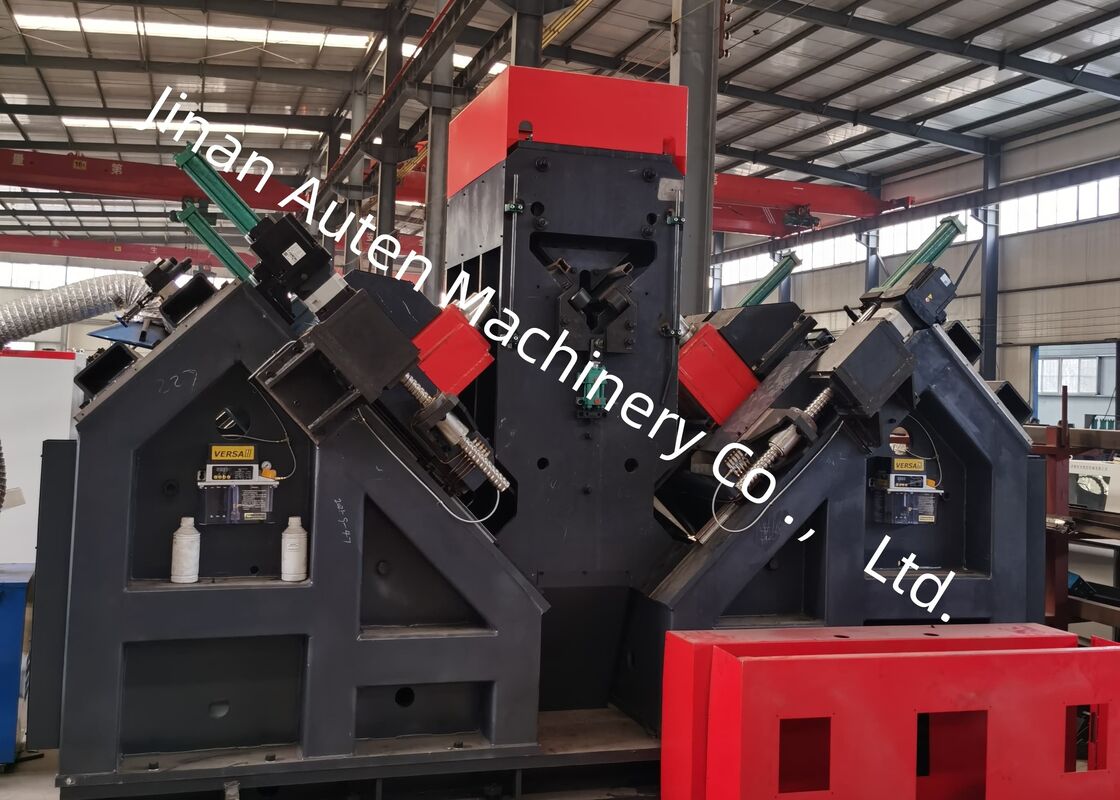

تعتمد وحدة الحفر على أنظمة عمود دقيقة عالية الجودة BT40 مصنعة في تايوان، تتميز بتصميم توصيل داخلي للسائل المبرد لتحقيق دقة حفر ممتازة وجودة سطح ثقب فائقة وعمر أداة طويل. تم تكوين المعدات بستة رؤوس عمود يتم التحكم فيها بواسطة CNC مرتبة بشكل متماثل، مع ثلاث وحدات حفر مثبتة على كل جانب من مقطع الزاوية الفولاذية. عند تشغيل ثقوب بنفس القطر والمسافة المتساوية من الحافة المرجعية، يمكن لوحدات العمود المقابلة العمل في وقت واحد، مما يحسن بشكل كبير من كفاءة المعالجة مع الحفاظ على دقة تحديد موضع فائقة.

3. واجهة متقدمة بين الإنسان والآلة (HMI)
يتميز نظام التحكم CNC بواجهة تشغيل ثنائية اللغة الصينية والإنجليزية مع عروض رسومية بديهية لتخطيطات قطع العمل، ومعلومات التشغيل، وحالة التشغيل. يبسط التصميم سهل الاستخدام تشغيل الجهاز، ويحسن كفاءة البرمجة، ويقلل من متطلبات تدريب المشغلين.

4. نظام برمجة ذكي وفعال
تم تطوير نظام البرمجة لعملية مريحة وفعالة. يحتاج المشغلون فقط إلى إدخال معلمات التشغيل الأساسية، بما في ذلك أبعاد قطع العمل، وقطر الثقوب، والمسافات بين الثقوب، وكميات الإنتاج، وبعد ذلك يقوم النظام تلقائيًا بإنشاء برامج التشغيل المطلوبة. يدعم النظام أيضًا الاستيراد المباشر لبيانات معالجة CAD/CAM والتوافق الكامل مع ملفات TEKLA NC1، مما يتيح التكامل السلس مع تدفقات العمل الهندسية الرقمية والتصنيع الذكي الحديث.

5. مكونات أساسية موثوقة
تدمج الآلة مكونات هيدروليكية وهوائية وكهربائية عالية الجودة مقدمة من مصنعين ذوي سمعة دولية. يضمن هذا التكوين تشغيلًا موثوقًا به، واستقرارًا ممتازًا للنظام، وتقليل متطلبات الصيانة، وإطالة عمر خدمة المعدات في بيئات الإنتاج الصناعي المستمر.

6. نظام مراقبة وتشخيص ذكي
يتتبع نظام مراقبة ذكي متقدم باستمرار ظروف تشغيل المعدات ويكتشف تلقائيًا المواقف غير الطبيعية وأعطال النظام في الوقت الفعلي. تتيح وظيفة التشخيص هذه تحديد الأعطال بسرعة، وتبسيط إجراءات الصيانة، وتقليل انقطاعات الإنتاج، وتحسين التوفر الإجمالي للمعدات.

7. وحدة قص دقيقة اختيارية
تتوفر وحدة قص مزدوجة الشفرات اختيارية لتوسيع قدرات معالجة خط الإنتاج بشكل أكبر. باستخدام تقنية القطع المتقدمة، توفر الوحدة أداء قص عالي الدقة، وكفاءة إنتاج محسنة، وأسطح قطع ناعمة وعالية الجودة، مما يجعلها مناسبة لتطبيقات تصنيع الفولاذ الإنشائي المتطلبة.

تشمل قطع العمل التجريبية مقاطع زوايا قياسية وتكوينات ثقوب نموذجية مطبقة بشكل شائع في تصنيع أبراج النقل. توفر هذه العينات التمثيلية للعملاء والمهندسين والمتخصصين في مراقبة الجودة أساسًا عمليًا لتقييم دقة التشغيل، وجودة الثقوب، واتساق الأبعاد، وأداء المعالجة الإجمالي، مما يؤكد بوضوح قدرة خط الإنتاج على تلبية متطلبات التصنيع الصارمة لتصنيع الأبراج الحديثة.

في مشاريع نقل الطاقة فائقة الجهد (UHV)، يجب أن تتحمل أبراج النقل الظروف البيئية القاسية والإجهادات الهيكلية الكبيرة طوال عمر خدمتها. يلعب خط الإنتاج هذا دورًا أساسيًا في تصنيع مكونات الزوايا الفولاذية التي تشكل الهياكل الأساسية الحاملة لأبراج النقل. يقوم بعمليات حفر وخرق عالية الدقة على أعضاء الزوايا الفولاذية المستخدمة لأجسام الأبراج، والأذرع المتقاطعة، والتجميعات الهيكلية الهامة الأخرى، مما يضمن دقة تحديد موضع الثقوب، وجودة اتصال موثوقة، ودقة تجميع ممتازة. من خلال تعزيز القوة الهيكلية والسلامة التشغيلية والموثوقية طويلة الأجل، يوفر النظام حلاً تصنيعيًا فعالًا وموثوقًا للبنية التحتية المتقدمة لنقل الطاقة وإنتاج أبراج النقل على نطاق واسع.
