تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 4000x8000 ملم | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | الأعلى. قطر الحفر (مم): | φ90 |
| الأعلى. سمك (مم): | ≤300 | التنصت القطر: | M3-M36 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 22/30/37 |

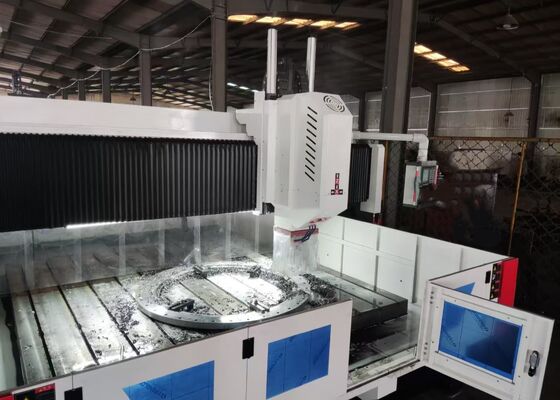

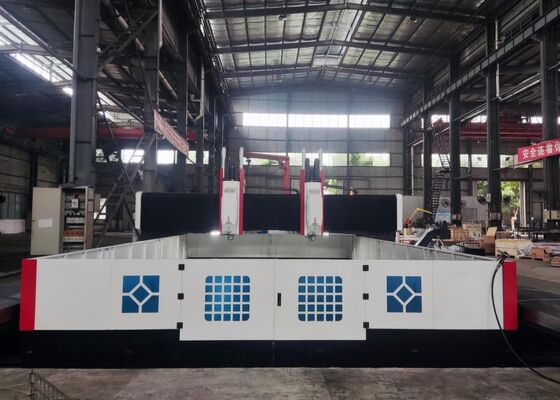

آلة حفر CNC أوتوماتيكية لتغيير الأدوات لتصنيع معدات البتروكيماويات وصناعة بناء السفن
مقدمة المنتج:

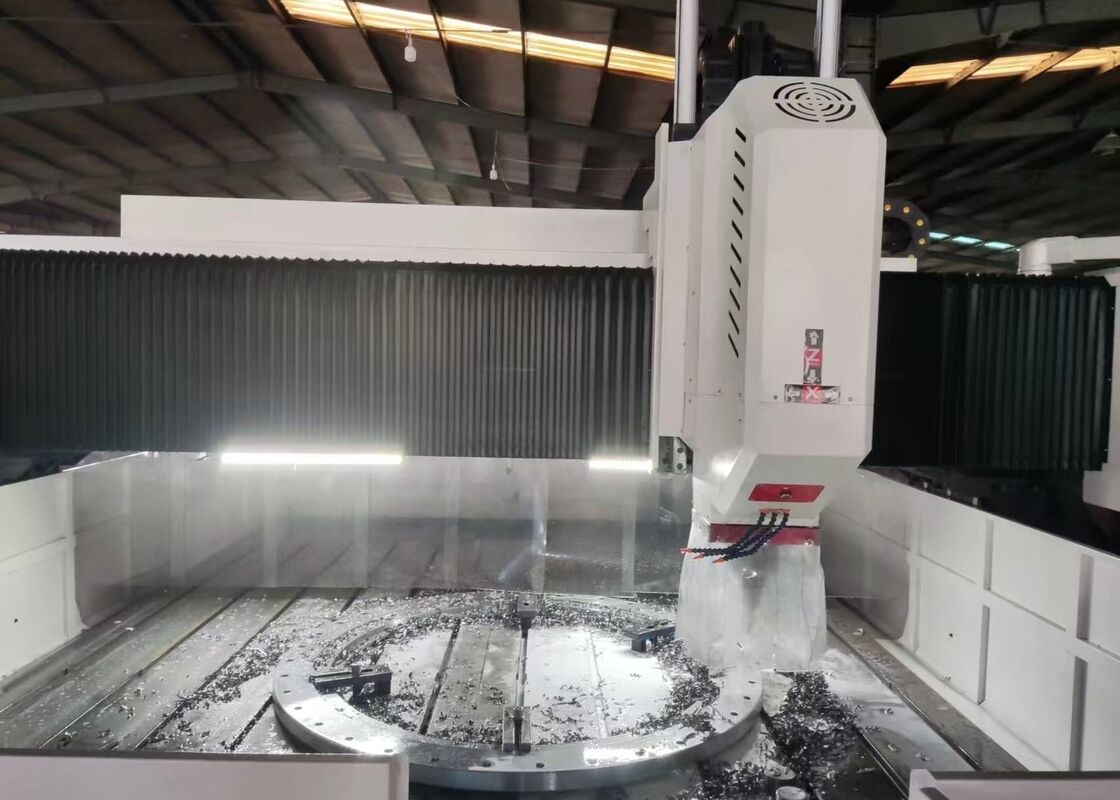

هذه الآلة عبارة عن آلة حفر وطحن CNC عالية السرعة متنقلة من نوع الجسر، مصممة بشكل أساسي لعمليات الحفر والتنصت والطحن على مكونات مثل ألواح الصلب، والشفاه، والمبادلات الحرارية، وألواح الأنابيب، والحلقات الدوارة. وهي تدعم استخدام مثاقب الكربيد للحفر عالي السرعة مع التبريد الداخلي. الآلة مجهزة بنظام KND أو CNC للتحكم بالحافلة، مما يوفر سهولة التشغيل ويمكّن الأتمتة. وهي مثالية لتحقيق دقة عالية وتنوع وكفاءة إنتاج دفعات صغيرة إلى متوسطة الحجم مع قدرات متعددة الأصناف.
تكوين المنتج:
| الموديل | PHD4080 | |
| حجم قطعة العمل | طول × عرض (مم) | 4000 × 8000 |
| عرض فتحة T لطاولة العمل (مم) | 28 | |
| رأس طاقة الحفر | الكمية. | 1 أو 2 |
| مخروط المغزل | BT50 | |
| الحد الأقصى لقطر الحفر (مم) | Φ90 | |
| الحد الأقصى للسماكة (مم) | ≤300 | |
| قطر التنصت | M3-M36 | |
| سرعة المغزل (دورة في الدقيقة) | 30 ~ 3000 | |
| قوة محرك المغزل المؤازر (كيلوواط) | 22/30/37 | |
| الحركة الجانبية لرأس الطاقة (محور X) | الحد الأقصى للسكتة الأفقية (مم) | 4000 |
| سرعة الحركة الجانبية (دورة في الدقيقة) | 0 ~ 6 | |
| قوة المحرك المؤازر للحركة الجانبية (كيلوواط) | 3.6 | |
| الحركة الطولية للجسر (محور Y) | الحد الأقصى لسكتة التغذية (مم) | 8000 |
| سرعة حركة التغذية (م/دقيقة) | 0 ~ 6 | |
| قوة المحرك المؤازر للتغذية (كيلوواط) | 3.6/5.5 | |
| حركة تغذية عمودية للرام (محور Z) | الحد الأقصى للسكتة (مم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0 ~ 4 | |
| قوة المحرك المؤازر (كيلوواط) | 3.6 | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.01/1000 |
| النظام الكهربائي | نظام CNC | FAGOR/ KND/ GSK |
| مغير الأدوات | نوع القرص (اختياري) | 24 موضع أداة |
| الحجم الكلي | طول × عرض × ارتفاع (م) | 13 × 6.9 × 6.2 |
ميزات المنتج
1. تتكون الآلة بشكل أساسي من سرير، وطاولة عمل، وجسر متحرك، ورأس مغزل عمودي من نوع رام، ونظام هيدروليكي، ونظام هوائي، ونظام تبريد، ونظام تشحيم مركزي، ونظام تحكم كهربائي، ونظام إزالة رقائق أوتوماتيكي.
2. في هذه السلسلة من الآلات، تكون طاولة العمل والجسر منفصلين، مع تحرك الجسر على قاعدتين. هذا التصميم يعزز بشكل كبير استقرار ودقة المعالجة مع توفير قدرة تحمل عالية.
3. طاولة العمل مصنوعة من الحديد الزهر الرمادي عالي الجودة.
تم بناء سرير الآلة وطاولة العمل من الحديد الزهر الرمادي عالي الجودة (HT300)، مع تخفيف الإجهاد من خلال معالجتين حراريتين بالتقسية. للتخفيف من الرنين الناتج أثناء عملية الحفر وإطالة العمر التشغيلي لمثقاب الكربيد، تم تصميم السرير وطاولة العمل كمكونات مستقلة.
1. نظام إزالة الرقائق الأوتوماتيكي ونظام التبريد المتداول يقللان من وقت التوقف غير الإنتاجي ويقللان من كثافة العمالة. يُطلب من المشغل فقط تحميل وتفريغ قطعة العمل واستبدال المثاقب.
2. الآلة مجهزة بمغزل BT50 مصنوع في تايوان، يتميز بالتبريد الداخلي والدقة العالية. وهو متوافق مع مثاقب الكربيد. بالإضافة إلى ذلك، تستخدم الآلة أسطوانة تغيير أدوات هوائية، مما يسهل تغيير الأدوات. يتم تشغيل محرك المغزل الرئيسي عالي الطاقة بواسطة حزام متزامن مدفوع بمحرك مؤازر، مما يسمح له بدعم نطاق واسع من سرعات الدوران.
3. تم تصميم آلة الحفر CNC هذه بناءً على الخصائص المحددة ومتطلبات الدقة لقطعة العمل. تصميمها المدمج ومرونتها يضمنان أداءً مثاليًا، ويلبيان احتياجات المعالجة بفعالية. سواء كانت الثقوب مرتبة في نمط دائري أو خطي، فإن الآلة تحقق نتائج سريعة ودقيقة. على هذا النحو، فهي تمثل حلاً فعالاً من حيث التكلفة للغاية.
آلة قطع ألواح الجسر CNC هي حل صناعي قوي، تم تصميمه بدقة للمعالجة الدقيقة للمكونات من نوع الألواح والأجزاء الهيكلية. تم تصميم هذه المعدات خصيصًا للتعامل مع قطع العمل مثل الشفاه، والأقراص، والحلقات، والألواح المسطحة، بشرط أن يقع سمك المادة ضمن سعة التشغيل الفعالة المحددة للآلة.
في مرافق تصنيع الهياكل الفولاذية، تقوم آلة حفر الألواح هذه بتنفيذ عمليات حفر وطحن دقيقة على الألواح الهيكلية والمكونات المتصلة، مما يوفر أساسًا موثوقًا للتجميع القوي للهياكل الفولاذية. ضمن قطاع طاقة الرياح، توفر الآلة تشغيلًا عالي الدقة لأبراج توربينات الرياح والشفاه - وهي عمليات أساسية تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية، بما في ذلك الرياح الشديدة وتقلبات درجات الحرارة. لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور والدعامات، مما يضمن إنشاء اتصالات مستقرة ودائمة قادرة على تحمل الأحمال الديناميكية طوال العمر التشغيلي الطويل للجسور.
