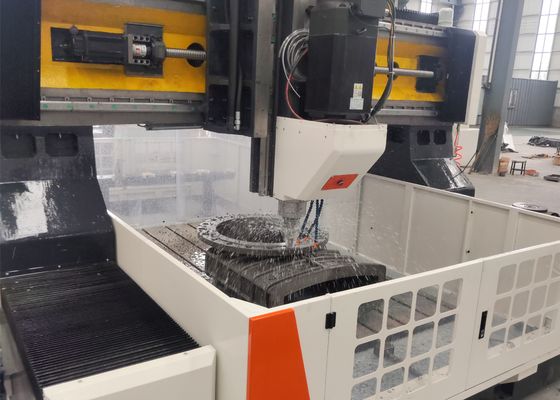

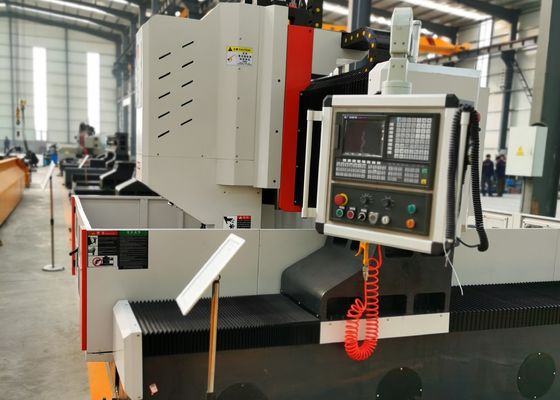

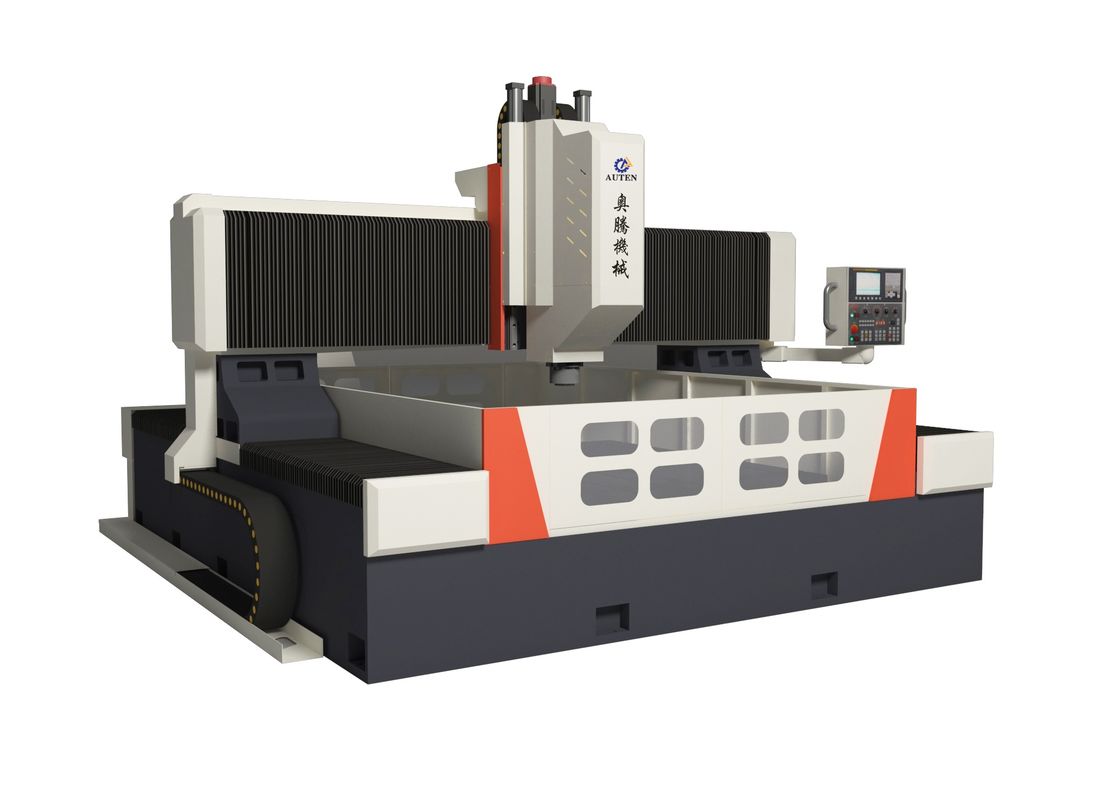

180 ملم الحد الأقصى للسمك حفر الصفيحة CNC والجهاز التقط أدوات الطحن BT50-150

180 ملم الحد الأقصى للسمك حفر الصفيحة CNC والجهاز التقط أدوات الطحن BT50-150

التطبيق:

يتم استخدامه أساسًا للحفر عالي الكفاءة لقطع العمل بما في ذلك الشظايا والأقراص والحلقات والصفائح ذات السماكة ضمن النطاق الفعلي.من خلال الثقوب والثقوب العمياء يمكن الحفر على كل من قطع المواد الواحدة والمواد المركبة. يتم التحكم في عملية معالجة آلة الجهاز رقميًا ، وتتميز بتشغيل مريح للغاية. وهي قادرة على تحقيق الأتمتة ، والدقة العالية ، والإنتاج المتعددوالتصنيع الجماعي.

1رأس قوة الحفر:

يتم تجهيز رأس قوة الحفر بمحرك فولاذ سيرفو مخصص ، والذي يستخدم حزام متزامن مسنى لتقليل السرعة وزيادة الدوران لدفع فولاذ دقة متخصصة.يتضمن المغزل تكوينًا من ستة صفوف من محامل الاتصال الزاوية اليابانية (أربعة في الأمام واثنان في الخلف) لتحقيق اختلاف السرعة دون خطوة.وهي مجهزة بنظام تغيير أدوات هوائية، مما يضمن استبدال الأدوات بدقة وسريعة ومريحة. يتم تشغيل حركة التغذية بواسطة محركات الخدمة ومسامير الكرات. محاور X و Y قادرة على الربط وتبني تحكم حلقة نصف مغلقة ،تمكين وظائف التداخل الخطي والقوسيحتوي الطرف الأخير من الغزل على فتحة متجعدة BT50 ومجهز بمفصل دوار عالي السرعة ، مما يسمح بالمعالجة مع مركز حفر U عالي السرعة.

2جهاز نقل:

تصميم الدقة العالية للسكك الحديدية والزلقات المستوردة من تايوان يضمن التشغيل السلس ويزيد بشكل فعال من قدرة الحمل الثقيل.

a. يستخدم محور X و محور Z كل منهما اثنين من الدليلات الخطية المتدحرجة كدليل و قاطرات تحمل الحمولة للحركة الأفقية و الرأسية على التوالي.هذا التكوين يلبي المتطلبات التقنية للحفر عالية السرعةللتحويل ، يستخدم محور X-axis و Z-axis محركات AC servo لدفع مسامير الكرة الدقيقة إلى الدوران ، وبالتالي تحقيق حركة خطية.

ب- يتم تجهيز المحور Y بمرشدين خطيين متدحرجين للعمل الثقيل على كلا الجانبين، يحتوي أحدهما على هيكل مثبت على الجانب، ويشكل مجتمعاً المسار المنزلق للمحور Y.هذا الإعداد يلبي متطلبات الصلابة والقوة العالية لإطار البورتري، مع توفير مزايا تقنية مثل معامل الاحتكاك المنخفض، سرعة الحركة العالية، أداء ممتاز لاستيعاب الاهتزازات، وعمر خدمة طويل.ناقل نقل المحور Y يعتمد تقنية محرك خدمة مزدوج محرك مزدوج محرك واحد على كل جانب، وبالتالي تحريك إطار بورتري وتمكين معالجة CNC.

3جهاز التشحيم الآلي و جهاز الحماية:

هذه آلة آلة مجهزة بجهاز تزيين أوتوماتيكي ذو ضغط جزئي من تايوانقادرة على تزيين جميع الأزواج الحركية تلقائيًا مثل قوائم التوجيه، المسامير والرفوف دون أي مناطق ميتة، وبالتالي ضمان عمر الخدمة للآلة الآلية.ويتم تثبيت مضادات الرذاذ المقاومة للماء حول مكتب العمل.

4ناقل الشريحة الآلي و جهاز التبريد الدائر:

يتم تثبيت ناقل رقائق تلقائي في الجزء الخلفي من مكتب العمل ، مع مرشح مثبت في نهايته. يعتمد ناقل رقائق تلقائي تصميم سلسلة مسطحة. يتم تثبيت مضخة تبريد على جانب واحد ،ومخرجها متصل بنظام تصفية المياه المركزي عن طريق خرطوميتدفق سائل التبريد إلى ناقل الشريحة، وبعد ذلك مضخة رفع ناقل الشريحة ضخ سائل التبريد في نظام تصفية منفذ المركزي.يتم بعد ذلك تداول سائل التبريد المرشح بواسطة مضخة تبريد عالية الضغط لأغراض التبريد القطع.

وهي مجهزة أيضًا بعربة نقل القطع ، مما يسهل نقل القطع الحديدية بسهولة. يحتوي هذا المعدات على أنظمة تبريد أدوات داخلية وخارجية:أثناء الحفر عالي السرعة، يتم تبريد الأداة عن طريق تفريغ المياه الداخلية، في حين يتم استخدام التبريد الخارجي لعمليات الطحن الخفيفة.

Sالمواصفات:
