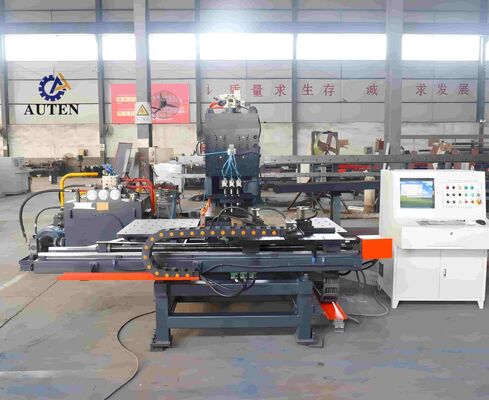

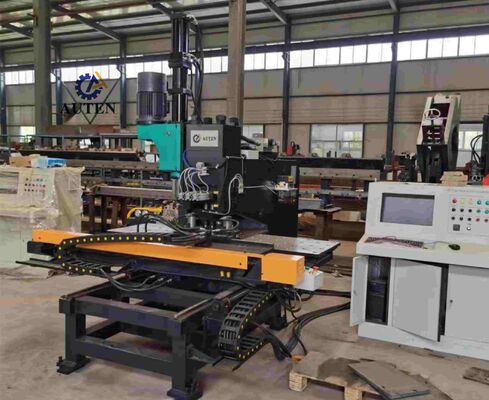

آلة CNC عالية السرعة لضرب لوحات العلامة والحفر مع المعالجة المتكاملة
مقدمة المنتج:
تتبنى آلة CNC الهيدروليكية للرمز والطعن / الحفر هيكل أسطوانة البستن الثابت ، مما يسمح بحركة أربعة اتجاهات وثمانية اتجاهات للعمل السلس والمستقر والموثوق به.يتم تحسين النظام الهيدروليكي لتقليل متطلبات قوة الاختراق في ظل ظروف الحمل الجزئي، مما يقلل بشكل فعال من ضغط التشغيل ويحسن من استقرار المعدات بشكل عام. مع التشغيل المستمر ، تحافظ الآلة على دقة معالجة ممتازة ، وأداء موثوق به ،ومدة خدمة طويلة.
تكوين المنتج:
| النموذج | BNHD120 | |
| الحجم الأقصى لقطعة العمل (ملم) | 1500*800 | |
| الحد الأقصى لقطر الخرق (ملم) | Φ26 | |
| أقصى قطر الحفر (ملم) | Φ50 | |
| مقطوعة من محور الحفر | BT2 ملفات | |
| سمك الصفيحة (ملم) | ضربات | 525 (Q235) |
| الحفر | 40 | |
| قوة الضرب (ك.إن) | 1000/1200 | |
| قوة العلامة (kN) | 800/1200 | |
| المسافة الدقيقة بين الثقب وحافة اللوحة (ملم) | ضربات | 25 |
| الحفر | يعتمد على قطر الثقب | |
| حجم الحرف ((ملم) | 14*10*19 | |
| كمية الشخصية | 12 | |
| محطات الغلاء | 4 | |
| سرعة تغذية الحفر (ملم/دقيقة) | 0~5000 | |
| مسار محور الحفر ((ملم) | 350 | |
| سرعة الدوران للفول الحفر ((r/min) | 30~3000 | |
| وضع البرمجة | برمجة الأوامر أو برامج رسم أو تخطيط Auto CAD | |
| الأبعاد الإجمالية L*W*H (m) | 3.3*3.2*3 | |
ميزة المنتج:
1يتم تصنيع إطار الآلة باستخدام هيكل صفيحة فولاذية لحام من النوع C ، مما يوفر صلابة متميزة ، ومقاومة الاهتزاز الممتازة ، ومساحة معالجة واسعة.وهي مجهزة بثلاثة محطات أدوات تلقائية، بما في ذلك محطة وضع علامات مخصصة واحدة ، مع تبديل وضع الأداة تلقائيًا لتحسين كفاءة المعالجة.يدعم نظام الضغط الهيدروليكي مواصفات مختلفة للقطعة العاملة ويستخدم كتلة تحديد الموقع ذات الإشارة الصفرية للتحديد الدقيق، بينما يضمن طاولة عمل نقل الكرة حركة المواد بسلاسة. يتم تشغيل أنظمة المحورين X و Y بواسطة محركات سيرفو ومسامير الكرة الدقيقة ،ونظام التحكم CNC محوري مزدوج يدير بدقة مواقف الخرق لتحقيق معالجة آلية بالكامليمكن للمشغلين إدخال معايير قطعة العمل في الكمبيوتر، مما يسمح لبرامج التصنيع ليتم إنشاؤها وتخزينها وإعادة استخدامها للإنتاج في المستقبل.
2الجهاز يدمج تكنولوجيا التحكم المتقدمة CNC مع نظام تغذية محرك سيرفو مدفوع، وتوفير كفاءة عالية في المعالجة، وتحديد المواقع الدقيقة،ونوعية معالجة ثابتة طوال الإنتاج المستمر.
3تتبنى الوحدات الوظيفية الرئيسية تصميمًا هيكليًا وحدويًا ، مما يسهل صيانة المعدات ، ويحسن كفاءة استبدال المكونات ، ويقلل من وقت توقف الآلة.
4.الآلة قادرة على إكمال عمليات متعددة، بما في ذلك الخزعة، والتمييز، والحفر، على لوحة فولاذية واحدة ضمن دورة معالجة متكاملة واحدة،تحسين كفاءة الإنتاج بشكل كبير.
5يحتوي نظام الحفر على تحديد المواقع السريع، وتغذية دقة منخفضة السرعة أثناء التصنيع، وحركة العودة السريعة بعد الانتهاء، مما يحسن من كفاءة المعالجة ويقلل من وقت الدورة.
6يوفر نظام برمجة CNC واجهة تشغيل بديهية ، مما يسمح للمشغلين بإدخال قطرات الحفر والإحداثيات مباشرة.كما أنها تدعم برامج التصنيع التي تم إنشاؤها بواسطة أنظمة CAD / CAM وملفات البيانات التي تم إنشاؤها من خلال برنامج الرفع، مما يتيح إدارة الإنتاج الرقمي الفعال.
7تتبنى وحدة الطاقة الهيدروليكية تكوين مضخة مزدوجة ومحرك واحد مع نظام تبريد مياه متكامل. تستخدم جميع الأنابيب الهيدروليكية اتصالات من نوع الغطاء،بينما يتم توفير الأنبوبات ومكونات الختم من قبل الشركات المصنعة المعترف بها دوليا لضمان الأداء الهيدروليكي الموثوق به وطول عمر الخدمة.
8تستخدم أنظمة القيادة على محور X و Y محركات الخدمة عالية الأداء ، ومسامير الكرة الدقيقة ، وطرق توجيه خطية ، مما يوفر دقة وضع متفوقة ، وتكرار ممتاز ،وأداء معالجة ثابت على المدى الطويل.
9.الآلة مجهزة بنظام التشخيص الذاتي الذكي الذي يراقب باستمرار ظروف التشغيل ، ويحدد العيوب تلقائيًا ،ويوفر معلومات الخطأ المقابلة لتسهيل تسوية المشاكل والصيانة السريعة.
10. تصميم الآلة المثالي يقلل من عبء العمل اليدوي ويقلل من الجهد البدني للمشغل ، مما يخلق بيئة عمل أكثر أمانًا وكفاءة وأكثر ملاءمة.

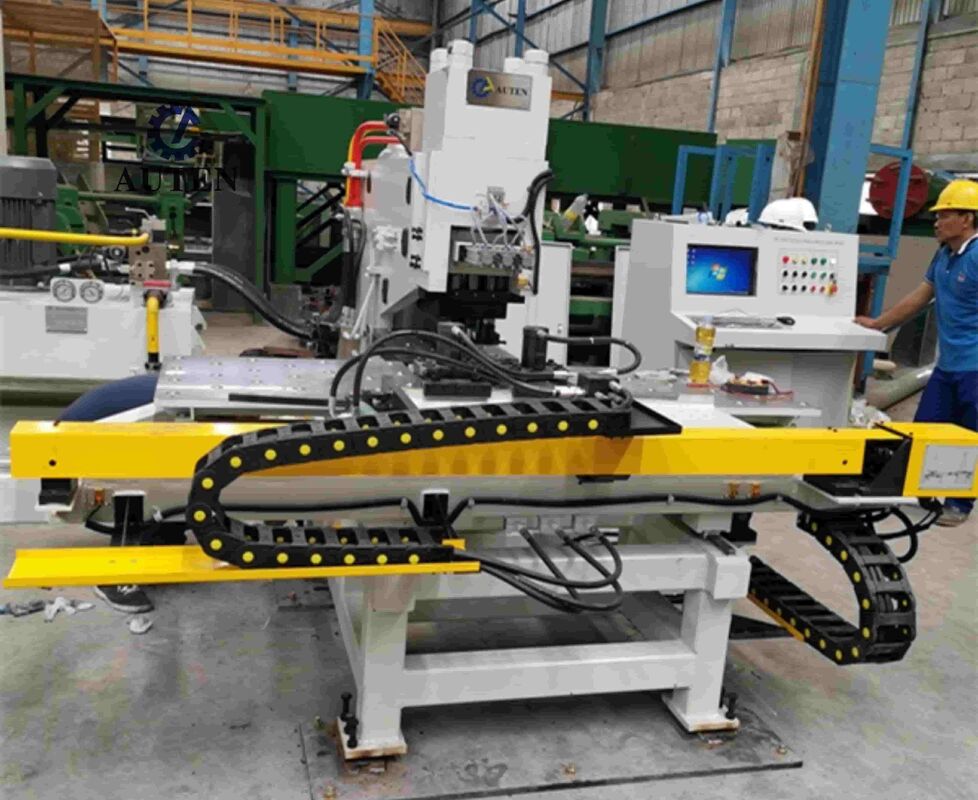

تفاصيل الجهاز:
تم تصميم هذا النظام المتخصص في معالجة المعادن بعناية لإجراء عمليات الطحن والتمييز والحفر على لوحات الصلب في صناعة تصنيع أبراج الصلب.يوفر دقة عالية في التصنيع، تلبية متطلبات صارمة للتسامح والتصميم السطحي. بالإضافة إلى استخدامها الأساسي في قطاع برج الصلب، هذه المعدات متعددة الاستخدامات تنفذ باستمرارعمليات وضع العلامات على لوحات معدنية لمجموعة واسعة من التطبيقات الصناعيةيضمن تعزيز الكفاءة التشغيلية ومعالجة دقيقة لقطع العمل المعدنية المختلفة ، وتبسيط تدفقات العمل وتحسين نوعية المنتجات في مختلف الصناعات.
