تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30 م/دقيقة |
| إبراز: | معدات ثقب CNC احترافية,معدات ثقب CNC أوتوماتيكية,معدات ثقب CNC للألواح المسطحة |
||
معدات القطع الآلية ذاتية الطولية المهنية
مقدمة المنتج
شركتنا قد نجحت في تطوير خط إنتاج معالجة الصفائح المعدنية المتقدمة CNC مصممة خصيصًا لضربات عالية الدقة من الأشعة الطولية للسيارات الثقيلة.مصممة لمكونات الشعاع الواسعة جداً والسميكة المستخدمة على نطاق واسع في الشاحنات الثقيلة، مركبات التعدين، آلات البناء، وغيرها من المركبات التجارية المتخصصة، ويقدم النظام دقة التصنيع المتميزة، وكفاءة الإنتاج العالية،وأداء تشغيلي مستقر على المدى الطويليوفر حل تصنيعي ذكي وموثوق به لإنتاج هيكل السيارات الحديث.
المعلمات التقنية الرئيسية:
| لا، لا، لا | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم و نطاق صفيحة المعالجة | |
| 3 | الطول | 4000-8000ملم |
| العرض | 200-550ملم | |
| سمك | 3 ′′6 ملم | |
| مادة الصفائح الواردة ثني المنجل | ≤7mm/10m | |
| عدم مساوية الصفائح على محور X | ≤10mm/1000mm ،≤20mm/8000mm | |
| عدم مساواة الصفائح على محور Y | 5 ملم | |
| طلاء الصفائح | ≤50ملم | |
| الخصائص الميكانيكية لمادة الورق | σb=510850N/mm2 | |
| 4 | أقصى قطر للجرح | φ60mm |
| 5 | عدد الوحدات | 25 |
| 6 | السرعة القصوى | |
| محور إكس | الحد الأقصى = 50m/min | |
| محور Y | الحد الأقصى = 30m/min | |
| 7 | دقة المعالجة | |
| محور إكس | ±0.25/600mm ،±0.50 / 3000mm،±0.7 / 8000 mm | |
| محور Y | ±0.2 ملم / 600 ملم | |
| 8 | طريقة المعالجة | تصفية |
| 9 | الإشارة |
محور X على طول الصفيحة، وتعتمد إحداثيات X للثقب على نهاية الصفيحة؛ محور Y هو عرض الصفيحة، والمرجع هو خط الوسط. |
| 11 | وضع العمل | اليدوي، التلقائي |
خصائص المنتج

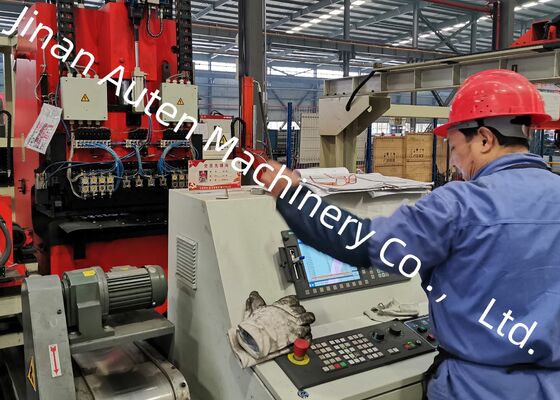

1خط الإنتاج يدمج نظام التحكم 828D CNC عالي الأداء مع آلية تغذية متقدمة مدفوعة بالخدمةتحقيق معالجة عالية السرعة مع الحفاظ على دقة أبعاد ممتازة، وتكرارية الموقع المتفوقة، وجودة معالجة ثابتة طوال دورة الإنتاج الكاملة.
2يتم دمج آلية مركزية تلقائية خاضعة للتحكم بالخدمة في مجموعة أدوات الدعمتمكين المعالجة الفعالة للأعمدة الطولية مع تشكيلات مختلفة للقطع العرضييُعوض النظام تلقائيًا عن اختلافات الارتفاع تتراوح من 0~200 ملم، مما يضمن محاذاة قطعة العمل الدقيقة، ودعم المواد المستقر،وأداء تغذية موثوق به أثناء عمليات التصنيع.
3. تدعم المعدات تركيب ما يصل إلى 25 محطم طحن بأقطار مختلفة ، مما يوفر ترتيبات أدوات متعددة الاستخدامات وتكييف الإنتاج الفعال.يسمح نظام إدارة الطفرة الأمثل باستبدال سريع وتعديل مريح، مما يقلل بشكل فعال من وقت إعداد الإعداد مع تحسين مرونة التصنيع وكفاءة التشغيل العامة.

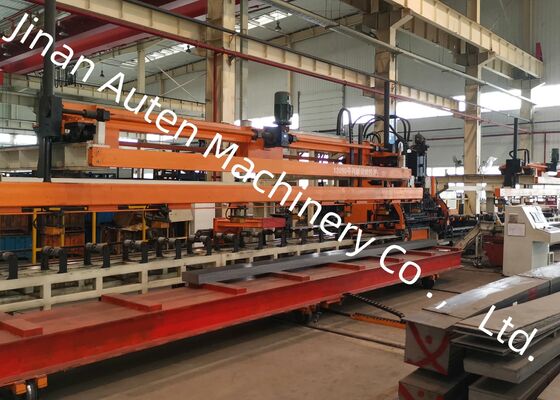

4يتم تنفيذ دورة التصنيع الكاملة، بما في ذلك تحميل المواد، عمليات الاختبار، وتفريغ المكونات النهائية، تلقائيًا من خلال نظام إنتاج متكامل.هذه الأتمتة المتقدمة تقلل من التدخل اليدوي، يقلل من متطلبات العمالة ، ويحسن بشكل كبير من القدرة الإنتاجية واستقرار العملية ومتانة المنتج.
5يتم نقل نفايات الخرطوشة التي تولد أثناء المعالجة وتجميعها تلقائيًا من خلال نظام إزالة الخردة المتكامل. هذا التصميم يحافظ على بيئة عمل نظيفة ،يمنع تراكم المواد، ويضمن تشغيل الإنتاج المستمر والفعال وغير المنقطع.
6. يدعم برنامج البرمجة الذكية الاستيراد المباشر لرسومات AutoCAD وملفات DXF التي تم إنشاؤها بواسطة منصات CAD الرئيسية المختلفة.,يقوم النظام تلقائيًا بتحليل بيانات التصميم وتحويلها إلى برامج معالجة، مما يسهل إجراءات البرمجة، ويقلل من وقت إعداد الإنتاج،وتقلل من أخطاء التشغيل المحتملة، تحسين كفاءة التصنيع بشكل عام.
عرض المنتج يقدم مجموعة مختارة بعناية من عينات الأشعة الطولية النهائية المصنعة على خط الإنتاج الآلي هذا ،تمثل مجموعة متنوعة من المواصفات المستخدمة عادة في شاحنات التعدين، والسيارات التجارية الثقيلة، وآليات البناء، ومعدات النقل المتخصصة. هذه القطع العاملة التجريبية توضح بوضوح دقة تحديد مكان الثقوب الاستثنائية للآلة،جودة إبرة متفوقة، والاتساق الأبعاد المتميزة، مما يسمح للعملاء، والمهندسين، ومفتشين الجودة لتقييم مباشرة القدرة المعدنية للمعدات، ودقة التصنيع،وموثوقية الإنتاج.

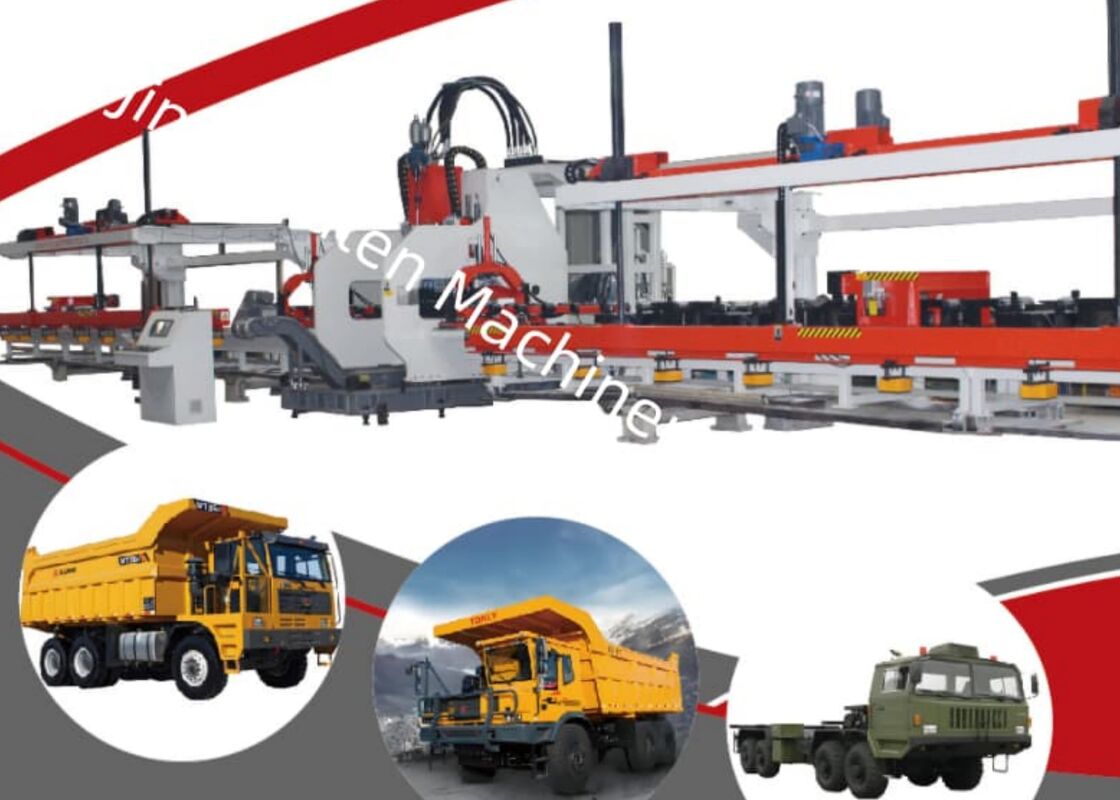

هذه الآلة المتقدمة لضرب الحزم الطولية من CNC مصممة خصيصًا للضرب الدقيق للحزم الطولية المسطحة المستخدمة في صناعة التصنيع للسيارات.يتم تطبيقها على نطاق واسع في إنتاج أشعة طولية للشاسيز للشاحنات الثقيلة، مركبات التعدين، آلات البناء، وغيرها من المركبات التجارية المتخصصة.من خلال إنتاج أنماط حفر دقيقة للغاية تلبي متطلبات صارمة في التجميع الهيكلي والهندسة، توفر المعدات حلًا قابلًا للثقة في التصنيع للمكونات الحيوية تحمل الحمل.والقدرة على الإنتاج الآلي تساهم بشكل كبير في تحسين كفاءة التصنيع، وتحسين سلامة الهيكل، ونوعية المنتج متفوقة باستمرار.
