CNC زاوية حفر آلة المواقع مزدوجة 5 محور روبوت غانتري للحامية برج نقل دقيق

آلة ثقب الزوايا CNC بموضعين 5 محاور روبوت جسري للحام أبراج النقل بدقة

مقدمة المنتج:

تم تطوير هذه المعدات خصيصًا للحام الآلي لمكونات قاعدة أبراج النقل. بالإضافة إلى لحام ألواح التقوية، يمكن للنظام إكمال 11 خط لحام رئيسي لهيكل قاعدة البرج، ولحامات تنظيف جذر اللحام المخصصة، وعمليات لحام وصلات الزوايا لأغطية الإغلاق. من خلال دمج تقنية التحكم الروبوتية الذكية مع عمليات اللحام المتقدمة، تحقق المعدات دقة لحام فائقة، وجودة لحام موحدة، وكفاءة إنتاج محسنة، مما يوفر حلاً تصنيعيًا فعالاً وموثوقًا لتصنيع أبراج النقل الحديثة.

المعلمات الرئيسية:

ميزات المنتج:

1. التكرار: يوفر النظام تكرارًا في تحديد المواقع لا يقل عن ±0.05 مم.

2. دقة المسار: تظل دقة المسار ضمن ±0.1 مم.

3. التصميم الهيكلي: يتميز روبوت اللحام القوسي بهيكل ميكانيكي قوي ومستقر للغاية، مصمم للتشغيل الصناعي المستمر والطويل الأمد.

4. نطاق العمل: يدعم قطع العمل التي تصل أبعادها إلى 1500 مم، مما يلبي الطيف الكامل لمتطلبات اللحام.

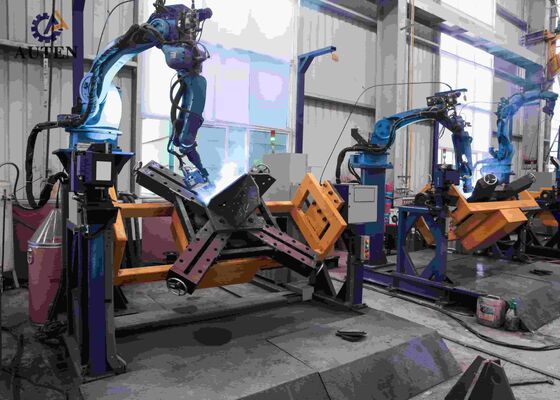

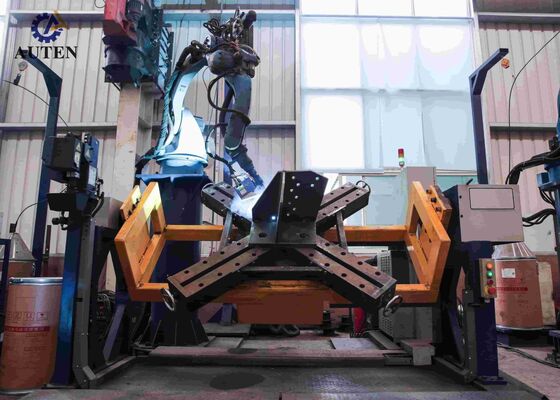

5. طريقة التشغيل: يتم تركيب قطع العمل على مثبت موضع، بينما يتم تركيب رأس اللحام على منصة روبوتية مخصصة. أثناء التشغيل، يعمل الروبوت والمثبت بتزامن منسق. من خلال استخدام المسح بالرؤية الروبوتية جنبًا إلى جنب مع نظام تتبع خط اللحام بالليزر، يتم إنشاء مسارات اللحام تلقائيًا دون برمجة. يتيح هذا التكوين لحام المكونات المعقدة وغير المنتظمة مع سهولة التشغيل والحد الأدنى من تدريب المشغل.

1. نظام اللحام
تم تجهيز المعدات بمصدر طاقة لحام قوسي AOTAI عالي الأداء، يدعم عمليات لحام متعددة، بما في ذلك MIG و MAG و TIG، لتلبية متطلبات تطبيقات اللحام العرضي والطولي والرأسي. يمكن تعديل معلمات تيار اللحام وجهده بشكل مستمر وفقًا لهياكل قطع العمل المختلفة، ومواصفات المواد، وظروف السماكة، مما يضمن أداء قوسًا مستقرًا، ومظهر لحام ممتازًا، وجودة لحام متسقة.

تم تزويد النظام بشعلة لحام Apollo عالية الجودة ومكونات لحام مساعدة كاملة، بما في ذلك آلية تغذية سلك تلقائية، وأطراف تلامس، وملحقات ذات صلة. يضمن هذا التكوين توصيلًا سلسًا للسلك، وتشغيل لحام موثوقًا، ومتانة طويلة الأمد للمعدات في ظل ظروف الإنتاج المستمر.

2. التعرف الذكي وتحويل البرنامج التلقائي
يدمج النظام تقنية التعرف الذكي المتقدمة ومعالجة البيانات، مما يتيح التعرف التلقائي على معلومات اللحام الهامة، بما في ذلك مواضع اللحام، وفئات خطوط اللحام، وهياكل الوصلات، من الرسومات الهندسية أو بيانات التصنيع الرقمية. يتم تحويل المعلومات المستخرجة تلقائيًا إلى برامج لحام روبوتية قابلة للتنفيذ، وعادةً في غضون 30 ثانية تقريبًا. يمكن نقل برامج اللحام عبر اتصالات Ethernet وواجهات USB وطرق نقل البيانات القياسية الأخرى، مما يسمح بإعداد إنتاج سريع وإدارة سير عمل فعالة.

3. نظام التحكم
منصة التحكم الرقمي:
تعتمد المعدات بنية تحكم رقمية متقدمة توفر إدارة دقيقة لمسار الروبوت وتعديلًا مرنًا لمعلمات اللحام. يضمن هذا أداء لحام مستقرًا وقابلًا للتكرار وعالي الجودة طوال عمليات الإنتاج المستمر.
طريقة البرمجة:
يدعم النظام البرمجة بمساعدة الرؤية من خلال واجهة سهلة الاستخدام بين الإنسان والآلة (HMI)، مما يمكّن المشغلين من إنشاء برامج لحام بسرعة مع الحفاظ على تحكم دقيق في مسارات اللحام المعقدة وهياكل الوصلات ومعلمات العملية.
واجهة الاتصال:
يتم توفير واجهات اتصال صناعية متعددة لدعم الاتصال السلس مع أنظمة الإنتاج الآلية والمعدات الطرفية ومنصات التحكم على مستوى المصنع. يتيح هذا التكامل الفعال في بيئات التصنيع الذكية وأنظمة إدارة الإنتاج المنسقة.

4. هيكل دعم المثبت
يعتمد مثبت الروبوت على هيكل دعم عالي القوة وعالي الصلابة مصمم لتحمل الأحمال الديناميكية الناتجة عن حركة الروبوت وتحديد مواضع قطع العمل الثقيلة أثناء عمليات اللحام. يضمن بنائه القوي استقرارًا ممتازًا في تحديد المواقع، ودقة لحام فائقة، وتشغيلًا موثوقًا طويل الأمد. يبسط تصميم التركيب المحسن عملية تشغيل المعدات وصيانتها وخدمتها مع زيادة نطاق عمل الروبوت وكفاءته التشغيلية الإجمالية إلى أقصى حد.

5. نظام الحماية والسلامة
تم تصميم النظام بالكامل بتصنيف حماية IP54 أو أعلى، مما يوفر حماية فعالة ضد الغبار والرطوبة والتأثيرات البيئية الأخرى الموجودة عادةً في مرافق التصنيع الصناعي. يضمن هذا التشغيل الآمن والأداء الموثوق به وعمر الخدمة الممتد في بيئات الإنتاج الصعبة.

6. برمجة الروبوت واستيراد البيانات
يدعم نظام اللحام الروبوتي طرق برمجة متعددة وحلول إدخال بيانات، بما في ذلك استيراد ملفات CAD مباشرة، والمسح بمساعدة الرؤية الآلية، والبرمجة المستندة إلى المعلمات دون الحاجة إلى التدريس اليدوي التقليدي. متوافق مع تنسيقات الرسومات الهندسية والبرامج المختلفة، يوفر النظام تشغيلًا مرنًا وإجراءات برمجة مبسطة وإعدادًا فعالًا لإنتاج اللحام الآلي.

7. نظام اللحام الروبوتي
تدمج المعدات روبوت لحام صناعي بستة محاور يتميز بنطاق واسع من الحركة والمرونة متعددة الاتجاهات، مما يسمح لشعلة اللحام بالاقتراب من قطع العمل المعقدة من زوايا مختلفة. يدعم هذا التكوين المتقدم أوضاع اللحام المختلفة وهندسة الوصلات المعقدة، بما في ذلك خطوط اللحام المنحنية ثلاثية الأبعاد. بفضل الدقة الممتازة والتكرار والقدرة على التكيف وكفاءة الإنتاج، يوفر نظام اللحام الروبوتي أداءً موثوقًا لتطبيقات تصنيع أبراج النقل عالية الطلب.

تم تطوير نظام اللحام الروبوتي الآلي هذا خصيصًا لتصنيع تجميعات قاعدة أبراج النقل، حيث يؤدي دورًا حاسمًا في ضمان السلامة الهيكلية والموثوقية لأساسات الأبراج. بالإضافة إلى لحام ألواح التقوية، تكمل المعدات تلقائيًا جميع خطوط اللحام الهيكلية الأساسية الـ 11، ولحام تنظيف الجذر المخصص، ولحام أغطية الإغلاق والوصلات الزاوية. طوال دورة اللحام، يحافظ النظام على تحديد دقيق لمواضع قطع العمل، واختراق لحام متسق، وتكوين خرز لحام موحد عبر كل اتصال حرج. من خلال أتمتة عمليات اللحام الأساسية هذه، تعمل المعدات على تحسين اتساق اللحام وكفاءة الإنتاج والقوة الهيكلية بشكل كبير، مما يجعلها حلاً مثاليًا لتصنيع قواعد أبراج النقل عالية الجودة والإنتاج الصناعي على نطاق واسع.
