تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30 م/دقيقة |
| إبراز: | خط ثقب CNC للسيارات,خط ثقب مسطح CNC,خط الاختراق CNC المدفوع بالخدمة |
||

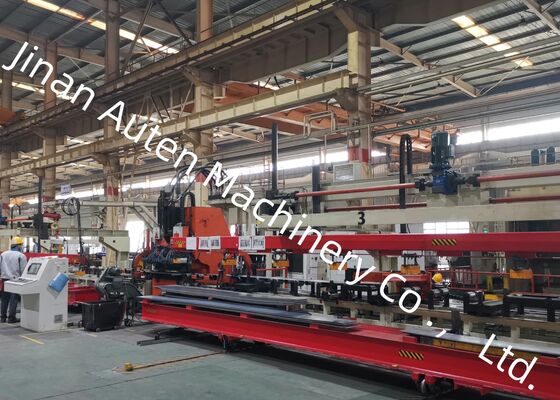

محرك الحركة الحركية للسيارات الطولية الحزمة الصفيحة الصفيحة CNC خط الاختراق
مقدمة المنتج
لقد طورت شركتنا بنجاح خط إنتاج عالية الأداء لمعالجة الصفائح المعدنية CNC مصممة خصيصًا لضرب الدقة من الأشعة الطولية للسيارات ذات القوة العالية.تم تطويرها لمكونات الشعاع الواسع للغاية والثقيلة المستخدمة عادة في الشاحنات الثقيلة، مركبات التعدين، الآلات الهندسية، وغيرها من المركبات التجارية المتخصصة، ويقدم النظام دقة التصنيع الاستثنائية، وكفاءة الإنتاج المتميزة،واستقرار عمليات موثوق به على المدى الطويليوفر حل تصنيعي متقدم وفعال لإنتاج هيكل السيارات الحديثة.
المعلمات التقنية الرئيسية:
| لا، لا، لا | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم و نطاق صفيحة المعالجة | |
| 3 | الطول | 4000-8000ملم |
| العرض | 200-550ملم | |
| سمك | 3 ′′6 ملم | |
| مادة الصفائح الواردة ثني المنجل | ≤7mm/10m | |
| عدم مساوية الصفائح على محور X | ≤10mm/1000mm ،≤20mm/8000mm | |
| عدم مساواة الصفائح على محور Y | 5 ملم | |
| طلاء الصفائح | ≤50ملم | |
| الخصائص الميكانيكية لمادة الورق | σb=510850N/mm2 | |
| 4 | أقصى قطر للجرح | φ60mm |
| 5 | عدد الوحدات | 25 |
| 6 | السرعة القصوى | |
| محور إكس | الحد الأقصى = 50m/min | |
| محور Y | الحد الأقصى = 30m/min | |
| 7 | دقة المعالجة | |
| محور إكس | ±0.25/600mm ،±0.50 / 3000mm،±0.7 / 8000 mm | |
| محور Y | ±0.2 ملم / 600 ملم | |
| 8 | طريقة المعالجة | تصفية |
| 9 | الإشارة |
محور X على طول الصفيحة، وتعتمد إحداثيات X للثقب على نهاية الصفيحة؛ محور Y هو عرض الصفيحة، والمرجع هو خط الوسط. |
| 11 | وضع العمل | اليدوي، التلقائي |
خصائص المنتج
1خط الإنتاج يدمج نظام التحكم المتقدم 828D CNC مع نظام تغذية عالية الأداءتمكين سرعات معالجة سريعة مع الحفاظ على دقة أبعاد ممتازة، التكرارية العالية، وأداء التصنيع المتسق طوال عملية الإنتاج بأكملها.
2يتم دمج آلية مركزية تلقائية خاضعة للتحكم بالخدمة في نظام عجلات دعم المواد ، مما يسمح بمعالجة فعالة للشعاب الطولية ذات الهياكل الشعبية المختلفة.يتكيف النظام تلقائيًا مع الاختلافات في الارتفاعات ضمن نطاق 0 ~ 200 مم ، مما يضمن تحديد موقع قطعة العمل الدقيق ، ودعم المواد المستقر ، وأداء التغذية الموثوق به.
3.تدعم المعدات تركيب ما يصل إلى 25 طابعة ثقب بأقطار مختلفة ، مما يوفر تكوينات أدوات مرنة وإدارة الطابعة الفعالة.تصميم الأدوات الأمثل يسمح باستبدال سريع وتعديل مريح، مما يقلل بشكل كبير من وقت التحضير مع تحسين مرونة الإنتاج وكفاءة التشغيل العامة.
4يتم الانتهاء من سير العمل الإنتاجية بأكملها، بما في ذلك تحميل المواد، عمليات الخزعة، وتفريغ المكونات النهائية، من خلال عملية الآلية بالكامل.هذه الأتمتة المتكاملة تقلل من المشاركة اليدوية، يقلل من متطلبات العمالة، ويحسن إلى حد كبير إنتاجية التصنيع ومتسقية العملية.
5يتم جمع نفايات الخرق وتصريفها تلقائيًا من خلال نظام إزالة الخردة المتكامل. يساعد هذا التصميم على الحفاظ على بيئة إنتاج نظيفة ، ويمنع تراكم المواد ،وتدعم مستمرة، عمليات تصنيع مستقرة ومتواصلة.
6. يدعم نظام البرمجة الذكي الاستيراد المباشر لرسومات AutoCAD وملفات DXF التي تم إنشاؤها بواسطة منصات CAD الرئيسية المختلفة. مجهز بواجهة إنسانية آلة بديهية (HMI) ،النظام يفسر تلقائيًا بيانات التصميم ويولد برامج التصنيع، تبسيط إجراءات البرمجة، وتقليل وقت الإعداد، وتقليل الأخطاء التشغيلية المحتملة.
عرض المنتج يقدم مجموعة مختارة بعناية من عينات الأشعة الطولية النهائية المصنعة على خط الإنتاج الآلي هذا ،تمثل مجموعة متنوعة من المواصفات المستخدمة عادة في شاحنات التعدين، والسيارات التجارية الثقيلة، وآليات البناء، ومعدات النقل المتخصصة. هذه القطع العاملة التجريبية توضح بوضوح دقة تحديد مكان الثقوب الاستثنائية للآلة،جودة إبرة متفوقة، والاتساق الأبعاد المتميزة، مما يسمح للعملاء، والمهندسين، ومفتشين الجودة لتقييم مباشرة القدرة المعدنية للمعدات، ودقة التصنيع،وموثوقية الإنتاج.
هذه الآلة المتقدمة لضرب الحزم الطولية من CNC مصممة خصيصًا للضرب الدقيق للحزم الطولية المسطحة المستخدمة في صناعة التصنيع للسيارات.يتم تطبيقها على نطاق واسع في إنتاج أشعة طولية للشاسيز للشاحنات الثقيلة، مركبات التعدين، آلات البناء، وغيرها من المركبات التجارية المتخصصة.من خلال إنتاج أنماط حفر دقيقة للغاية تلبي متطلبات صارمة في التجميع الهيكلي والهندسة، توفر المعدات حلًا قابلًا للثقة في التصنيع للمكونات الحيوية تحمل الحمل.والقدرة على الإنتاج الآلي تساهم بشكل كبير في تحسين كفاءة التصنيع، وتحسين سلامة الهيكل، ونوعية المنتج متفوقة باستمرار.
