تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 2000 × 2000 مم | ارتفاع العملاقة: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50-150 | ماكس.قطر الحفر: | φ50 مم |
| ماكس: | ≤160 مم | التنصت القطر: | M3-M28 |
| عرض فتحة T: | 28 ملم | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | آلة حفر الصفائح والطحن,آلة حفر الصفائح CNC عالية الإنتاجية,صناعة الشبكة الحاسوبية لآلات الحفر |
||

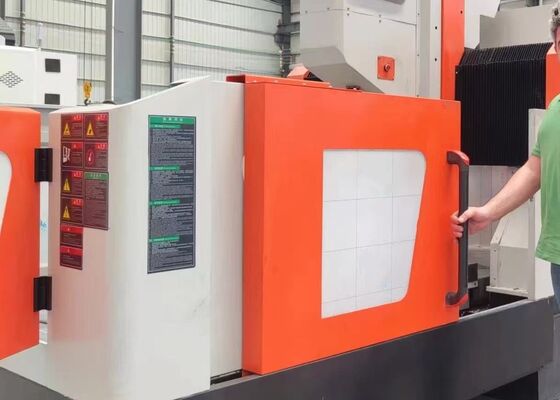

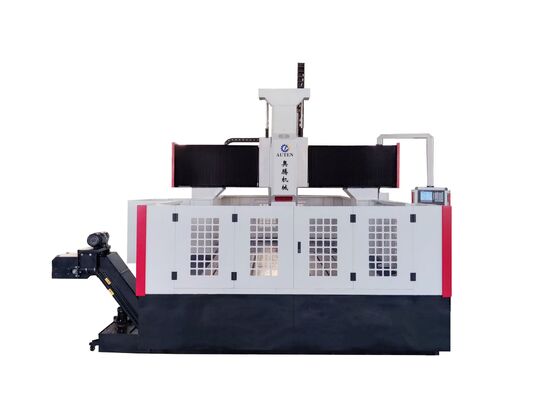

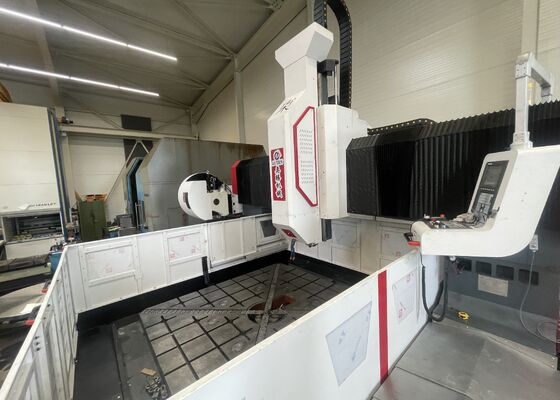

آلة الحفر والطحن للصفائح الحاسوبية عالية الإنتاجية لتصنيع الشظايا
التطبيق:
آلة الحفر والطحن للصفائح الحاجزية CNC مصممة للصناعة عالية الدقة من أوراق الأنابيب، والشرائح، والصفائح تحمل، ومبادلات الحرارة،ومكونات مختلفة من نوع اللوحات تستخدم في الصناعات بما في ذلك هندسة البتروكيماويات، الطاقة النووية، طاقة الرياح، تصنيع الغلايات، وتصنيع الصلب الهيكلي.تدعم الآلة حفر الكربيد عالية السرعة مع سائل التبريد من خلال الفولاذ وكذلك حفر التواء عالية السرعة مع إمدادات سائل التبريد الخارجيمن خلال دمج الحفر والشفرة والنقر والطحن والحفر في نظام معالجة CNC واحد ، فإنه يوفر مرونة متميزة وكفاءة الإنتاج.إضافة إضافية إلى إضافة إضافية للجهاز، مما يتيح الحفر الجانبي الكفء، والنقر، وطحن المكونات المعقدة.
المواصفات:
| النموذج | PHD2020 | |
| حجم القطعة | LxW (ملم) | 2000x2000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ80 | |
| السماكة القصوى (ملم) | ≤ 250 | |
| قطر الشرب | M3-M30 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 2000 |
| سرعة الحركة الجانبية (r/min) | 0~8 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 2.4 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 2000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~8 | |
| قوة محرك خدمة التغذية (كيلوواط) | 2.4 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 800 |
| سرعة الحركة (م/دقيقة) | 0~8 | |
| قوة محرك الخدمة (كيلوواط) | 2.4 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 5.3×3.8×27 |
خصائص المنتج
1تتكون الآلة في المقام الأول من قاعدة آلة ثقيلة، مجموعة الزلاجة الطولية، إطار البورتري، الزلاجة العرضية، آلية تغذية عمودية، حفر وجميع الرؤوس طحن، طاولة العمل،نظام تداول المبرد، نظام نقل رقاقة تلقائي، وحدة التشحيم المركزية، ونظام هوائي، ومركز التحكم الكهربائي، والمكونات المساعدة، وتوفير حل كامل، عالية الكفاءة التصنيع.
2. تم تصميم رأس الفوهة المنزلق الذي يتم التحكم به بواسطة السيرفو للقيام بعمليات الحفر والحفر والإصابة والحفر والطحن.يمكن أن تعمل بشكل مستقل أو تنسيق مع العديد من محاور CNC لتحقيق أقصى قدر من تنوع التصنيعيتم تجهيز الغزل بالغزل BT50 عالي الدقة المصنوعة في تايوان مع نظام تبريد داخلي وآلية إمساك أداة أوتوماتيكية ذات ربيع قرص.إطلاق الأدوات الهيدروليكية يسمح باستبدال سريع ومريح لأدوات الحفر والطحن، تحسين كفاءة التصنيع وتقليل وقت التوقف.
3يتم تثبيت قنوات توجيه خطية عالية الدقة في جميع أنحاء الآلة لضمان حركة سلسة ، صلابة عالية ، ودقة حركة استثنائية.يتم تشغيل آلية التغذية بواسطة محرك خدمة التيار المتردد من خلال حزام متزامن ونظام المسمار الكروي الدقيق، وتوفير دقة تحديد المواقع المتميزة، ويمكن تكرارها، وأداء معالجة مستقرة على المدى الطويل.
4يتم تصنيع قاعدة الجهاز وإطار البوابة من الحديد الصلب من الدرجة الأولى أو هيكليات صفيحة الفولاذ المقاومة للخدمة الثقيلة.جميع المكونات الهيكلية الرئيسية تخضع لعلاج تخفيف التوتر عند درجة حرارة عالية قبل المعالجة، تليها عملية تخفيف التوتر الثانوية بعد نصف الانتهاء. معالجة الدقة النهائية تضمن قوة هيكلية متفوقة، واستقرار أبعاد ممتازة،ودقة معالجة ثابتة طوال عمر الجهاز.
آلة CNC Gantry Plate Drilling and Milling Machine هي مركز معالجة CNC عالي الأداء تم تطويره خصيصًا لمعالجة دقة مكونات اللوحات والقطع المصنعة الهيكلية.انها مناسبة بشكل مثالي لمعالجة الفلينجز، الأقراص والحلقات والصفائح المسطحة والمكونات المماثلة ضمن القدرة المحددة للآلة.وقدرات التصنيع متعددة الوظائف، فإنه يوفر الحل المثالي للتطبيقات الصناعية التي تتطلب كل من الدقة الاستثنائية وكفاءة الإنتاج العالية.
في منشآت تصنيع الصلب الهيكلي، تقوم الآلة بحفر ودقيق و طحن الألواح الهيكلية والألواح الأساسية وعناصر الاتصال،توفير مكونات معالجة بدقة لتجميع إطار فولاذي فعالفي صناعة طاقة الرياح ، يتم استخدامها على نطاق واسع لمعالجة أقسام برج توربينات الرياح ومجمعات الشبكة ذات القطر الكبير ،ضمان دقة قياسية ممتازة وموثوقية هيكلية في بيئات تشغيل متطلبة، بما في ذلك أحمال الرياح القوية وتقلبات درجة الحرارة الشديدة. في مشاريع بناء الجسور ، تستخدم هذه المعدات على نطاق واسع لمعالجة حزم الجسور ، لوحات التوصيل ،ودعم الأعضاء الهيكلي، وتنتج وصلات طويلة الأمد عالية القوة قادرة على تحمل الحمل الديناميكي على المدى الطويل.وتوسيع عمر البنية التحتية للجسر على نطاق واسع.
