تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30 م/دقيقة |
| إبراز: | آلة التثقيب الطولية باستخدام الحاسب الآلي,آلة التثقيب الصفائح المعدنية,آلة التثقيب للشاحنات الخفيفة |
||

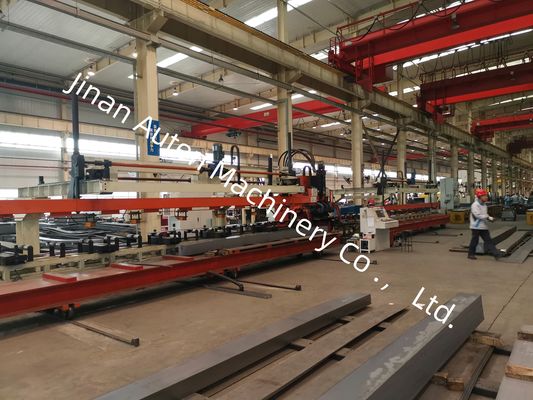

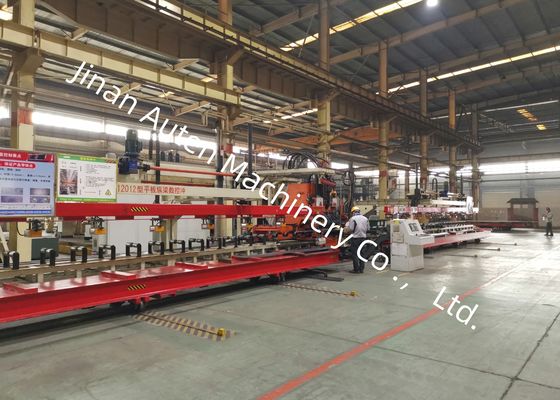

تستخدم لعوارض الشاحنات الخفيفة CNC آلة تثقيب الشعاع الطولي خط معالجة الصفائح المعدنية
مقدمة المنتج:
لقد نجحت شركتنا في تطوير خط معالجة الصفائح المعدنية CNC المتقدم وعالي الأداء والمخصص للتثقيب الدقيق للعوارض الطولية للسيارات ذات القوة العالية. تم تصميم النظام خصيصًا لمكونات الشعاع العريضة للغاية والسميكة المستخدمة في الشاحنات الثقيلة ومركبات التعدين ومعدات البناء والمركبات التجارية المتخصصة الأخرى، ويوفر النظام دقة تصنيع فائقة وكفاءة إنتاج عالية واستقرار تشغيلي استثنائي، مما يجعله حلاً مثاليًا لتصنيع هياكل المركبات الحديثة.
المعلمات التقنية الرئيسية:
| لا. | اسم | قيمة |
| 1 | القوة الاسمية | 1200 كيلو نيوتن |
| 2 | تجهيز حجم اللوحة والمدى | |
| 3 | طول | 4000 ~ 8000 مم |
| عرض | 200～550 ملم | |
| سماكة | 3 ~ 6 ملم | |
| ورقة المواد الواردة المنجل الانحناء | ≥7 مم/10 م | |
| تفاوت ورقة المحور السيني | ≥10 مم / 1000 مم، ≥20 مم / 8000 مم | |
| تفاوت ورقة المحور Y | 5 ملم | |
| تزييف الورقة | ≥50 ملم | |
| الخواص الميكانيكية للمواد الصفائحية | σb=510～850N/mm2 | |
| 4 | الأعلى. قطر اللكم | φ60 ملم |
| 5 | عدد الوحدات | 25 |
| 6 | الأعلى. سرعة | |
| المحور السيني | الحد الأقصى = 50 م/دقيقة | |
| المحور ص | الحد الأقصى = 30 م/دقيقة | |
| 7 | دقة المعالجة | |
| المحور السيني | ±0.25/600 ملم، ±0.50 / 3000 ملم، ±0.7 / 8000 ملم | |
| المحور ص | ± 0.2 مم / 600 مم | |
| 8 | طريقة المعالجة | الترشيح |
| 9 | مرجع |
يقع المحور السيني على طول اللوحة، ويعتمد الإحداثي السيني للفتحة على نهاية اللوحة؛ المحور Y هو عرض اللوحة، والمرجع هو خط الوسط. |
| 11 | وضع التشغيل | يدوي، تلقائي |
ميزات المنتج
1. إن خط الإنتاج مجهز بنظام التحكم CNC 828D المتطور المتكامل مع نظام تغذية مؤازر عالي الأداء. يضمن هذا المزيج سرعات إنتاج سريعة مع الحفاظ على دقة الأبعاد الفائقة والتكرار الممتاز وجودة المعالجة المتسقة طوال كل دورة إنتاج.
2. تم دمج جهاز التمركز الأوتوماتيكي ذو المحرك المؤازر في مجموعة أسطوانة دعم المواد، مما يتيح المعالجة الفعالة للحزم الطولية ذات الأشكال الهندسية العرضية المختلفة. يقوم النظام تلقائيًا بتعويض اختلافات الارتفاع التي تتراوح من 0 إلى 200 مم، مما يضمن محاذاة دقيقة لقطع العمل وأداء تغذية مستقر.
3. المعدات تستوعب ما يصل إلى 25 قالب تخريم بأقطار مختلفة. يسمح تكوين الأدوات المُحسّن الخاص بها باستبدال القالب بسرعة والتركيب المريح، مما يقلل بشكل كبير من وقت الإعداد مع تحسين مرونة الإنتاج والكفاءة التشغيلية.
4. إن دورة التصنيع الكاملة - بما في ذلك تحميل المواد، والتثقيب، وتفريغ الأجزاء النهائية - تكون أوتوماتيكية بالكامل. تقلل عملية الإنتاج المتكاملة هذه من التدخل اليدوي، وتقلل من متطلبات العمالة، وتزيد بشكل كبير من إنتاجية التصنيع الإجمالية.
5. تتم إزالة الخردة الناتجة أثناء عمليات التثقيب تلقائيًا من خلال نظام تجميع النفايات المتكامل، مما يحافظ على بيئة عمل نظيفة، ويمنع تراكم المواد، ويضمن الإنتاج المستمر دون انقطاع.
6. يدعم برنامج البرمجة الذكي الاستيراد المباشر لرسومات AutoCAD وملفات DXF التي تم إنشاؤها بواسطة منصات CAD السائدة. يتميز البرنامج بواجهة سهلة الاستخدام بين الإنسان والآلة (HMI)، ويقوم تلقائيًا بتحويل بيانات التصميم إلى برامج تصنيع، مما يؤدي إلى تبسيط إجراءات البرمجة، وتقصير وقت الإعداد، وتقليل أخطاء البرمجة.
تعرض شاشة المنتج مجموعة مختارة بعناية من عينات الحزم الطولية النهائية المصنعة على خط الإنتاج الآلي هذا، والتي تمثل مجموعة متنوعة من المواصفات المطبقة بشكل شائع في شاحنات التعدين، والمركبات التجارية الثقيلة، وآلات البناء، ومعدات النقل المتخصصة. توضح قطع العمل التوضيحية هذه بوضوح دقة تحديد موضع الثقب الاستثنائية للماكينة، وجودة التثقيب الفائقة، واتساق الأبعاد المتميز، مما يسمح للعملاء والمهندسين ومفتشي الجودة بتقييم قدرة المعالجة للمعدات بشكل مباشر، ودقة التصنيع، وموثوقية الإنتاج.
تم تصميم آلة التثقيب ذات الشعاع الطولي CNC المتقدمة خصيصًا للتثقيب الدقيق للحزم الطولية المسطحة المستخدمة في صناعة تصنيع السيارات. يتم تطبيقه على نطاق واسع في إنتاج العوارض الطولية للهيكل للشاحنات الثقيلة، ومركبات التعدين، وآلات البناء، وغيرها من المركبات التجارية المتخصصة. من خلال إنتاج أنماط ثقب دقيقة للغاية تلبي متطلبات التجميع الهيكلي والهندسة الصارمة، توفر المعدات حل تصنيع يمكن الاعتماد عليه للمكونات الحاملة الهامة. تساهم دقة التصنيع العالية والأداء التشغيلي الموثوق به وقدرة الإنتاج الآلي بشكل كبير في تحسين كفاءة التصنيع وتعزيز السلامة الهيكلية وجودة المنتج الفائقة باستمرار.
