تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 2000 × 2000 مم | ارتفاع العملاقة: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50-150 | ماكس.قطر الحفر: | φ50 مم |
| ماكس: | ≤160 مم | التنصت القطر: | M3-M28 |
| عرض فتحة T: | 28 ملم | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | مبادلات الحرارة آلة حفر الصفائح CNC,20/30KW آلة حفر لوحة CNC,آلة حفر الصفائح الحاسوبية من نوع Servo Spindle |
||

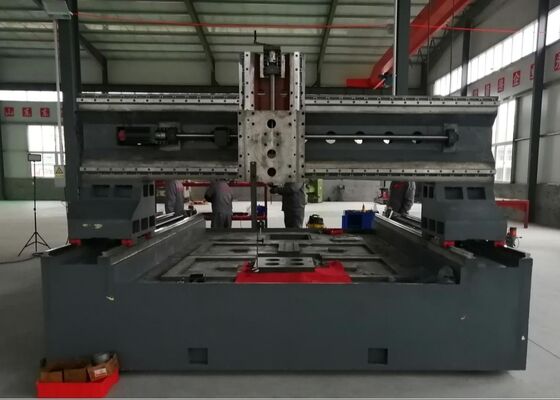

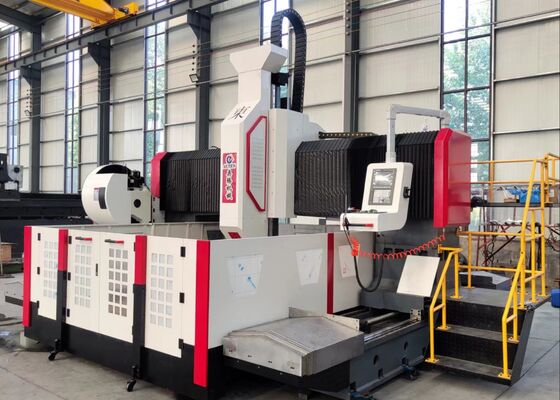

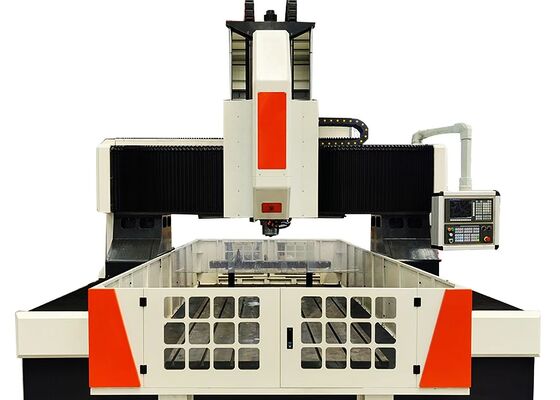

مبادلات الحرارة تستخدم Cnc لوحة حفر آلة 20/30KW قوة محرك العجلة الخدمية
التطبيق:
آلة الحفر والطحن للصفائح الحاجزية من CNC مصممة خصيصاً للصناعة عالية الدقة لألواح الأنابيب والشرائح والصفائح المحملة ومبادلات الحرارةوقطع العمل الأخرى من نوع اللوحات المستخدمة على نطاق واسع في المعالجة البتروكيماوية، الطاقة النووية، طاقة الرياح، تصنيع الغلايات، وتصنيع الهياكل الفولاذية.تدعم الآلة الحفر عالية السرعة مع أدوات الكربيد المبردة داخليا وكذلك حفر التواء المبردة خارجيامن خلال دمج الحفر والشفرة والنقر والطحن والحفر في منصة معالجة واحدة، فإنه يوفر تنوعا استثنائيا والإنتاجية.رأس طحن ذو زاوية مستقيمة تلقائي اختياري يزيد من قدراته، مما يسمح بعمليات الحفر الجانبية والنقش والطحن الفعالة على قطع العمل المعقدة.
المواصفات:
| النموذج | PHD2020 | |
| حجم القطعة | LxW (ملم) | 2000x2000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ80 | |
| السماكة القصوى (ملم) | ≤ 250 | |
| قطر الشرب | M3-M30 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 2000 |
| سرعة الحركة الجانبية (r/min) | 0~8 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 2.4 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 2000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~8 | |
| قوة محرك خدمة التغذية (كيلوواط) | 2.4 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 800 |
| سرعة الحركة (م/دقيقة) | 0~8 | |
| قوة محرك الخدمة (كيلوواط) | 2.4 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 5.3×3.8×27 |
خصائص المنتج
1تتكون المعدات بشكل رئيسي من سرير آلة ثقيلة ، ونظام الزحف الطولي ، وإطار الشراع ، والزحف العرضي ، وحدة تغذية عمودية ، والحفر والطحننظام تداول المبرد، نظام إزالة رقائق تلقائي، نظام التشحيم المركزي، وحدة هوائية، نظام التحكم الكهربائي، وغيرها من مجموعات المساعدة،تشكيل منصة معالجة شاملة وفعالة للغاية.
2. رأس الفولاذ المنزلق الذي يعمل بمحرك الخدمة قادر على أداء عمليات الحفر والحفر والإطاحة والتفجير والطحن.يمكن أن تعمل بشكل مستقل أو متزامن مع العديد من محاور CNC لتوفير أقصى قدر من مرونة التصنيعيستخدم الفوهة فوهة BT50 عالية الدقة المصنعة في تايوان مع إمدادات سائل التبريد الداخلي وآلية ضبط الأدوات التلقائية.الهيدروليكية أداة فك يسمح بسرعة، استبدال مريح للثقوب وقطع الطحن، وتحسين فعالية الإنتاج بشكل كبير.
3يتم دمج خطوط توجيه خطية عالية الدقة في جميع أنحاء الجهاز لضمان السير بسلاسة ، والصلابة المتميزة ، ودقة الحركة الممتازة.يتم تشغيل نظام التغذية بواسطة محرك خدمة التيار المتردد من خلال الحزام المزامنة ونقل المسمار الكريستال الدقيق، مما يوفر دقة تحديد المواقع المتفوقة، ويمكن تكرارها، واستقرار معالجة طويلة الأجل.
4يتم تصنيع كل من قاعدة الماكينة وهيكل البوابة من حديد الديدان الممتاز أو صفيحة فولاذية لحامية عالية القوة.جميع المكونات الهيكلية تخضع لتخفيف التوتر في درجة حرارة عالية قبل المعالجة، تليها المعالجة الثانوية لتخفيف التوتر بعد نصف الانتهاء.ودقة التصنيع الموثوقة باستمرار طوال عمر الجهاز.
آلة الحفر والطحن للصفائح الحاجزية CNC هي حل تصنيع عالي الأداء تم تطويره خصيصًا لمعالجة الدقة للمكونات النوعية للصفائح والأجزاء الهيكلية.انها مناسبة بشكل مثالي لمعالجة الفلينجز، الأقراص والحلقات واللوحات المسطحة، وقطع العمل المماثلة داخل السعة السماكة المحددة للآلة.وقدرات التصنيع متعددة الوظائف تجعلها خيارًا مثاليًا لبيئات التصنيع الصناعي المطالبة التي تتطلب الدقة والإنتاجية على حد سواء.
داخل مصانع تصنيع الهياكل الصلبة ، تقوم الآلة بحفر وتحرير الدقة العالية للصفائح الهيكلية والصفائح الأساسية ومكونات الاتصال ،توفير قطع معدنية دقيقة لتجميع أطر الصلب بكفاءةفي صناعة طاقة الرياح ، يتم تطبيقها على نطاق واسع في معالجة مقاطع برج توربينات الرياح ومكونات الشبكة ذات القطر الكبير ،ضمان دقة قياسية متميزة وسلامة هيكلية في ظل ظروف تشغيل صعبة مثل ضغط الرياح العالي وتغيرات درجة الحرارة القاسيةفي هندسة الجسور ، تستخدم المعدات على نطاق واسع لمعالجة حزم الجسور ، لوحات التوصيل ، وأعضاء الهيكل الداعم ،إنتاج وصلات قوية ودائمة قادرة على تحمل الحمل الديناميكي طويل الأمدونتيجة لذلك، فإنه يعزز بشكل كبير السلامة الهيكلية، والموثوقية التشغيلية، وعمر الخدمة من البنية التحتية الجسر على نطاق واسع.
