تفاصيل المنتج:
شروط الدفع والشحن:
|
| الحد الأقصى لحجم قطعة العمل (مم): | 1500*800 | الأعلى. قطر التثقيب (مم): | Φ26 |
|---|---|---|---|
| الأعلى. قطر الحفر (مم): | Φ50 | تفتق المغزل الحفر: | بي تي50 |
| قوة اللكم (كيلو نيوتن): | 1000/1200 | قوة الوسم (كيلو نيوتن): | 800/1200 |
| حجم الحرف (مم): | 14*10*19 | الكمية. من الطابع: | 12 |
| إبراز: | آلة طحن لوحة CNC مستعملة,صناعة البرج الصلبة آلة طرق الصفائح,آلة التخريم CNC |
||
تستخدم في صناعة برج الصلب Cnc لوحة حفرة آلة حفرة Cnc 4 محطات الموت
مقدمة المنتج:
تم بناء آلة CNC للطحن والحفر من أجل صناعة تصنيع أبراج الصلب ، مما يوفر حفرة عالية الدقة ، ووضع علامات ، وحفر مكونات لوحات الصلب.خارج صناعة أبراج نقل، توفر المعدات تنوعا استثنائيا لمعالجة أنواع مختلفة من لوحات المعدنية،مما يجعلها الحل المثالي لمجموعة واسعة من تطبيقات تصنيع المعادن الصناعية التي تتطلب إنتاجية عاليةالدقة والموثوقية.
تكوين المنتج:
| النموذج | BNHD120 | |
| الحجم الأقصى لقطعة العمل (ملم) | 1500*800 | |
| الحد الأقصى لقطر الخرق (ملم) | Φ26 | |
| أقصى قطر الحفر (ملم) | Φ50 | |
| مقطوعة من محور الحفر | BT2 ملفات | |
| سمك الصفيحة (ملم) | ضربات | 525 (Q235) |
| الحفر | 40 | |
| قوة الضرب (ك.إن) | 1000/1200 | |
| قوة العلامة (kN) | 800/1200 | |
| المسافة الدقيقة بين الثقب وحافة اللوحة (ملم) | ضربات | 25 |
| الحفر | يعتمد على قطر الثقب | |
| حجم الحرف ((ملم) | 14*10*19 | |
| كمية الشخصية | 12 | |
| محطات الغلاء | 4 | |
| سرعة تغذية الحفر (ملم/دقيقة) | 0~5000 | |
| مسار محور الحفر ((ملم) | 350 | |
| سرعة الدوران للفول الحفر ((r/min) | 30~3000 | |
| وضع البرمجة | برمجة الأوامر أو برامج رسم أو تخطيط Auto CAD | |
| الأبعاد الإجمالية L*W*H (m) | 3.3*3.2*3 | |
ميزة المنتج:
1يحتوي الجهاز على بنية صلبة صلبة لحامية ذات إطار C ، مما يوفر صلابة هيكلية متميزة ومساحة تشغيل كبيرة.بما في ذلك محطة وضع علامات مخصصة واحدة، مع مؤشر محطة تلقائي لتحسين كفاءة الإنتاج. نظام التشغيل الهيدروليكي يستوعب قطع العمل من مختلف الأحجام والسمك،بينما يضمن كتلة تحديد الموقع ذات المرجعية الصفرية الدقة محاذاة دقيقة. يسمح طاولة عمل نقل الكرة بالتعامل مع المواد بسلاسة وموضعها بسهولة. يتم تشغيل محور X و محور Y بواسطة محركات الخدمة عالية الأداء ومسامير الكرة الدقيقة ،مع تحكم في الموقع من خلال نظام CNC القائم على PLC لتحقيق دقة إبرة استثنائيةيمكن تخزين برامج التصنيع واستدعائها وإعادة استخدامها، مما يجعل الآلة فعالة للغاية لإنتاج الدفعات المستمرة.
2تتضمن الآلة تقنية تحكم CNC المتقدمة مع نظام تغذية يدفعها جهاز الخدمة ، مما يوفر كفاءة عالية في التصنيع مع الحفاظ على دقة مقاسية ممتازة ،دقة الموقع، ويمكن تكرارها عبر مجموعة واسعة من قطع العمل.
3تتبنى المجموعات الوظيفية الرئيسية مفهوم تصميم وحدات، مما يسهل الصيانة الروتينية، ويقصر وقت الخدمة ويقلل من وقت توقف المعدات.وبالتالي تحسين موثوقية التشغيل على المدى الطويل.
4المعدات تجمع بين الخزعة، والعلامة، والحفر في منصة معالجة متكاملة بالكامل،يسمح بإكمال عمليات تصنيع متعددة بكفاءة في دورة إنتاج واحدة، مما يقلل من وقت المعالجة ويحسن الإنتاجية العامة.
5تم تصميم وحدة الحفر مع تحديد المواقع السريع، التحكم بدقة تغذية، ووظائف الارتداد عالية السرعة.هذا التصميم الأمثل يزيد بشكل كبير من كفاءة التصنيع مع ضمان أداء الحفر المستقر، جودة ثقب ممتازة، ودقة معالجة ثابتة.
6نظام مراقبة متطور للتشخيص الذاتي يراقب باستمرار ظروف تشغيل الآلة ، ويكشف تلقائيًا عن الشذوذ وتحديد الأخطاء. وهذا يسمح بإصلاح المشاكل بسرعة ،يقلل من وقت التوقف غير المتوقع، ويضمن التشغيل الموثوق به على المدى الطويل.
7تم تصميم واجهة برمجة CNC للعمل البسيط والفعال. يحتاج المستخدمون فقط إلى إدخال المعلمات الأساسية مثل قطر الثقب، إحداثيات الثقب،وكمية الإنتاج لتوليد برامج التصنيع تلقائيًاكما يدعم نظام التحكم الاستيراد المباشر لملفات المعالجة التي تم إنشاؤها بواسطة برمجيات CAD / CAM و lofting ، مما يضمن تحويل البيانات بسلاسة وبرمجة الإنتاج بكفاءة عالية.

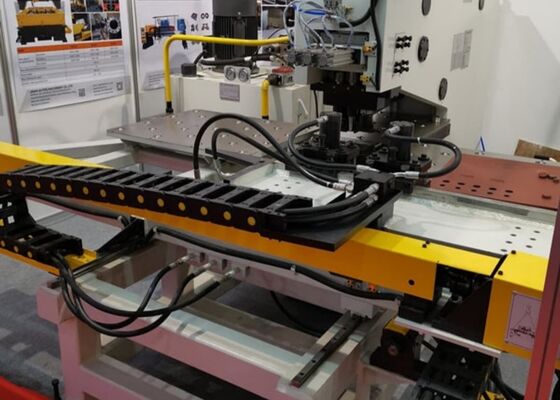

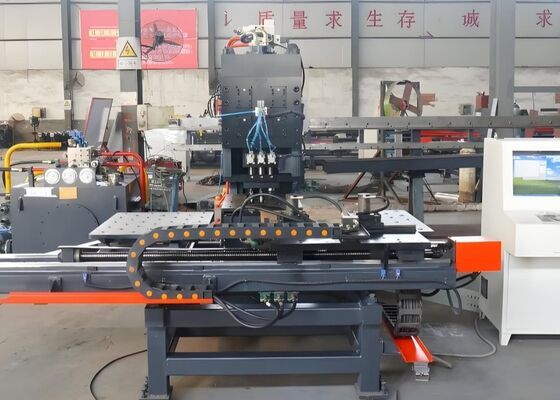

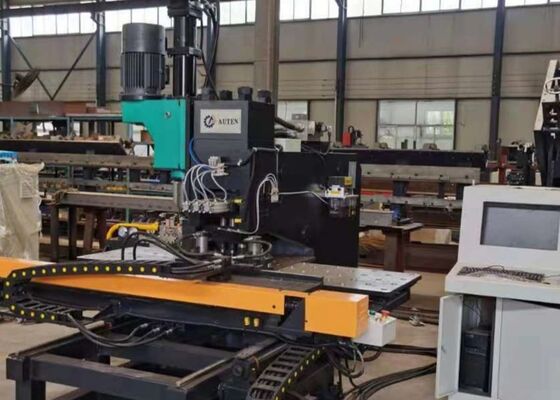

تفاصيل الجهاز:
تم تصميم هذا النظام المتخصص لمعالجة لوحات المعدن CNC للطعن الدقيق ، والتمييز ، والحفر للصفائح الصلبة المستخدمة في تصنيع أبراج النقل.أنها تلبي باستمرار متطلبات صارمة للدقة الأبعاد، وتسامح تحديد مكان الثقب، ونوعية التشطيب السطحي. بالإضافة إلى تطبيقه الأساسي في صناعة أبراج الصلب،توفر الآلة قدرات معالجة موثوقة وفعالة لمجموعة واسعة من تطبيقات تصنيع لوحات المعدن عبر قطاعات صناعية متعددةيجمع بين كفاءة الإنتاج العالية ودقة التصنيع المتميزة والأداء التشغيلي المستقر ، ويساعد المصنعين على تحسين سير العمل في الإنتاج ، وزيادة إنتاجية التصنيع ،وتنتج باستمرار مكونات عالية الجودة.
