تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~360×360×35 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| عدد مجموعة الأحرف: | 4 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق العلامة الخلفية (مم): | 50-330 (ستبليس) |
| إبراز: | آلة الحفر CNC الأوتوماتيكية 6000r/Min,خط إنتاج حفر زاوية الفولاذ CNC,خط إنتاج حفر زاوية الفولاذ الأوتوماتيكي |
||

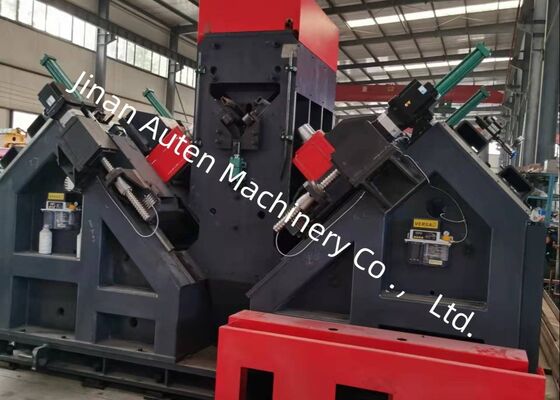

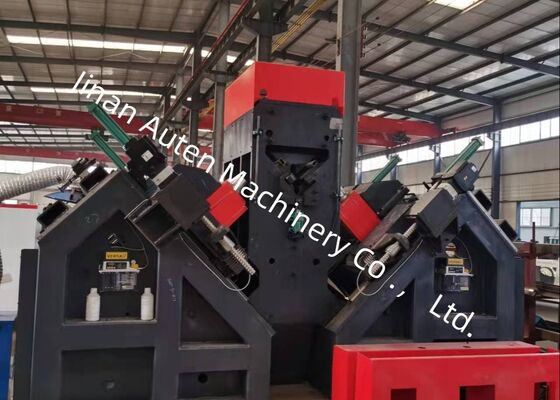

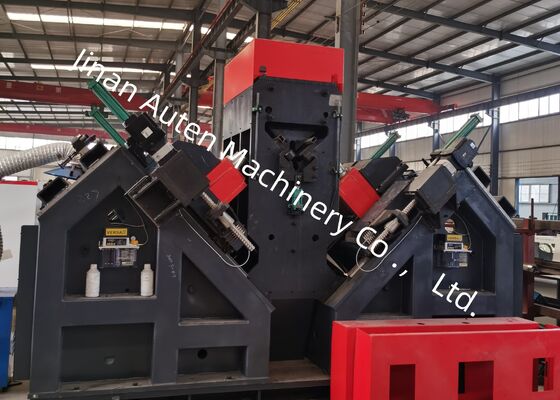

خط إنتاج الحفر الحديدية الزاوية الآلي CNC 6000r / min Max. سرعة دوران الغزل
استخدام المنتج:
خط إنتاج الحفر والتمييز للصلب الزاوية CNC تم بناؤه خصيصا للحفر الدقيق والطحن من الكبيرةأقسام فولاذية زاوية عالية المقاومة تستخدم في تصنيع أبراج نقل الطاقةتم تصميمها لإكمال أنماط الثقوب المعقدة بدقة قياسية استثنائية، جودة معالجة متفوقة، ويمكن التكرار بثقة.مع درجة عالية من الأتمتة وكفاءة الإنتاج المتميزة، النظام مناسب بشكل مثالي لتطبيقات المعالجة الزاوية للصلب الحديثة ذات الحجم الكبير.
المعايير الرئيسية:
| النموذج | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 360 ×360×35 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| (ماكس)سرعة قطع الحفر (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-330 (دون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8.9 × 3 |
خصائص المنتج:
1نظام إنتاج آلي بالكامل
يدمج خط الإنتاج نظامًا ذكيًا للتعامل مع المواد يتكون من ناقلات عرضية وأجهزة تحميل دوارة ووحدات تفريغ تلقائي وآليات نقل.يتم الانتهاء من عمليات الحفر والطحن في دورة آلية واحدة متواصلة، والحد من التدخل اليدوي، وخفض تكاليف العمالة، وتحسين كفاءة الإنتاج، والاتساق، والموثوقية التشغيلية.
2تجميع الحفر عالي الدقة
تم تجهيز وحدة الحفر بأدوات الدقة BT40 المتميزة المصنعة في تايوان ، مع إمدادات التبريد الداخلية لتحسين أداء الحفر ودقة المعالجة.ستة رؤوس الحفر التي يتم التحكم بها بواسطة CNC مرتبة بشكل متماثل، مع ثلاثة وحدات موجهة على كل جانب من الفولاذ الزاوي. عند معالجة الثقوب ذات القطر المتطابق و مسافة الحافة المتساوية ، تعمل رؤوس الحفر المقابلة في وقت واحد ،زيادة كبيرة في إنتاجية التصنيع مع الحفاظ على دقة وضعية ممتازة.
3واجهة الإنسان الآلة الحساسة
منصة التحكم توفر واجهة تشغيل ثنائية اللغة الصينية والإنجليزية مع تصور رسمي واضح لتخطيطات قطعة العمل. واجهة بديهية تبسط تشغيل الآلة،تحسين كفاءة البرمجة، وتقلل من متطلبات تدريب المشغلين.
4القدرة على البرمجة الفعالة
البرمجة مبسطة وسهلة الاستخدام. يقوم المشغلون ببساطة بإدخال المعلمات الأساسية مثل أبعاد القطعة المقطوعة، قطر الثقب، المسافة بين الثقوب، وكميات الإنتاج.كما يدعم النظام الاستيراد المباشر لبيانات التعشيش CAD / CAM ومتوافق تمامًا مع TEKLA.ملفات.NC1 ، مما يتيح التكامل السلس في سير العمل القائم في التصنيع الرقمي.
5المكونات الصناعية الممتازة
المكونات الهيدروليكية والهوائية والكهربائية الحاسمة يتم توفيرها من قبل الشركات المصنعة المعترف بها دولياً، مما يضمن موثوقية تشغيلية متميزة، وأداء آلة مستقرة،ومددة عمر المعدات.
6مراقبة الأخطاء الذكية
نظام تشخيص آلي متكامل يراقب حالة الجهاز بشكل مستمر، ويكشف بسرعة عن حالات تشغيل غير طبيعية،ويوفر تحديد الأخطاء لتبسيط استكشاف الأخطاء وتقليل وقت توقف الصيانة.
7وحدة قص الشعر عالية الكفاءة اختياري
تتوفر وحدة قشر مزدوجة الشفرة اختياريًا لتوفير أداء قطع دقيق للغاية. باستخدام تقنية قشر متقدمة ، فإنه يحسن من كفاءة المعالجة مع ضمان نظافة ،جودة قطع دقيقة.
العينات التجريبية تمثل ملفات الفولاذ الزاوية القياسية وتكوينات الثقوب النموذجية المستخدمة عادة في تصنيع أبراج النقل.ومفتشي الجودة لتقييم دقة التصنيع مباشرة، جودة الثقب، والاتساق الأبعاد، وأداء المعالجة العامة، وتوفير التحقق الموثوق من قدرة خط الإنتاج لتطبيقات التصنيع العملية.
في مشروعات خطوط النقل فائقة الجهد (UHV) ، حيث يجب أن تتحمل أبراج النقل ظروف بيئية صعبة وحملات هيكلية كبيرة.هذا خط الإنتاج يلعب دوراً حيوياً في تصنيع عناصر الفولاذ الزاوية التي تشكل الإطار الأساسي للبرجيقوم بتحقيق الدقة العالية والطعن على المكونات المستخدمة في أجسام البرج والذراعين المتقاطعة وغيرها من التجمعات الهيكلية الحاسمة ، مما يضمن مواقع الثقوب الدقيقة ،جودة اتصال موثوق بها، ودقة التجميع المتفوقة. من خلال تعزيز سلامة الهيكل، والسلامة التشغيلية،توفر المعدات دعمًا صناعيًا موثوقًا للبنية التحتية الحديثة لنقل الطاقة ومشاريع تصنيع الأبراج على نطاق واسع.
