تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30 م/دقيقة |
| إبراز: | خط معالجة القطع المعدنية الآلية,خط معالجة طقوس المعدن 9 ملم,خط معالجة طعنة الصفائح المعدنية 4 ملم |
||

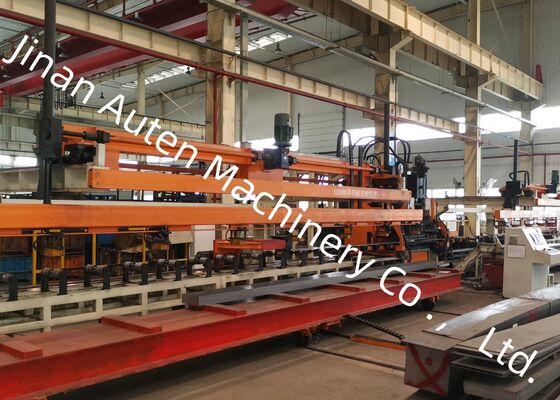

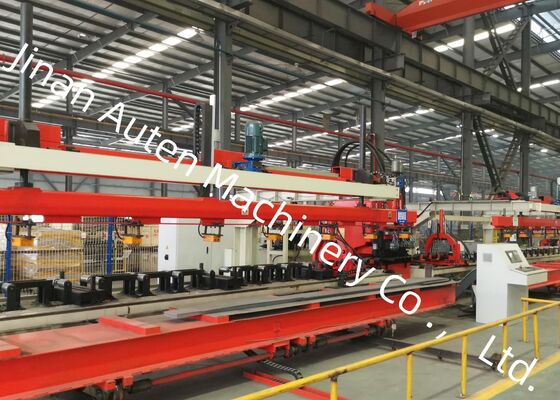

4-9mm سمك الصفيحة Cnc الآلي الصفيحة الصفيحة خط معالجة الخرق للمركبات الثقيلة
مقدمة المنتج
شركتنا صممت و طورت بشكل مستقلخط معالجة أوتوماتيكية عالية الأداء للصفائح المعدنية مصممة خصيصًا للطعن الدقيق للشعاب الطولية للسيارات ذات القوة العاليةتم تحسين النظام لمعالجة مكونات الحزم الطولية واسعة جداً والثقيلة المستخدمة عادة في المركبات الثقيلة ، شاحنات التعدين ، آلات البناء ،والسيارات التجارية المتخصصة الأخرى، وتوفير الإنتاجية الاستثنائية، ودقة التصنيع، وموثوقية التشغيل.
المعلمات التقنية الرئيسية:
| لا، لا، لا | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم و نطاق صفيحة المعالجة | |
| 3 | الطول | 4000-8000ملم |
| العرض | 200-550ملم | |
| سمك | 3 ′′6 ملم | |
| مادة الصفائح الواردة ثني المنجل | ≤7mm/10m | |
| عدم مساوية الصفائح على محور X | ≤10mm/1000mm ،≤20mm/8000mm | |
| عدم مساواة الصفائح على محور Y | 5 ملم | |
| طلاء الصفائح | ≤50ملم | |
| الخصائص الميكانيكية لمادة الورق | σb=510850N/mm2 | |
| 4 | أقصى قطر للجرح | φ60mm |
| 5 | عدد الوحدات | 25 |
| 6 | السرعة القصوى | |
| محور إكس | الحد الأقصى = 50m/min | |
| محور Y | الحد الأقصى = 30m/min | |
| 7 | دقة المعالجة | |
| محور إكس | ±0.25/600mm ،±0.50 / 3000mm،±0.7 / 8000 mm | |
| محور Y | ±0.2 ملم / 600 ملم | |
| 8 | طريقة المعالجة | تصفية |
| 9 | الإشارة |
محور X على طول الصفيحة، وتعتمد إحداثيات X للثقب على نهاية الصفيحة؛ محور Y هو عرض الصفيحة، والمرجع هو خط الوسط. |
| 11 | وضع العمل | اليدوي، التلقائي |
خصائص المنتج

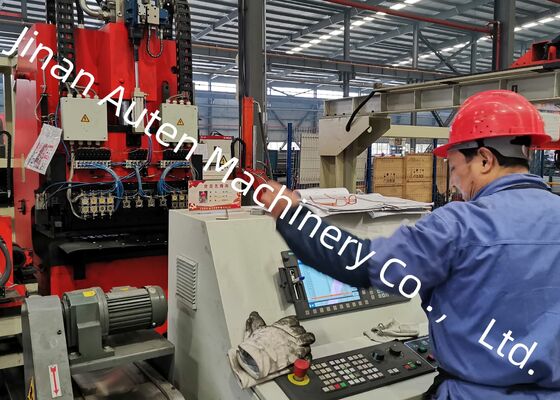

1يتم تجهيز خط الإنتاج بنظام تحكم CNC متطور 828D متكامل مع تكنولوجيا التغذية ذات الأداء العالي.هذا التكوين يضمن إنتاج عالية السرعة مع الحفاظ على دقة الأبعاد المتميزة وجودة المعالجة المتكررة لكل قطعة.
2يتم دمج آلية مركزية تلقائية خاضعة لسيطرة الخدمة في نظام عجلات دعم التغذية، مما يسمح بمعالجة فعالة للشعاب الطولية مع ملفات تعريف مختلفة للقطع العرضي.النظام يعوض تلقائيًا عن اختلافات الارتفاع تتراوح من 0 ∼ 200 ململضمان وضع المواد بدقة وأداء التغذية المستقر.
3.الآلة قادرة على استيعاب ما يصل إلى 25 محطم طفرة من قطرات مختلفة.تقليل وقت الإعداد بشكل كبير وتحسين مرونة الإنتاج.
4يتم تنفيذ تحميل المواد، والضرب، وتفريغ الجزء النهائي تلقائيًا طوال دورة الإنتاج بأكملها.يخفض تكاليف العمالة، وتعظيم كفاءة الإنتاج.
5يتم تفريغ الخردة التي تنتج أثناء عملية الخرق تلقائيًا وجمعها من خلال نظام إزالة نفايات متكامل ، والحفاظ على بيئة إنتاج نظيفة وضمان استمرارية ،تشغيل الآلة دون انقطاع.
6. يدعم برنامج البرمجة الذكية الاستيراد المباشر لرسومات AutoCAD وملفات DXF التي تم إنشاؤها بواسطة أنظمة CAD السائدة. يحتوي على واجهة إنسانية آلية بديهية (HMI) ،البرنامج يحول بيانات التصميم تلقائيًا إلى برامج التصنيع، تبسيط إجراءات البرمجة، وتقصير وقت إعداد الإنتاج، وتقليل احتمال أخطاء البرمجة إلى الحد الأدنى.
يحتوي عرض المنتج على مجموعة مختارة بعناية من عينات الأشعة الطولية النهائية المصنعة من قبل خط الإنتاج الآلي هذا ،تغطي مواصفات متعددة تستخدم عادة في شاحنات التعدين، والسيارات التجارية الثقيلة، ومعدات النقل المتخصصة.و اتساق مقاس ممتاز، وتوفير العملاء والمهندسين وموظفي التفتيش بتقييم مباشر لدقة معالجة المعدات وأداء التصنيع.
هذا النظام المتقدم للثقب CNC تم بناؤه خصيصًا للثقب الدقيق للأشعة الطولية المسطحة المستخدمة في صناعة التصنيع للسيارات.تم تطويرها خصيصا لمعالجة العوارض الطولية للشاحناتمن خلال إنتاج أنماط حفر دقيقة للغاية تلبي متطلبات التجميع والهيكلية المتطلبةتوفر الآلة حلًا صناعيًا موثوقًا للمكونات الحيوية تحمل الحمل، وضمان جودة منتج متفوقة، وسلامة هيكلية، وكفاءة الإنتاج.
