تفاصيل المنتج:
شروط الدفع والشحن:
|
| الأعلى. السكتة الدماغية تلسكوبية: | 3400 مم | قطر أنبوب الزيت: | ≥φ113 ملم |
|---|---|---|---|
| طول أنبوب الزيت: | 8500 ~ 9750 ملم | سعة الأنابيب: | 300 قطعة |
| رفع الحمل: | 350 كجم | ارتفاع الرفع: | 4000mm |
| كفاءة: | 50 قطعة/ساعة | الحجم الكلي: | 11200x2350x2700 ملم |

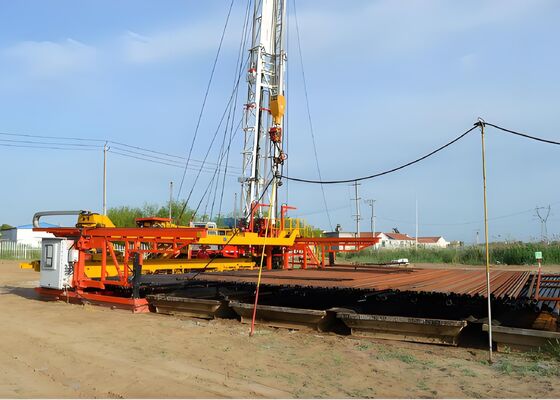

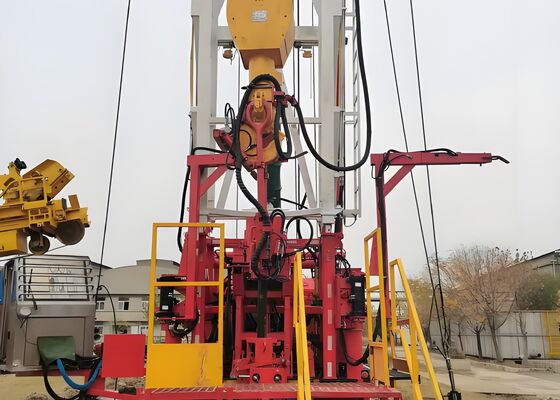

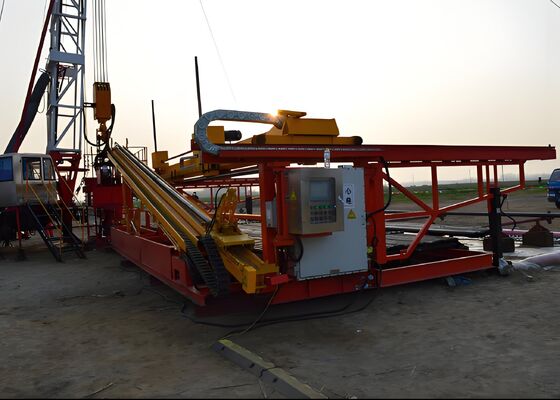

الموديل SSPGNC-0.35-4(A) آلة معالجة حقول النفط للإصلاح البسيط لآبار النفط
نظرة عامة على المنتج:
إن آلة نقل وتكديس قضبان الأنابيب الأوتوماتيكية عبارة عن نظام ذكي للتعامل مع حقول النفط تم تطويره للنقل التلقائي والتكديس وقياس طول أنابيب النفط أثناء عمليات خدمة الآبار الخفيفة. يقوم تلقائيًا بنقل وترتيب وقياس الأنابيب بين الجسر المساعد ومنطقة تخزين الأنابيب ونظام النقل ومعدات رفع رأس البئر. ومن خلال دمج هذه الوظائف في عملية مؤتمتة واحدة، يحقق النظام بشكل فعال معالجة مؤتمتة بالكامل للأنابيب خلال عمليات صيانة آبار النفط الصغيرة.
تحديد:
| نموذج | سسبجنك-0.35-4 | سسبجنك-0.35-4A |
| حمولة الرفع المقدرة | 350 كجم | |
| ارتفاع الرفع | 4000 ملم | |
| الأعلى. السكتة الدماغية تلسكوبية | 3400 ملم | |
| قطر أنبوب الزيت | ≥φ113 ملم | |
| طول أنبوب النفط | 8500 ~ 9750 ملم | |
| سعة الأنابيب | 300 قطعة | |
| كفاءة | 50 جهاز كمبيوتر شخصى / ساعة | |
|
خطأ في القياس بجهاز قياس الطول |
.20.2 ‰ | |
| إجمالي الطاقة | 9 كيلو واط (مصدر هيدروليكي مثبت على السيارة) | |
| 20 كيلو واط (مصدر هيدروليكي قائم بذاته) | ||
| عربة CNC | لا أحد | يملك |
| وزن | حوالي 9000 كجم | |
| الحجم الكلي | 11200x2350x2700 ملم | |
| طريقة التحكم |
يدوي، آلي، تحكم عن بعد |
|
| تدفق النظام الهيدروليكي | 60 لتر/دقيقة | |
| ضغط النظام الهيدروليكي | 12 ميجا باسكال | |
مزايا المنتج:
1. تم تجهيز المعدات بواجهة بديهية بين الإنسان والآلة (HMI) لتكوين المعلمات ويتم التحكم فيها عن طريق نظام التشغيل الآلي المعتمد على PLC. يقوم تلقائيًا بإمساك الأنابيب، وتفريغها، ونقلها، وقياس الطول أثناء تسجيل بيانات طول الأنابيب بشكل تسلسلي لسهولة التخزين، والاسترجاع، وإدارة الإنتاج. يوفر النظام عملية موثوقة ومرونة عالية ويقلل بشكل كبير من التدخل اليدوي.
2. تم دمج عربة متنقلة يتم التحكم فيها مؤازرًا مع وظيفة التتبع التلقائي في النظام. تنقل العربة الأنابيب بشكل مستقل بينما تقوم في نفس الوقت بمهام النقل وقياس الطول. يمكن أيضًا أن يعمل بشكل متزامن مع المصعد في أوضاع التتبع الحر أو التتبع المقطوع. أثناء النقل، تدعم آلية التثبيت والعربة بشكل مشترك الأنابيب، مما يزيل احتكاك التلامس مع حاجز التوجيه ويحمي بشكل فعال أسنان نهاية الأنبوب من التلف.
3. تستخدم الآلة نظام معالجة مغناطيسي كهربائي دائم متطور يتميز بالمغنطة السريعة وإزالة المغناطيسية. تتيح هذه التقنية إمساكًا وتحريرًا سريعًا ومستقرًا للأنابيب مع تقليل قوى التأثير، وتقليل ضوضاء التشغيل، ومنع تلف سطح قطع العمل.
4. توفر المعدات وظائف التكديس والتكديس الأوتوماتيكية عالية الدقة. بالنسبة لأنابيب الزيت بقطر Φ89 مم، يقوم النظام تلقائيًا بترتيب 30 أنبوبًا بالتوازي داخل كل طبقة وتكديسها في 10 طبقات موحدة، مما يضمن التموضع المنظم والمحاذاة الدقيقة والتخزين الفعال للمواد.
5. يتم توفير نظام التحكم عن بعد اللاسلكي للسماح للمشغلين بالتدخل الفوري عندما تحدث ظروف تشغيل غير طبيعية أثناء الإنتاج الأوتوماتيكي. تعمل هذه الميزة على تعزيز المرونة التشغيلية، وتحسين سلامة المعدات، وتسهيل التحكم المريح في النظام واستكشاف الأخطاء وإصلاحها.
إن آلة نقل وتكديس قضبان الأنابيب الأوتوماتيكية عبارة عن نظام ذكي للتعامل مع حقول النفط مصمم خصيصًا للنقل الآلي والتكديس والمحاذاة وقياس طول أنابيب النفط وقضبان المصاصة أثناء عمليات خدمة آبار النفط الصغيرة. إنها تنقل الأنابيب بكفاءة بين رأس البئر، ورف الأنابيب، ومعدات المناولة المساعدة أثناء إجراء العد التلقائي للأنابيب، وتسجيل الطول، والتكديس المنظم. من خلال تقليل المناولة اليدوية، وتحسين السلامة التشغيلية، وتعزيز كفاءة المناولة، يوفر النظام إدارة أنبوبية موثوقة وذكية لتطبيقات التدخل والصيانة الحديثة في حقول النفط.
