تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x20 |
|---|---|---|---|
| قوة اللكم (كيلو نيوتن): | 1000/1200 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| قوة القطع (كيلو نيوتن): | 2200/4300 | الأعلى. طول فارغ (م): | 14 |
| الأعلى. طول الانتهاء (م): | 12 | اللكمات لكل جانب: | 3 |

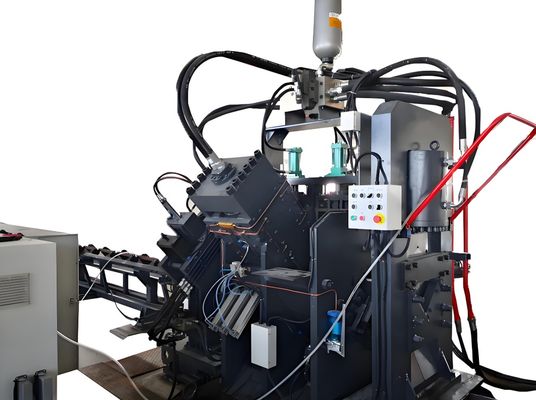

2200/4300KN قوة القطع JNC سلسلة CNC حفر علامة وقطع آلة للزوايا
مقدمة المنتج

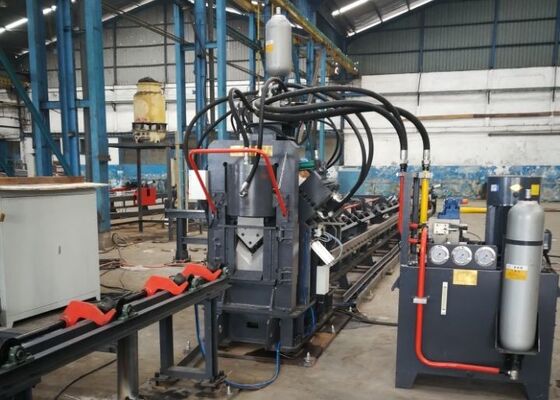

سلسلة JNC خط إنتاج الفولاذ الزاوية عالية السرعة CNC للكسح، والعلامة، والقطع يتكون في المقام الأول من وحدة الكسح، وحدة العلامة، وحدة القطع، ونظام ناقل عرضي،ناقل تحميل دواري، ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، نظام التحكم الكهربائي، النظام الهوائي، والمكونات المساعدة الأخرى.هذا خط الإنتاج تم تطويره خصيصا لمعالجة الآلية من الفولاذ الزاوية في تطبيقات تصنيع برج نقل. يتم التحكم بالكامل في سير العمل بواسطة CNC ، مما يوفر عملية بسيطة ويسمح بالإنتاج الآلي ، عالي الدقة ، متعدد المواصفات ، والإنتاج على نطاق واسع.
معايير المنتج:
| النموذج | JNC2020 |
| حجم الزاوية (ملم) | 50×50×4 |
| 200×200×20 | |
| الحد الأقصى للضرب (قطر × ث) (ملم) | Φ26x20 |
| قوة الضرب (ك.إن) | 1000/1200 |
| قوة العلامة (kN) | 1000/1200 |
| قوة القطع (kN) | 2200/4300 |
| أقصى طول الفراغ (م) | 14 |
| أقصى طول للأجزاء النهائية (م) | 12 |
| لكمات لكل جانب | 3 |
| مجموعة من حروف التسجيل | 4 |
| عدد الحروف لكل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| محاور CNC | 3 |
| وضع القطع | شفرة مزدوجة أو واحدة |
| طريقة التبريد | تبريد المياه/تبريد الهواء/باردة الزيت |
| سرعة التغذية القصوى (m/min) | 80 |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الكلية(م) | حوالي 32x7x3 |
| يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
خصائص المنتج:
1يتم تجهيز آلة ثقب الفولاذ الزاوية CNC مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على تثبيت ثلاثة قطرات مختلفة من الثقب.يتم التحكم بدقة في وحدات الخرق عن طريق برمجة CNC (NC) لضبط مواقع الثقوب بدقة. يدعم النظام كل من حفر الثقوب المستديرة والبيضاوية. تغذية عالية السرعة والحفر تعزز بكثير كفاءة الإنتاج.قدرة المعالجة تصل إلى حوالي 9 ٪ 10 طن في نوبة 8 ساعات.
2تم تصميم وحدة العلامة مع هيكل مغلق بالكامل ، عالية الصلابة. وتتضمن أربع مجموعات من الأحرف من نوع الكاسيت قابلة للاختيار من خلال البرمجة ، مع مواقف العلامة القابلة للتعديل.بالإضافة إلىيتوفر نظام علامة قرص دوار مع 10 صفوف، مما يتيح اختيار الحرف تلقائيًا دون تدخل يدوي، مما يحسن بكثير من كفاءة العلامة.
3. تتبنى وحدة القطع تصميم قشر ذو شفرة واحدة تتميز بقوة القطع العالية والاستقرار. تنتج كل عملية قطع صفر نفايات المواد مع سطح قطع نظيف وسلس.يحتوي سقف الشفرة على بنية مفتوحة الباب، مما يسمح باستبدال الشفرة بسرعة وآمنة ومريحة.

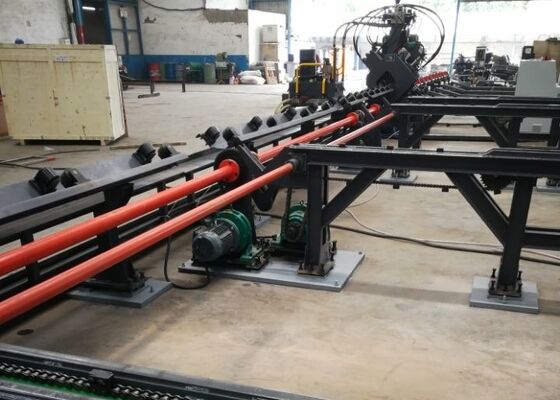

4يُنقل طاولة التغذية الأفقية الفولاذ الزاوية إلى حامل التحميل الدوار، الذي يتم تشغيله بواسطة مجموعة محركات الحد.هذا يضمن وضع مستقر للمواد على ناقل التغذية لمعالجة لاحقة.
5يتم تشغيل قطع العمل بشكل آمن ونقلها بواسطة عربة تغذية CNC بدقة عالية في تحديد الموقع. يتم تشغيل العربة بواسطة محرك سيرفو مع ردود فعل مكيف ضوئية كهربائية ،تعمل تحت نظام تحكم حلقة مغلقة لضمان تغذية دقيقة وموضعها.
6. يوفر النظام الهيدروليكي القوة الدافعة لعمليات الخرق والتمييز والقص. وهو مجهز بمحطة هيدروليكية عالية السرعة متكاملة مع جهاز تجميع.تستخدم الأنابيب الهيدروليكية اتصالات من نوع الحاجز لضمان أداء خال من التسرب وسهولة الصيانةيتم توفير وحدات الصمامات الهيدروليكية الرئيسية من قبل العلامة التجارية Atos المعترف بها دوليا، وضمان تشغيل النظام المستقر والموثوق به.
7نظام التبريد الهيدروليكي يدعم تكوينات متعددة، بما في ذلك تبريد الماء، تبريد الهواء، وتبريد الزيت.يمكن للعملاء اختيار طريقة التبريد المناسبة على أساس ظروف العمل المحددة ومتطلبات التشغيل.
8يتكون نظام التحكم من جهاز كمبيوتر صناعي، و PLC، ومحركات الخدمة، وأجهزة الاستشعار الخارجية.بعد ذلك يقوم النظام تلقائيًا بتوليد برامج التصنيع. كما يدعم DXF و NC وغيرها من تنسيقات الملفات التي يتم إنشاؤها بواسطة CAD. واجهة HMI بديهية وسهلة الاستخدام ، وتقدم وظائف مثل عرض قطعة العمل الرسومية ، وتخزين البيانات ذات السعة الكبيرة,التصور الموقع، وتشخيص إنذار خطأ.
تمثل هذه العينات من قطع العمل المواصفات القياسية وسيناريوهات المعالجة النموذجية في صناعة أبراج الصلب الزاوية.جودة المعالجة، ودقة التصنيع، وتوفير مرجع عملي لتقييم أداء المعدات وملاءمتها لمتطلبات الإنتاج المحددة،وبالتالي دعم اتخاذ القرارات المستنيرة والمدفوعة بالبيانات.
في بناء خطوط نقل عالية الجهد فائق (UHV) ، حيث يجب أن تتحمل الأبراج الظروف الجوية القاسية والحملات الهيكلية الثقيلة ،هذه المعدات تلعب دورا حيويا في معالجة مكونات الفولاذ الزاوية التي تشكل الإطار الهيكلي الأساسي من أبراج النقليقوم بتنفيذ عمليات الحفر والطعن عالية الكفاءة على الصلب الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان الأبعاد الدقيقة والأداء المشترك الموثوق به، وبالتالي الحفاظ على الاستقرار الهيكلي الكلي وسلامة الأبراج.
