تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~360×360×35 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| عدد مجموعة الأحرف: | 4 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق العلامة الخلفية (مم): | 50-330 (ستبليس) |
| إبراز: | آلة حفر الزاوية والتمييز,عالية السرعة Cnc زاوية حفر آلة,CNC زاوية حفر آلة للبرج |
||

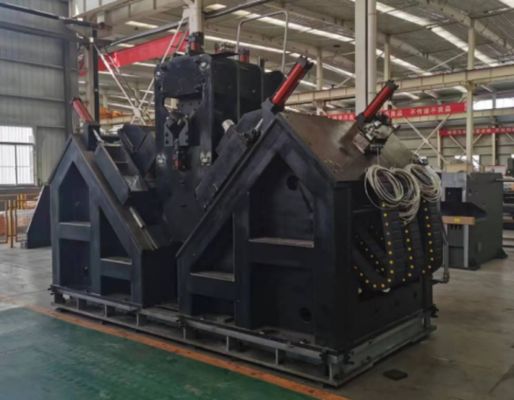

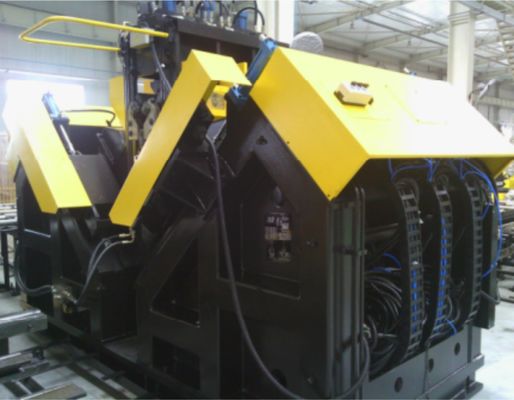

BT40 تفتق مغزل الحفر آلة الحفر ووضع العلامات ذات السرعة العالية باستخدام الحاسب الآلي للبرج
استخدام المنتج:
إن خط إنتاج الحفر ووضع العلامات على الفولاذ ذو الزاوية CNC مصمم خصيصًا للحفر والتثقيب عالي الدقة للفولاذ ذو الزاوية العالية القوة ذو الحجم الكبير المستخدم في تطبيقات برج النقل. النظام قادر على إكمال جميع تكوينات الفتحات المطلوبة على مقاطع الصلب ذات الزوايا مع ضمان جودة تصنيع ممتازة وتحكم موضعي دقيق للغاية. بالإضافة إلى ذلك، يقدم خط الإنتاج إنتاجية عالية ومستوى عالٍ من التشغيل الآلي.
المعلمات الرئيسية:
| نموذج | ADM3635 |
| حجم الزاوية (مم) | 100×100×10~360×360×35 |
| الأعلى. طول الفراغ (م) | 14 |
| تفتق المغزل الحفر | BT40 |
| الأعلى. قطر الحفر (مم) | Ф40 |
| الكمية. من الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| أقصى سرعة دوران للمغزل (ص / دقيقة) | 6000 |
| الأعلى.سرعة القطع للحفر (م/دقيقة) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (مم) | 50-330 (ستبليس) |
| الأعلى. سرعة تغذية الزاوية (م/دقيقة) | 40 |
| قوة الوسم (كيلو نيوتن) | 1000/1200 |
| الكمية. من مجموعة الأحرف | 4 |
| الكمية. الشخصية في كل مجموعة | 18 |
| حجم الحرف (مم) | 14×10×19 |
| نظام التبريد لقمة الحفر | رذاذ الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برنامج Lofting أو برمجة التعليمات |
| الأبعاد الكلية (م) | 34×8.9×3 |
ميزات المنتج:
1. التشغيل الآلي المتقدم

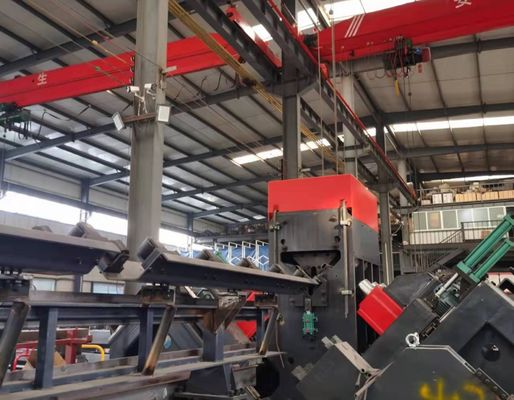

يدمج خط الإنتاج نظامًا آليًا بالكامل لمعالجة المواد، بما في ذلك ناقلات التغذية الأفقية، ورفوف التحميل الدوارة، ووحدات التفريغ الأوتوماتيكية، وآليات النقل. يتم الانتهاء من جميع عمليات الحفر والتثقيب ضمن سير عمل واحد مستمر. العملية بأكملها مؤتمتة بالكامل، مما يقلل بشكل كبير من متطلبات العمالة مع تحسين كفاءة الإنتاج والاستقرار التشغيلي.
2. وحدة الحفر عالية الدقة
يعتمد مغزل الحفر مغزل دقة BT40 عالي الجودة مصنوع في تايوان مع قدرة تبريد داخلية، مما يضمن أداء حفر ممتاز ودقة أبعاد عالية. نظام الحفر مزود بستة رؤوس حفر يتم التحكم فيها بواسطة CNC، مرتبة بشكل متماثل مع ثلاث وحدات على كل جانب من جوانب الزاوية الفولاذية. بالنسبة للثقوب ذات الأقطار المتطابقة والإزاحات المتسقة من حافة الحافة العلوية، يمكن أن تعمل رؤوس الحفر المزدوجة على كلا الجانبين في وقت واحد، مما يزيد بشكل كبير من كفاءة المعالجة.
3. واجهة سهلة الاستخدام بين الإنسان والآلة
يتميز نظام التحكم بتشغيل ثنائي اللغة باللغتين الصينية والإنجليزية، مما يوفر واجهة بديهية مع تصور واضح لرسومات قطع العمل لسهولة التشغيل والمراقبة.
4. عملية البرمجة المبسطة
البرمجة فعالة للغاية وسهلة الاستخدام. يحتاج المشغلون فقط إلى إدخال المعلمات الأساسية مثل أبعاد قطعة العمل، وقطر الثقب، والتباعد، وكمية الإنتاج. يدعم النظام أيضًا الاستيراد المباشر لبيانات CAD/CAM المتداخلة وهو متوافق مع ملفات .NC1 التي تم إنشاؤها بواسطة TEKLA، مما يضمن تكامل البيانات بسلاسة وسير عمل إنتاج مبسط.
5. مكونات أساسية عالية الجودة
يتم اختيار المكونات الهيدروليكية والهوائية والكهربائية الرئيسية من علامات تجارية معروفة عالميًا، مما يضمن الأداء المستقر والموثوقية العالية وعمر الخدمة الطويل.
6. تشخيص الخطأ الذكي
تم تجهيز المعدات بنظام تشخيص ذاتي تلقائي، مما يتيح الكشف السريع وتحديد الأخطاء لتحسين كفاءة الصيانة.
7. نظام القطع الاختياري
تتوفر وحدة قص اختيارية مزدوجة الشفرات، مما يوفر أداء قطع عالي الدقة وكفاءة معالجة محسنة من خلال تقنية القص المتقدمة.
تغطي عينات الاختبار المذكورة أعلاه المواصفات القياسية وأنماط الفتحات النموذجية المستخدمة في تصنيع برج النقل. إنها تسمح للعملاء وموظفي الفحص بتقييم دقة المعالجة وجودة المعالجة والأداء العام للمعدات بشكل مباشر، مما يوفر مرجعًا موثوقًا لتقييم الملاءمة لمتطلبات الإنتاج الحقيقية.
في بناء خطوط نقل الجهد العالي للغاية (UHV)، حيث يجب أن تتحمل الأبراج الظروف البيئية القاسية والأحمال الهيكلية الثقيلة، تلعب هذه المعدات دورًا حاسمًا في معالجة المكونات الفولاذية الزاوية التي تشكل الهيكل الحامل الأساسي للأبراج. إنها تنفذ عمليات حفر وتثقيب عالية الدقة على الفولاذ الزاوي المستخدم في أجسام الأبراج، والأذرع المتقاطعة، والأجزاء الهيكلية الرئيسية الأخرى، مما يضمن تحديد موضع الثقب بدقة وقوة وصلة موثوقة. ونتيجة لذلك، فهو يعزز بشكل كبير السلامة الهيكلية والسلامة التشغيلية وموثوقية الخدمة طويلة المدى لأبراج النقل طوال دورة حياتها التشغيلية.
