تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 2000 × 2000 مم | ارتفاع العملاقة: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50-150 | ماكس.قطر الحفر: | φ50 مم |
| ماكس: | ≤160 مم | التنصت القطر: | M3-M28 |
| عرض فتحة T: | 28 ملم | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | 2000x2000mm آلة الحفر عالية السرعة CNC,آلة الحفر عالية السرعة CNC,آلة حفر CNC للصفائح |
||

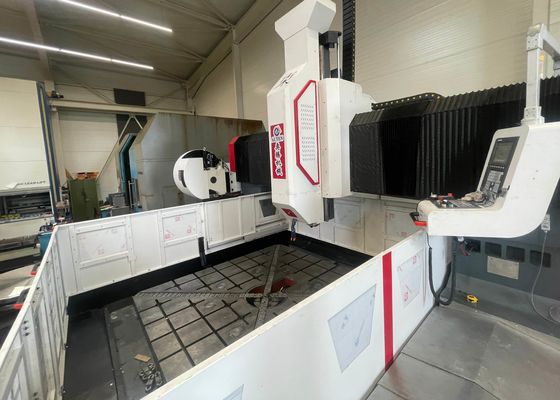

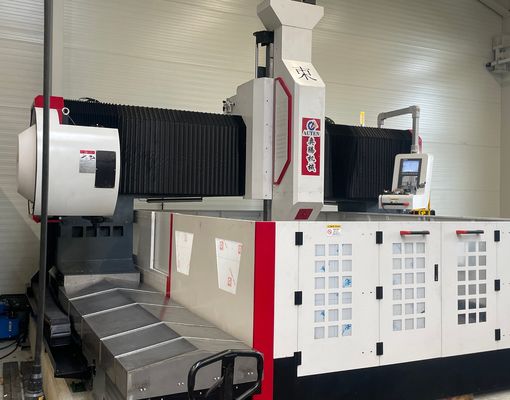

2000x2000ملم حجم القطعة العاملة آلة الحفر عالية السرعة CNC للألواح وأوراق الأنابيب
التطبيق:
يتم استخدام آلة الحفر والطحن للصفائح من نوع البورتري CNC على نطاق واسع لمعالجة الدقة لأقراص الأنابيب والشرائح والحاويات ومبادلات الحرارة ،ومكونات هيكلية أخرى في الصناعات مثل معالجة البتروكيماويات، توليد الطاقة النووية، طاقة الرياح، تصنيع المرجل، وتصنيع الهياكل الصلبة.وكذلك حفر التواء عالي السرعة مع أنظمة تبريد خارجيةالمعدات تتضمن وظائف معالجة متعددة ، بما في ذلك الحفر ، والشفرة ، والنقر ، والطحن ، والحفر. يمكن تثبيت رأس ذو زاوية مستقيمة تلقائي اختياري لتمكين الحفر الجانبي ،النقر، وعمليات الطحن.
المواصفات:
| النموذج | PHD2020 | |
| حجم القطعة | LxW (ملم) | 2000x2000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ80 | |
| السماكة القصوى (ملم) | ≤ 250 | |
| قطر الشرب | M3-M30 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 2000 |
| سرعة الحركة الجانبية (r/min) | 0~8 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 2.4 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 2000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~8 | |
| قوة محرك خدمة التغذية (كيلوواط) | 2.4 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 800 |
| سرعة الحركة (م/دقيقة) | 0~8 | |
| قوة محرك الخدمة (كيلوواط) | 2.4 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 5.3×3.8×27 |
خصائص المنتج
1تتكون المعدات من قاعدة آلة، وحدة الزلاجة الطولية، هيكل البوابة، الزلاجة العرضية، آلية التغذية الرأسية، حفر والطحن رأس محور، طاولة العمل، نظام التبريد،نظام إخلاء رقاقة تلقائي، نظام التشحيم المركزي، النظام الهوائي، نظام التحكم الكهربائي، وغيرها من مجموعات المساعدة.
2. وحدة الفوهة المنزلقة التي تعمل بمحرك الجهاز قادرة على أداء عمليات الحفر ، والحفر ، والنقر ، والشفرة ، وطحن القضبان. يمكن أن تعمل بشكل مستقل أو بالتنسيق مع المحاور الأخرى.يعتمد الفوهة على فوهة متعرجة BT50 ذات الدقة العالية المصنوعة في تايوان مع إمدادات سائل التبريد الداخلي ونظام إطلاق أدوات أوتوماتيكي لفراشة الربيع.يتم تغيير الأداة من خلال آلية هيدروليكية لتحرير، مما يتيح التبديل السريع والمريح بين أدوات الحفر والطحن.

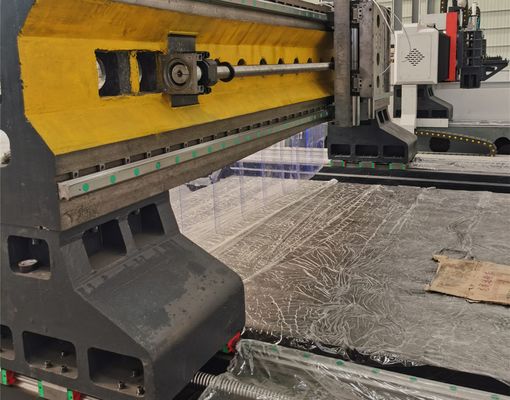

3. تستخدم الآلة خطوط توجيه خطية عالية الدقة لضمان حركة سلسة ومستقرة ودقيقة. محرك خدمة التيار المتردد يدفع حزام متزامن ونظام مسامير الكرة الدقيقة ،ضمان دقة تحديد المواقع الممتازة ويمكن تكرارها.
4يتم بناء هيكل الآلة والحاجز من الذهب عالية الجودة أو الصلح الهياكل صفيحة الفولاذ. هذه المكونات تخضع لارتفاع درجة الحرارة تخفيف التوتر التسخين قبل المعالجة،تليها عملية التسخين الثانوية بعد نصف التشطيب. الآلة الدقيقة النهائية تضمن صلابة هيكلية عالية، واستقرار طويل الأجل، ودقة ثابتة.
آلة الحفر والطحن للصفائح الدرجية CNC هي حل صناعي عالي الأداء تم تصميمه للآلات الدقيقة لمكونات النوع الصفائح والأجزاء الهيكلية.انها مناسبة لمعالجة الفلينجز، الأقراص والحلقات والصفائح المسطحة، شريطة أن تكون سماكة المواد ضمن نطاق التصنيع الفعال للآلة.
في ورشة عمل تصنيع الهياكل الفولاذية ، تقوم هذه المعدات بحفر وتحرير الدقة العالية للصفائح الهيكلية ومكونات الاتصال ، مما يضمن تجميع الأطر الفولاذية بثقة.في صناعة طاقة الرياح، يتم استخدامه على نطاق واسع لمعالجة أبراج توربينات الرياح ومكونات الفلينج ، مما يضمن سلامة الهيكل في ظل ظروف تشغيل قاسية مثل الرياح القوية وتغيرات درجة الحرارة.في تطبيقات بناء الجسور، يستخدم في معالجة أعمدة الجسر وعناصر الدعم ، مما ينتج مفاصل دائمة ومستقرة قادرة على تحمل الأحمال الديناميكية طويلة الأمد طوال عمر الهيكل.
