تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | طول×عرض: | 3000x3000 مم |
|---|---|---|---|
| ارتفاع العملاقة: | 800 ملم | ضمان: | 1 سنة |
| تفتق المغزل: | بي تي50 | قطر Max.Rrilling: | φ80 مم |
| ماكس: | ≤180 مم | التنصت القطر: | M3-M28 مم |
| إبراز: | لوحات آلة الحفر CNC,آلة حفر الصفائح عالية السرعة,آلة الحفر عالية السرعة للصفائح CNC |
||

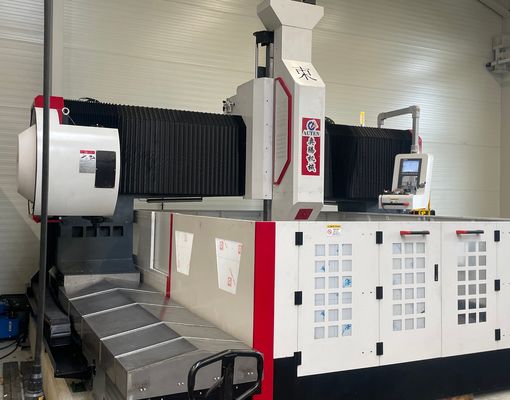

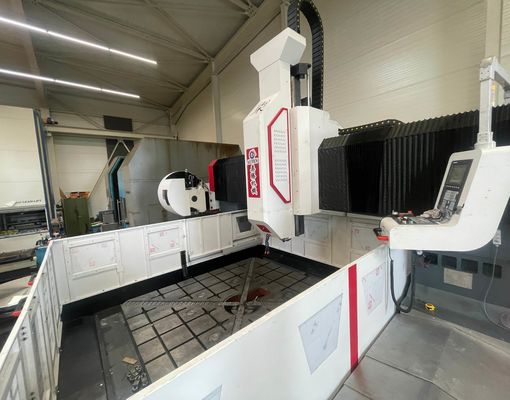

نموذج PHD3030 آلة حفر الألواح CNC عالية السرعة للألواح وألواح الأنابيب
طلب:
مناسبة لعمليات الحفر، والشطب، والتنصت، والطحن على قطع العمل من النوع اللوحي ومكونات الفولاذ الهيكلية.
تم تصميم الماكينة خصيصًا للتصنيع عالي الكفاءة للفلنجات والأقراص والحلقات وصفائح الأنابيب ومكونات اللوحة ضمن قدرة المعالجة المحددة الخاصة بها. إنها قادرة على الإنتاج من خلال الثقوب والثقوب العمياء على المواد المفردة وكذلك قطع العمل المركبة. مجهزة بنظام تصنيع يتم التحكم فيه بالكامل باستخدام الحاسب الآلي، توفر المعدات تشغيلًا بديهيًا وأتمتة عالية ودقة تصنيع استثنائية ومرونة متميزة لكل من الإنتاج عالي الخلط والإنتاج منخفض الحجم وتطبيقات التصنيع على نطاق واسع.
تحديد:
| نموذج | دكتوراه3030 | |
| حجم الشغل | الطول × العرض (مم) | 3000x3000 |
| عرض فتحة T لطاولة العمل (مم) | 28 | |
| رأس قوة الحفر | الكمية. | 1 أو 2 |
| تفتق المغزل | بي تي50 | |
| الأعلى. قطر الحفر (مم) | Φ90 | |
| الأعلى. سمك (مم) | ≥300 | |
| التنصت القطر | M3-M36 | |
| سرعة المغزل (ص / دقيقة) | 30 ~ 3000 | |
| قوة محرك المغزل المؤازر (كيلوواط) | 22/30/37 | |
| الحركة الجانبية لرأس الطاقة (المحور X) | الأعلى. السكتة الدماغية الأفقية (مم) | 3000 |
| سرعة الحركة الجانبية (ص/دقيقة) | 0 ~ 8 | |
| قوة المحرك المؤازر للحركة الجانبية (كيلوواط) | 3.6 | |
| الحركة الطولية العملاقة (المحور Y) | الأعلى. شوط التغذية (مم) | 3000 |
| سرعة حركة التغذية (م/دقيقة) | 0 ~ 8 | |
| تغذية قوة المحرك المؤازر (كيلوواط) | 3.6 | |
| حركة تغذية الكبش العمودي (المحور Z) | الأعلى. السكتة الدماغية (مم) | 1000 |
| سرعة التحرك (م/دقيقة) | 0 ~ 8 | |
| قوة المحرك المؤازر (كيلوواط) | 3.6 | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.015/1000 |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.01/1000 |
| النظام الكهربائي | نظام CNC | فاجور/ كي إن دي/ جي إس كيه |
| مغير الأدوات | نوع القرص (اختياري) | 24 موضعًا للأداة |
| الحجم الكلي | الطول × العرض × الارتفاع (م) | 6.6x4.9x2.9 |
هيكل الآلة:
تعتمد الماكينة هيكلًا قويًا من الحديد الزهر، يتكون بشكل أساسي من طاولة عمل، وجسر متحرك، وسرج منزلق متحرك، ورأس طاقة الحفر والطحن، ونظام التشحيم الأوتوماتيكي، والغلاف الواقي، ونظام التبريد المعاد تدويره، ونظام التحكم CNC، ونظام التحكم الكهربائي. تستخدم الماكينة إرشادات درفلة خطية دقيقة للدعم والتوجيه، جنبًا إلى جنب مع أنظمة نقل لولبية كروية عالية الدقة، مما يضمن دقة تحديد موضع فائقة وتكرارًا ممتازًا طوال عملية التصنيع.
1. طاولة العمل:
يتم تصنيع طاولة العمل من الحديد الزهر الرمادي عالي الجودة (HT250) وتخضع للمعالجة الحرارية الثانوية لتخفيف الضغط متبوعة بالتصنيع الدقيق لضمان السلامة المعدنية الممتازة واستقرار الأبعاد على المدى الطويل. يوفر هيكل طاولة العمل المصبوب صلابة استثنائية وقدرة تحمل للحمل لتطبيقات المعالجة الصعبة.

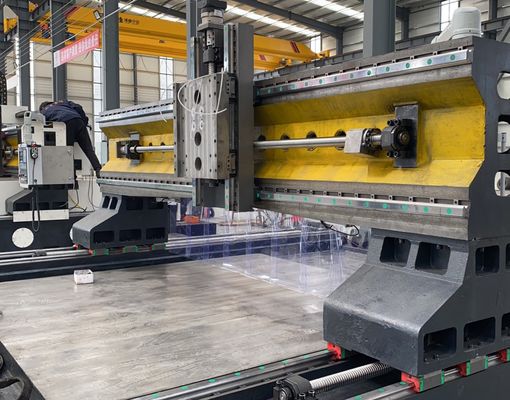

2. العملاقة المنقولة:
يتم تصنيع القنطرة المتحركة من حديد الزهر الرمادي عالي الجودة (HT250)، مما يوفر صلابة هيكلية استثنائية ومقاومة للاهتزاز. تم تجهيز القسم الأمامي من القنطرة مع اثنين من الحزائل الدليلية الخطية شديدة التحمل، ومجموعة لولبية كروية دقيقة، ونظام محرك مؤازر عالي الأداء، مما يشكل آلية حركة المحور Y للماكينة. يتم تركيب رأس طاقة الحفر والطحن مباشرة على عربة الشريحة المتحركة. يتم تحقيق حركة جسر الرافعة من خلال ناقل الحركة اللولبي الكروي الموجه مؤازرًا عبر اقتران دقيق، مما يضمن حركة سلسة ودقة تحديد موضع عالية وأداء تشغيل موثوق.
تم تطوير الماكينة خصيصًا للحفر عالي الإنتاجية للفلنجات، والأقراص، والحلقات، وألواح الأنابيب، وقطع العمل اللوحية ضمن قدرتها التشغيلية الفعالة. إنها قادرة على المعالجة من خلال الثقوب والثقوب العمياء في قطع العمل المفردة والمواد المركبة. توفر عملية التصنيع التي يتم التحكم فيها بالكامل باستخدام الحاسب الآلي عملية مريحة، ومستوى عالٍ من الأتمتة، ودقة تصنيع متميزة، ومرونة إنتاج ممتازة، مما يجعلها مناسبة لكل من التصنيع المتنوع والإنتاج الصناعي الكبير الحجم.
تمثل قطع العمل التوضيحية هذه نطاقًا واسعًا من المواصفات القياسية وتطبيقات التصنيع النموذجية. إنها تمكن العملاء والموظفين الفنيين من التقييم المباشر لجودة المعالجة ودقة الأبعاد وتشطيب السطح، مما يوفر مرجعًا عمليًا لتقييم قدرة المعالجة للماكينة والأداء التشغيلي والملاءمة لمتطلبات التصنيع المحددة.
