تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 4000x8000 ملم | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | الأعلى. قطر الحفر (مم): | φ90 |
| الأعلى. سمك (مم): | ≤300 | التنصت القطر: | M3-M36 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 22/30/37 |
| إبراز: | آلة طحن حفر CNC الحاجز,مبادلة الحرارة آلة طحن حفر CNC |
||

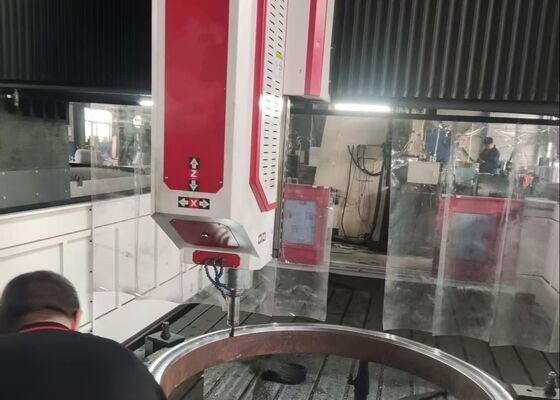

نموذج PHD4080 آلة طحن الحفر الحركية الحركة CNC المستخدمة للمبادل الحراري
مقدمة المنتج
هذه المعدات هي آلة الحفر والطحن عالية السرعة الحركية من نوع البورتري المصممة خصيصاً للعمل على الحفر والطحن والطحن على ألواح الصلب والشرائح ومبادلات الحرارةأوراق الأنابيبيستخدم النظام تكنولوجيا الحفر الكربيدية عالية السرعة مع توصيل سائل التبريد الداخلي ومجهز بمنصة تحكم الحافلة KND أو CNC.يقدم تشغيل سهل الاستخدام، مستوى عال من الأتمتة، ودقة عالية في التصنيع، ومرونة ممتازة للإنتاج الصغيرة والمتوسطة الحجم التي تنطوي على مجموعة واسعة من قطع العمل.
تكوين المنتج:
| النموذج | PHD4080 | |
| حجم القطعة | LxW (ملم) | 4000×8000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 أو 2 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ90 | |
| السماكة القصوى (ملم) | ≤300 | |
| قطر الشرب | M3-M36 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30/37 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 4000 |
| سرعة الحركة الجانبية (r/min) | 0~6 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 3.6 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 8000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~6 | |
| قوة محرك خدمة التغذية (كيلوواط) | 3.6/55 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0~4 | |
| قوة محرك الخدمة (كيلوواط) | 3.6 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 13x6.9x6.2 |
خصائص المنتج
1تتكون الآلة في المقام الأول من سرير آلة، طاولة العمل، بورتري متحركة، رأس عمود عمودي من النوع الحفر والطحن، النظام الهيدروليكي، النظام الهوائي، نظام التبريد،نظام التشحيم المركزي، نظام التحكم الكهربائي، ونظام نقل الرقاقة التلقائي.
2تم تصميم طاولة العمل والبوابة كوحدات هيكلية مستقلة، مع السفر البوابة على طول قواعد آلة مزدوجة. هذا التكوين يعزز بشكل كبير صلابة التصنيع،الاستقرار التشغيلي، دقة الموقع، والقدرة على حمل الحمولة.
3طاولة العمل مصنوعة من حديد الصب الرمادي من الجودة العالية، مما يوفر قوة هيكلية استثنائية، مقاومة للاستعمال، ومتانة تشغيلية طويلة الأجل.
يتم تصنيع سرير الآلة وطاولة العمل من الصلبة العالية HT300 الصلبة الرمادية وتخضع لعلاجات إيقاف الإجهاد مزدوجة.لتقليل تردد الاهتزازات أثناء عمليات الحفر وإطالة عمر أدوات قطع الكربيد، تعتمد الآلة تصميم هيكلي منفصل بين السرير وطاولة العمل ، مما يضمن أداء ديناميكي متفوق ودقة التصنيع.
1يقلل النظام المتكامل التلقائي لإخلاء الشريحة وإعادة تدوير سائل التبريد بشكل فعال من الوقت غير المنتج مع تقليل عبء عمل المشغل.التشغيل الروتيني يتطلب فقط تحميل قطعة العمل، تفريغ، واستبدال الأدوات.
2المكنسة مجهزة بخيوط BT50 الدقيقة المصنعة في تايوان مع وظائف التبريد الداخلية والتوافق مع أدوات الحفر الكربيد.أسطوانة تغيير الأدوات النيوماتيكية تمكن من استبدال الأدوات بسرعة وملاءمةيتم تشغيل محرك الدوران ذو الطاقة العالية من خلال نظام نقل حزام متزامن يخضع لسيطرة الخدمة ، مما يوفر نطاقًا واسعًا من السرعة ، ومخرج عزم دوران مستقر ، وأداء معالجة ممتاز.
3تم تطوير هذه الآلة الحفر والطحن CNC خصيصا وفقا لخصائص ومتطلبات الدقة من قطع العمل الصناعية.تصميمه الهيكلي المدمج والمرن يضمن كفاءة التصنيع المثلىسواء كانت معالجة أنماط الثقوب الدائرية أو ترتيبات الثقوب الخطية ، يوفر النظام نتائج معالجة دقيقة وفعالة ،توفير حل تصنيعي اقتصادي ومنتج للغاية.
آلة حفر الصفائح والطحن CNC هي نظام معالجة صناعي ثقيل مصمم لمعالجة الدقة العالية للمكونات من نوع الصفائح والعناصر الهيكلية.انها مناسبة بشكل خاص لمعالجة الاطرافالأقراص والحلقات والصفائح المسطحة وقطع العمل المماثلة، شريطة أن تكون سمك المادة ضمن قدرة الماكينة المحددة.
في منشآت تصنيع الهياكل الصلبة، تقوم هذه الآلة بعمليات الحفر الدقيق والطحن على لوحات الهيكل ومكونات الاتصال،توفير أساس موثوق به لتجميع الأطر الفولاذيةفي صناعة طاقة الرياح، فإنه يوفر معالجة عالية الدقة من أبراج توربينات الرياح ومكونات الفلانج،ضمان أداء هيكلي موثوق به في ظل ظروف بيئية صعبةفي تطبيقات هندسة الجسور ، يتم استخدام المعدات لمعالجة حزم الجسور ، وألواح الاتصال ، والهياكل الداعمة ،إنشاء مفاصل دائمة وموثوق بها قادرة على تحمل ظروف الحمل الديناميكية طوال عمر الجسر.
