تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~250×250×32 |
|---|---|---|---|
| قوة الوسم (كيلو نيوتن): | 1000/1200 | عدد مجموعة الأحرف: | 4 |
| رقم الشخصية: | 18 | حجم الحرف (مم): | 14*10*19 |
| محاور CNC: | 3 | الأبعاد الكلية (م): | 32x7x2.5 |
| إبراز: | آلة حفر الزاوية الحديدية,آلة حفر زاوية الإطار الحديدي,نظام هيدروليكي |
||

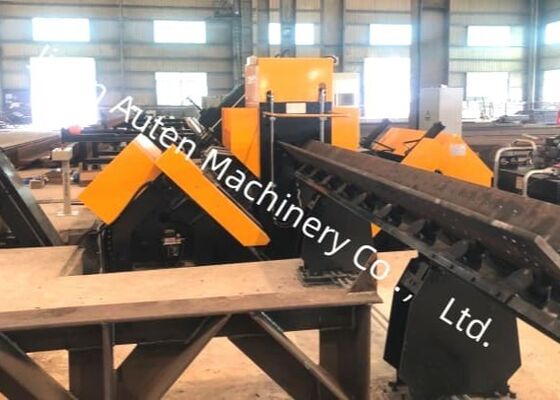

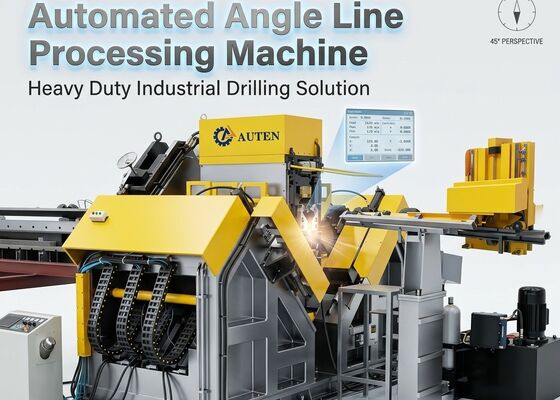

تستخدم لأطر الفولاذ Cnc زاوية الحفرة خط آلة الفولاذ مع النظام الهيدروليكي
استخدام المنتج:
تم تصميم خط الإنتاج لتمييز وحفر المكونات المستخدمة في أبراج نقل الطاقة، وبنية التحتية للاتصالات، وأطر الصلب.
خصائص هيكل المنتج:
تتكون الآلة أساسًا من منصة تغذية جانبية ، وآلية تغذية الانقلاب ، وقناة تغذية ، ونظام وضع علامة على عربة CNC ، ووحدة كتابة ، ووحدة حفر ، ووحدة ضغط ،ناقل المواد النهائيةنظام هيدروليكي، نظام هوائي، نظام تحكم، ومكونات أخرى ذات صلة.
المعلمات الرئيسية:
| النموذج | JNC2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | / |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | ضبط المحول بدون خطوة |
| السرعة القصوى للثقب (m/min) | / |
| محاور CNC | 3 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تبريد خارجي |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 32x7x2.5 |
خصائص المنتج:
1هذا خط إنتاج CNC يتضمن ناقل نقل عريض، ناقل العكس، ناقل تحميل المواد، عربة تغذية CNC، وحدات الحفر التوأم، محطة العلامة،ناقل التغذية الخارجيّة الآليّمن خلال دمج أتمتة CNC المتقدمة وتكنولوجيا التغذية الخدميةيقدم النظام إنتاجًا عالي الإنتاج مع ضمان دقة معالجة قابلة للتكرار لكل عنصر.

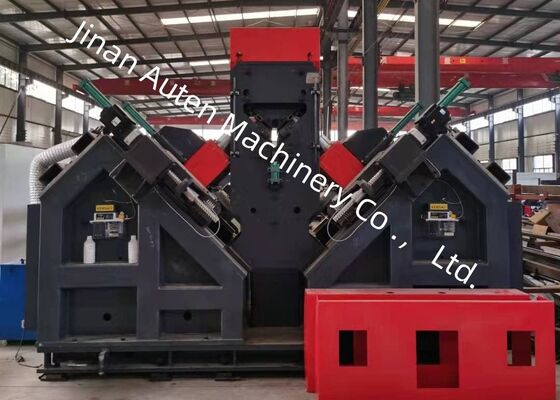

2يتم تثبيت وحدة حفر على كل جانب من جانب الجهاز، مع كل وحدة قادرة على استيعاب ثلاثة قطع حفر من مواصفات مختلفة.يتم التحكم في وحدات الحفر بواسطة نظام تحديد المواقع CNC، ضمان محاذاة الحفرة الدقيقة والاتساق المعالجة المتميزة.
3يتم التحكم في سرعات دوران الغزل عن طريق تقنية عاكس التردد ، مما يسمح بتعديل السرعة المستمر. يتم ضبط معدلات التغذية من خلال صمامات التحكم النسبية ، في حين يتم التحكم في السرعةالغذاء المعدنييتم تنفيذ دورات سحب الغزل تلقائيًا ، مما يعزز كفاءة الإنتاج وموثوقية التشغيل.
4. يتم تجهيز الخط مع جهاز علامة متكاملة التي تمكن من إعداد الموقع المسبق ملائمة للعلامة. العمليات العلامة، وتثبيت المواد، وحركات التغذية هي مدفوعة هيدروليكيا.المكونات الهيدروليكية والكهربائية الحاسمة يتم الحصول عليها من الشركات المصنعة الدولية المشهورة لضمان الأداء والموثوقية على المدى الطويل.يتم دمج نظام التبريد المتداول من جديد لتحسين جودة الحفر وتعظيم عمر خدمة الأدوات.
5يتم تنفيذ وظائف الحفر والتمييز تلقائيًا طوال دورة الإنتاج. يتم تفريغ قطع العمل المكتملة عن طريق آلية دوران هوائية.تقليل متطلبات التعامل اليدوي وتحسين كفاءة الإنتاج بشكل كبير مقارنةً بأساليب المعالجة التقليدية.
6تتكون هيكلة التحكم من جهاز كمبيوتر صناعي، نظام محرك خدمة، جهاز تحكم PLC، أجهزة استشعار خارجية، ومكونات التحكم المساعدة.يمكن إنشاء برامج المعالجة تلقائيًا من خلال إدخال أبعاد قطعة العملبالإضافة إلى ذلك ، يمكن تخزين البرامج والوصول إليها وعرضها ونقلها وفقًا لرموز تحديد قطع العمل ، مما يدعم تخطيط الإنتاج الفعال وإدارة العمليات.
7. يتم تجهيز خط الإنتاج بنظام دعم ومحافظة مخصص مصمم خصيصًا لقطع الفولاذ الزاوية ذات خصائص تشوه أو ثني واضحة ،ضمان وضع آمن ودقة معالجة موثوقة طوال العملية.
تمثل هذه العينات التجريبية مجموعة واسعة من أحجام الصلب الزاوية القياسية وتخطيط الثقوب المستخدمة عادة في تصنيع أبراج نقل الطاقة.الموظفين الفنيينومفتشين لديهم مرجعية عملية لتقييم جودة التصنيع ودقة الأبعاد وأداء المعدات بشكل عام.المساعدة في التحقق من الامتثال لمعايير التصنيع المتطلبة لصناعة أبراج الإرسال.
في بناء خطوط النقل فائقة الجهد (UHV) ، مطلوب من الأبراج أن تتحمل ظروف بيئية صعبة وتوترات هيكلية كبيرة.هذه المعدات تؤدي وظيفة حاسمة في معالجة عناصر الفولاذ الزاوية التي تشكل الإطار المحمل الرئيسي لأبراج النقليقوم بتنفيذ عمليات الحفر الدقيقة والطعن على مكونات الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين المتقاطعة وغيرها من التركيبات الهيكلية الرئيسية ،ضمان الأبعاد الدقيقة وجودة الاتصال الموثوق بهاونتيجة لذلك، تدعم الآلة قوة هيكلية محسنة، وسلامة التشغيل، وموثوقية خدمة طويلة الأجل من أبراج الإرسال طوال فترة عمرها التشغيلية.
