3-في-1 خط معالجة CNC الفولاذ الخنق للزاوية الفولاذ شقة شريط القناة الفولاذ 3 الخنادق لكل جانب

خط معالجة التثقيب الفولاذي CNC 3 في 1 لقناة الصلب المسطحة ذات الزاوية الفولاذية 3 اللكمات لكل جانب

مقدمة المنتج:

لقد تم تصميمه لعمليات التثقيب، ووضع العلامات، والقطع على مقاطع الفولاذ الزاوي، والفولاذ المسطح، والقنوات الفولاذية. يتم استخدام المعدات على نطاق واسع في إنتاج تجهيزات برج النقل، بما في ذلك الأذرع المتقاطعة، والمشابك، ولوحات التوصيل ذات الخمس فتحات، والغسالات المسطحة، وأقواس الدعم. من خلال دمج عمليات التثقيب والوسم والقص في دورة إنتاج واحدة، تلغي الماكينة الحاجة إلى عمليات مستقلة متعددة. إنها توفر دقة تصنيع عالية، وإنتاجية ممتازة، وتشغيل بسيط، ويمكن إدارتها بكفاءة بواسطة مشغل واحد مع الحد الأدنى من متطلبات التدريب.

معلمات المنتج:

ميزة المنتج:

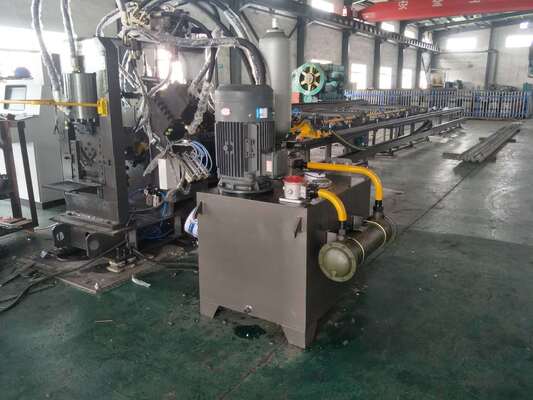

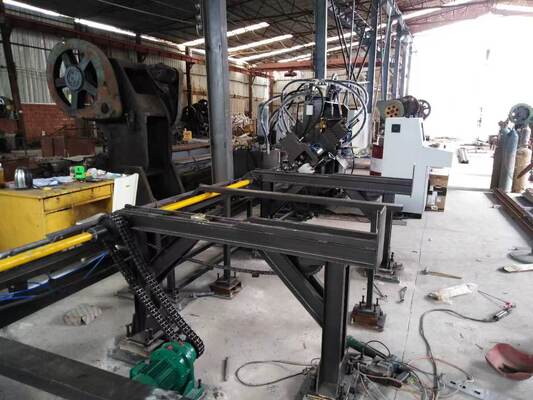

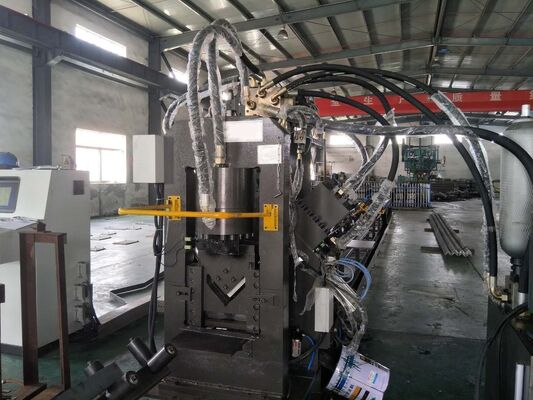

1. تتكون الآلة بشكل أساسي من نظام النقل العرضي، آلية التحميل الدوارة، ناقل التغذية، عربة التغذية CNC، محطة التثقيب، محطة الوسم، محطة القطع، ناقل التفريغ، بالإضافة إلى الأنظمة الهيدروليكية، الكهربائية، والهوائية.

2. المعدات تعتمد تكنولوجيا التحكم CNC المتقدمة مع التغذية المؤازرة، مما يضمن كفاءة إنتاج عالية ودقة تصنيع موثوقة. يتم الحصول على المكونات الهيدروليكية والهوائية والكهربائية الرئيسية من الشركات المصنعة المعترف بها دوليًا لضمان الاستقرار التشغيلي على المدى الطويل.

3. جميع كابلات نقل الإشارات الهامة، بما في ذلك أسلاك التشفير وكابلات الاتصالات PLC، تستخدم الكابلات المزدوجة الملتوية المستوردة لمنع تداخل الإشارة بشكل فعال والحفاظ على دقة تحديد المواقع.

4. يتميز كمبيوتر التحكم الصناعي بواجهة ثنائية اللغة الصينية-الإنجليزية، مما يوفر عملية سهلة الاستخدام وعرض قطع العمل الرسومية. البرمجة واضحة ومباشرة وتدعم الاستيراد المباشر للبيانات التي تم إنشاؤها بواسطة برامج CAD المتداخلة أو العلوية. يحتاج المشغلون فقط إلى إدخال أبعاد قطعة العمل، ومواصفات الثقب، والعلامات المرجعية، وكميات الإنتاج.

5. خط معالجة الزاوية مُجهز بآلية الدعم والتثبيت المتخصصة، مما يتيح التشغيل المستقر لمقاطع فولاذ الزاوية ذات التشوه الكبير أو المقاطع غير المنتظمة.

6. لقد تم تحديث مجموعات التغذية الأمامية والخلفية بشكل شامل مع سكة ​​توجيه محسنة وهيكل زنبركي متكامل، مما يوفر استقرار تغذية محسن وحل المشكلات المرتبطة بعدم كفاية ضغط الزنبرك أثناء تقدم المواد بشكل فعال.

7. يتم تضمين نظام مراقبة التشخيص الذاتي المتكامل، مما يسمح بالكشف السريع عن الأخطاء وتسهيل إجراءات الصيانة.

8. توفر آلية القص ذات الشفرة الواحدة أسطح قطع نظيفة وناعمة مع زيادة استخدام المواد إلى الحد الأقصى وتقليل توليد الخردة.

تم تطوير هذه المعدات لتصنيع CNC متعدد الاستخدامات لمكونات الفولاذ الهيكلي، بما في ذلك الأسطح الشبكية لفولاذ القناة، وكلا الفلنجات من الفولاذ الزاوي، ومقاطع الفولاذ المسطحة، والتي يمكن أيضًا معالجتها إلى مقاطع جانبية منحنية أو على شكل قوس. تقوم الآلة بتنفيذ عمليات متعددة، بما في ذلك وضع العلامات الدقيقة، والتثقيب الدقيق، والقص عالي الجودة، ضمن إعداد واحد متكامل. من خلال الجمع بين هذه الوظائف، فإنه يضمن تصنيعًا فعالاً وعالي الدقة للفولاذ الزاوي والفولاذ المسطح ومكونات فولاذ القناة، مما يجعله حلاً مثاليًا للأجزاء الهيكلية المخصصة وتصنيع النماذج الأولية وإنتاج العينات التي تتطلب دقة أبعاد متسقة وجودة معالجة فائقة.

يتم استخدام المعدات في التثقيب، ووضع العلامات، وقطع الفولاذ الزاوي، والفولاذ المسطح، ومكونات فولاذ القناة. يتم تطبيقه على نطاق واسع في إنتاج ملحقات برج النقل، بما في ذلك الأذرع المتقاطعة، ومشابك التثبيت، ولوحات التوصيل ذات الخمس فتحات، والوسادات المسطحة، وقواعد الدعم، مما يضمن التصنيع الفعال وجودة المنتج الموثوق بها.
