تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 12 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (كيلو نيوتن): | 630 | قوة الوسم (كيلو نيوتن): | 630 |
| قوة القطع (كيلو نيوتن): | 1800 | ||
| إبراز: | آلة قص الزوايا المعدنية CNC,آلة تثقيب الزوايا CNC 1800KN,آلة تعليم الزوايا CNC1412 |
||
النموذج JNC1412 CNC زاوية معدن حفر علامة وقطع الجهاز 1800KN قوة القطع
الصناعة المطبقة:
هذه الآلة هي جهاز متخصص مصمم خصيصًا تم تطويره لأداء عمليات إبرة الصلب الزاوية والتمييز والقص.وهي مصممة خصيصا لتلبية متطلبات المعالجة الأساسية لصناعة برج الصلب الزاوية، وضمان التعامل الدقيق والفعال مع مكونات الفولاذ الزاوية الحيوية لتصنيع البرج.
المواصفات:
| الوظائف | طعنة، علامة، قطع |
| حجم الزاوية ((ملم) | 40×40×3140×140×12 |
| أقصى طول الفراغ (م) | 12 |
| أقصى طول للأجزاء النهائية (م) | 10 |
| الحد الأقصى للضرب (قطر × سمك) (ملم) | Φ26×12 ((المادة:Q345 510N/mm2) |
| لكمات لكل جانب | 2 |
| قوة الضرب (ك.إن) | 630 |
| قوة العلامة (kN) | 630 |
|
قوة القطع (kN) |
1800 |
| مجموعة من حروف العلامة | 4 |
| عدد الحروف لكل مجموعة | 12 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |

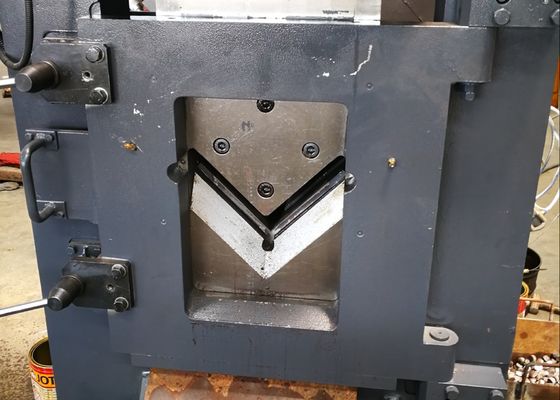

| وضع القطع | قطع شفرة واحدة |
| محاور CNC | 3 |
| سرعة زاوية التغذية (m/min) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد المياه |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | الإدخال بواسطة لوحة المفاتيح وواجهة USB |
| البعد ((ملم) | 28000×6500×2200 |
مكونات المنتج:
تتكون هذه المعدات في المقام الأول من نظام نقل عرضي، آلية تحميل دوارة، ناقل التغذية، عربة تغذية CNC، وحدة الخزعة، وحدة العلامة، وحدة القطع،و ناقل التفريغ، وكذلك الأنظمة الهيدروليكية والكهربائية والهوائية والمكونات المساعدة الأخرى.
خصائص المنتج:
1يعتمد النظام على تكنولوجيا CNC جنبا إلى جنب مع تغذية محرك الخدمة، وضمان كفاءة الإنتاج العالية ودقة التصنيع ثابتة.و المكونات الكهربائية مصدرها من العلامات التجارية المعترف بها دوليا.

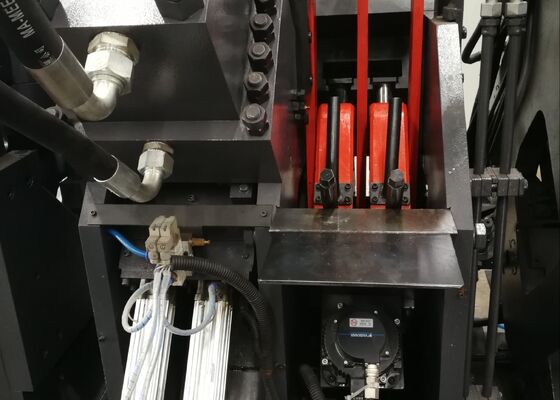

2يتم تجهيز كل جانب بثلاث مجموعات من مجموعات الخرق والقمع ، قادرة على استيعاب ثلاثة قطرات مختلفة من الخرق. تحت التحكم في PLC ،يمكن أن تتحرك المجموعات ثلاث عبارة في مزامنة لتعديل موقف المعطيات الخنق.
3يحتوي الكمبيوتر الصناعي على واجهة ثنائية اللغة الصينية والإنجليزية، مما يوفر التحكم البديهي وسهل الاستخدام مع دعم عرض العمل الرسومي. يتم تبسيط البرمجة،ويمكن للنظام استيراد البيانات التي تم إنشاؤها مباشرة من قبل البرمجيات التعشيش أو العلويأثناء البرمجة ، لا تحتاج سوى إلى معايير مثل أبعاد قطعة العمل وقطر الثقب ونقطة المرجعية وكمية الإنتاج.
4يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو ، مع ردود فعل موضعية تقدمها مكيف ضوئي.يتم تنفيذ نظام التحكم في الحلقة المغلقة لضمان دقة الموقع العالية وأداء التغذية المستقر.
5عمليات العلامة والطعن والقص تلقائية بالكامل. يمكن تفريغ مكونات الفولاذ الزاوية المكتملة تلقائيًا عبر جهاز التحول الهوائي.الحد بشكل كبير من متطلبات العمل اليدوي.
6يتكون نظام التحكم من كمبيوتر مضيف صناعي، وحدة تحكم CNC، ونظام محرك servo، وحدة PLC، وأجهزة الاستشعار الخارجية.يتم بدء التشغيل ببساطة عن طريق إدخال معايير قطعة العملبالإضافة إلى ذلك ، يمكن تخزين برامج المعالجة واختيارها وعرضها ونقلها بناءً على أرقام تحديد قطعة العمل.
7تتبنى وحدة العلامة هيكل إطار مغلق بالكامل، مما يوفر صلابة ممتازة واستقرار هيكلي.يتم تثبيت أربع مجموعات من مجموعات الحروف على رأس العلامة ويمكن اختيارها من خلال التحكم البرنامجيمكن تحديد موقع مرجعية العلامة بحرية. تم تصميم أسطوانات الخرق والعلامة والقص مع زيادة في السعة؛ تم تحديث عربة CNC لتحقيق صلابة أعلى.ونظام التشغيل يحتوي على قوة هيكلية مقوية.
هذه العينات من قطع العمل، التي تغطي المواصفات القياسية وتطبيقات المعالجة النموذجية في صناعة برج الفولاذ الزاوي، تمكن المستخدمين من تقييم دقة التصنيع مباشرة،جودة المعالجة، والتصنيع. وهي بمثابة مرجع عملي لتقييم أداء المعدات وملاءمتها لمتطلبات الإنتاج المحددة.

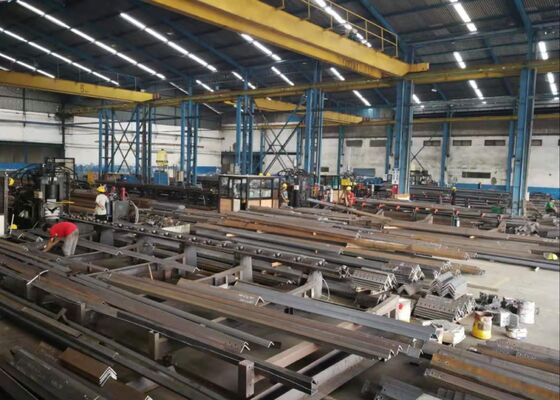

In ultra-high-voltage (UHV) transmission line construction—where towers must withstand severe weather conditions and heavy structural loads—this equipment plays an essential role in processing the angle steel components that form the primary structural framework of the towersيقوم بفعالية عمليات الحفر والطعن على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان التحكم الدقيق في الأبعاد وقوة المفاصل الموثوق بها، وبالتالي الحفاظ على الاستقرار الهيكلي العام وسلامة أبراج الإرسال.
