تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 4000x8000 ملم | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | الأعلى. قطر الحفر (مم): | φ90 |
| الأعلى. سمك (مم): | ≤300 | التنصت القطر: | M3-M36 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 22/30/37 |
| إبراز: | آلة الحفر الكبيرة,آلة طحن عالية السرعة,آلة طحن الحفر الحاسوبي المتنقلة |
||

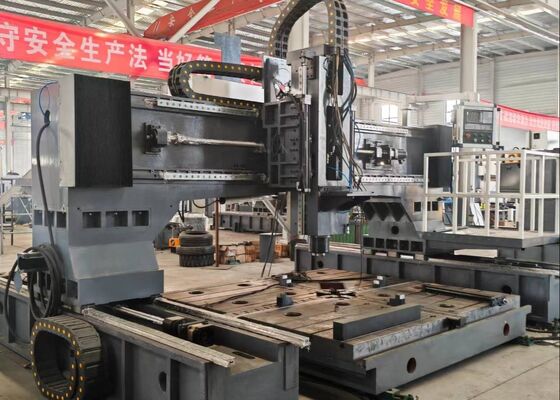

آلة الحفر والطحن ذات السرعة العالية من نوع Gantry ذات الحجم الكبير
مقدمة المنتج
هذه الآلة هي نظام الحفر والطحن عالي السرعة المحمول CNC من نوع البوابة. تم تطويرها أساسًا للعمليات الحفرة والنقر والطحن على مكونات مثل ألواح الصلب والشرائح ،مبادلات الحرارةيتم اعتماد حفر الكربيد عالي السرعة مع التبريد الداخلي. يتم التحكم في الآلة بواسطة نظام تحكم حافلة KND أو CNC ، مما يوفر تشغيل بسيط.الأتمتة العالية، دقة التصنيع الممتازة، والقدرة القوية على التكيف لإنتاج دفعات صغيرة إلى متوسطة مع أنواع مختلفة من قطع العمل.
تكوين المنتج:
| النموذج | PHD4080 | |
| حجم القطعة | LxW (ملم) | 4000×8000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 أو 2 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ90 | |
| السماكة القصوى (ملم) | ≤300 | |
| قطر الشرب | M3-M36 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30/37 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 4000 |
| سرعة الحركة الجانبية (r/min) | 0~6 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 3.6 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 8000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~6 | |
| قوة محرك خدمة التغذية (كيلوواط) | 3.6/55 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0~4 | |
| قوة محرك الخدمة (كيلوواط) | 3.6 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 13x6.9x6.2 |
خصائص المنتج
1وتتكون المعدات أساسا من قاعدة آلة، طاولة العمل، ومدخل السفر، عمودية من النوع الحفر والطحن رأس القوة، النظام الهيدروليكي، النظام الهوائي، نظام التبريد،نظام التشحيم المركزي، نظام التحكم الكهربائي، ونظام إخلاء الرقاقة التلقائي.
2في هذه السلسلة من الآلات ، يتم هيكلة طاولة العمل والبوابة بشكل مستقل ، حيث يتحرك البوابة على طول مسارين أساسيين.هذا التكوين يحسن إلى حد كبير استقرار معالجة ودقة مع ضمان أداء عالية تحمل الحمل.
3يتم تصنيع طاولة العمل من الصلب الرمادي من الدرجة الأولى، مما يضمن صلابة ممتازة، متانة، وموثوقية تشغيلية طويلة الأجل.
يتم بناء سرير الماكينة وطاولة العمل من الحديد الزهري الرمادي عالي القوة (HT300) وتخضع لعلاج حراري مزدوج للتشديد لتخفيف الإجهاد.للقضاء على الرنين الاهتزاز أثناء عمليات الحفر وتوسيع عمر خدمة أدوات الكربيد، يتم اعتماد تصميم هيكل منفصل بين السرير وطاولة العمل.
1. نظام إزالة الشريحة التلقائي المتكامل ونظام التبريد المنتقل يقلل بشكل فعال من الوقت غير المنتج ويقلل من كثافة عمل المشغل.يطلب من المشغلين فقط القيام بتحميل وتفريغ قطع العمل وكذلك استبدال الأدوات.
2المكنسة مجهزة بخيوط BT50 عالية الدقة المصنوعة في تايوان مع قدرة التبريد الداخلي والتوافق مع حفر الكربيد.يتم دمج أسطوانة أداة هوائية لتسهيل تغييرات الأدوات السريعةيتم تشغيل محرك الفولاذ ذو الطاقة العالية عن طريق ناقل حزم متزامن يتم التحكم به بخدمة ، مما يتيح نطاقًا واسعًا من السرعة ودورة ثابتة.
3هذه آلة الحفر CNC تم تصميمها خصيصا على أساس خصائص قطعة العمل ومتطلبات الدقة.ضمان أفضل أداء للآلاتسواء كانت أنماط الثقوب دائرية أو خطية، فإن النظام يكمل العمليات بكفاءة ودقة، مما يوفر حل إنتاج فعال للغاية من حيث التكلفة.

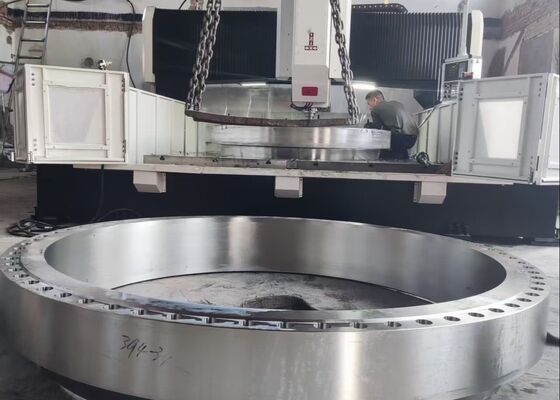

آلة الحفر للصفائح الحاجزية CNC هي حل صناعي ثقيل تم تصميمه بدقة للآلات عالية الدقة للمكونات من نوع الصفائح والأجزاء الهيكلية.وهو الأمثل لمعالجة قطع العمل مثل الاطراف، الأقراص والحلقات والصفائح المسطحة، شريطة أن تبقى سماكة المادة ضمن نطاق التصنيع الفعال للآلة.
في مصانع تصنيع الهياكل الفولاذية ، تقوم هذه الآلة الحفرة للصفائح بتحقيق الحفر والطحن الدقيق على الألواح الهيكلية وعناصر الاتصال ،تشكل أساسا موثوقا لتجميع الإطار الصلبفي صناعة الطاقة الريحية، فإنه يوفر معالجة عالية الدقة لأبراج توربينات الرياح ومكونات الفلانج،ضمان سلامة الهيكل في ظل ظروف بيئية صعبة مثل الرياح القوية وتغيرات درجة الحرارةفي تطبيقات بناء الجسور ، تستخدم المعدات لمعالجة حزم الجسور والمكونات الداعمة ،ضمان المفاصل القوية والمتينة القادرة على تحمل الأحمال الديناميكية طوال عمر الخدمة الطويل للهيكل.
