تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظائف: | اللكم، ووضع العلامات، والقص | حجم الزاوية (مم): | 40x40x3～100x100x8 (ثقب مشقوق)، 40x40x3～100x100x10 (فتحة مستديرة) |
|---|---|---|---|
| حجم الفولاذ المسطح (مم): | 40x3 ~ 140x10 | قناة الصلب (مم): | 80x5~140x8 |
| الأعلى. قطر الثقب (مم): | Φ22x50 (ثقب مشقوق)، Φ26 (ثقب دائري) | قوة اللكم (كيلو نيوتن): | 800 |
| قوة الوسم (كيلو نيوتن): | 630 | قوة القطع (كيلو نيوتن): | 1250 |
| إبراز: | خط ثقب CNC البرج,زاوية الفولاذ CNC خط الخنق,خط علامة القطع الحاسوبي |
||
زاوية العملية الصلب الصلب المسطح والصلب القناة CNC طعنة علامة خط القطع للبرج
مقدمة المنتج
يتم استخدامه في عمليات الخنق والتمييز والقص على الفولاذ الزاوي والفولاذ المسطح والفولاذ القناة. يتم تطبيقه في المقام الأول في تصنيع الأسلحة المتقاطعة ، المقابض ،لوحات اتصال بخمس ثقوب، وسائط مسطحة وقواعد دعم تستخدم في الأجهزة الحديدية لبرج نقل الطاقة.والتمييز في سير عمل واحد دون الحاجة إلى عمليات منفصلةيقدم دقة عالية في التصنيع، وكفاءة إنتاج متفوقة، ويمكن تشغيله من قبل عامل واحد، مع تشغيل مباشر وسهولة التدريب.
معايير المنتج:
| النموذج | JBC1010 |
| الوظائف | طعنة، وضع علامة، وقطع |
| حجم الزاوية (ملم) |
40×40×3×100×100×8 (ثقب مغلق) 40×40×3×100×100×10 (ثقب مستدير) |
| حجم الصلب المسطح (ملم) | 40×3~140×10 |
| فولاذ القناة (ملم) | 80×5~140×8 |
| أقصى قطر ثقب (ملم) | Φ22х50 (ثقب فتحة) ، Φ26 (ثقب مستدير) |
| قوة الضرب (ك.إن) | 800 |
| قوة العلامة (kN) | 630 |
| قوة القطع (kN) | 1250 |
| أقصى طول الفراغ (م) | 9 |
| أقصى طول للأجزاء النهائية (م) | 9 |
| لكمات لكل جانب | 3 |
| مجموعة من حروف العلامة | 4 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| محاور CNC | 3 |
| وضع القطع | قطع شفرة واحدة |
| سرعة زاوية التغذية (m/min) | 80 |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | عرض خطأ في الوقت الحقيقي |
| وضع البرمجة |
إدخال بواسطة لوحة مفاتيح واجهة RS232fالقرص المتعرج وواجهة USB |
ميزة المنتج:

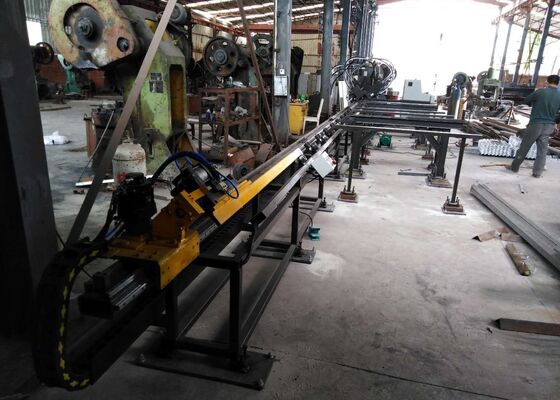

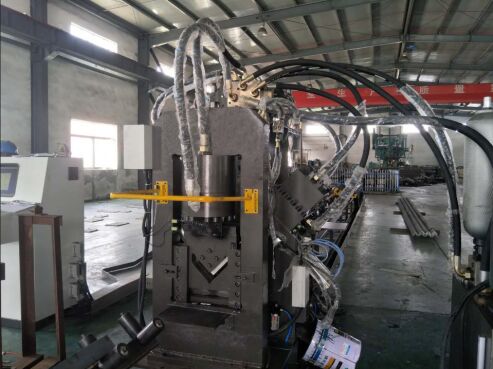

1هذه الآلة تتكون أساسا من نظام ناقل عرضي، وحدة تحميل الدوار، ناقل إدخال، عربة تغذية CNC، وحدة ثقب، وحدة العلامة، وحدة القطع، و ناقل التفريغ،وكذلك الهيدروليكية، الأنظمة الكهربائية والهوائية، الخ
2يتبنى تكنولوجيا التحكم CNC مع تغذية المحرك الخدمي، وضمان كفاءة عالية ودقة معالجة مستقرة.و المكونات الكهربائية مصدرها من العلامات التجارية الممتازة المعترف بها دوليا.
3جميع كابلات الإشارة الرئيسية، بما في ذلك كابلات التشفير الدوارة وكابلات الاتصال PLC،استخدام الأسلاك المستوردة ذات الأزواج الملتوية المحمية للقضاء بفعالية على انحرافات الدقة الناجمة عن تداخلات الإشارة.
4يحتوي الكمبيوتر الصناعي على واجهة ثنائية اللغة الصينية والإنجليزية، مما يوفر عملية بسيطة والقدرة على عرض رسومات القطعة.البرمجة بديهية ويمكن استيراد البيانات التي تم إنشاؤها مباشرة بواسطة برنامج التعشيش أو التخزينفقط أبعاد قطعة العمل، قطر الثقب، العلامة الخلفية، والكمية مطلوبة أثناء إدخال البرنامج.
5يتم تجهيز خط الزاوية بآلية دعم وضغط لتلبية متطلبات معالجة الفولاذ الزاوية مع تشوه ثني أكبر.
6تمت ترقية وحدات التغذية الأمامية والخلفية بالكامل ، واعتماد نظام توجيه جديد وسلسلة متكاملة ، وهو أكثر عقلانية وعملية ،القضاء بفعالية على مشكلة عدم كفاية قوة الربيع أثناء تغذية المواد.
7. يتم تجهيز النظام بوظيفة اكتشاف الأخطاء التشخيص الذاتي.

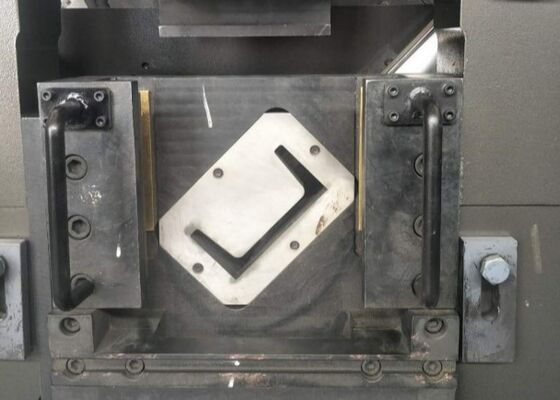

8يضمن نظام القطع ذو شفرة واحدة سطح قطع سلس مع تقليل نفايات المواد إلى الحد الأدنى.
تم تصميم هذه المعدات لمعالجة متعددة الوظائف من CNC لمكونات الصلب الهيكلي ، بما في ذلك أسطح شبكة الصلب القناة ، كل من الاطراف من الصلب الزاوية ، والمقاطع الفولاذية المسطحة ،والتي يمكن أيضا أن تكون تشكيلة في تشكيلات منحنية أو قوسيةوهي قادرة على تنفيذ عمليات متعددة مثل العلامة الدقيقة، والطعن الدقيق، والقص عالية الجودة، وتوفير أداء معالجة متكاملة في إعداد واحد.من خلال تمكين هذه المهام الشاملة، الآلة تضمن تصنيع فعال وذو دقة عالية من الفولاذ الزاوية، الفولاذ المسطح، وقطع الفولاذ القناة، مما يجعلها مناسبة لإنتاج مكونات هيكلية مخصصة،النماذج الأولية، وعينة قطع العمل مع جودة ثابتة ودقة الأبعاد.
يتم تطبيقه في عمليات الخنق والتمييز والقص على الفولاذ الزاوي والفولاذ المسطح والفولاذ القناة. يتم استخدامه أساسا في تصنيع الأسلحة المتقاطعة ، المقبضات ،لوحات اتصال بخمس ثقوب، وسائط مسطحة، وقواعد دعم للقطع الحديدية المستخدمة في هيكليات برج نقل الطاقة.
