تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x20 |
|---|---|---|---|
| قوة اللكم (كيلو نيوتن): | 1000/1200 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| قوة القطع (كيلو نيوتن): | 2200/4300 | الأعلى. طول فارغ (م): | 14 |
| الأعلى. طول الانتهاء (م): | 12 | اللكمات لكل جانب: | 3 |
| إبراز: | برج الطاقة CNC الزاوية الخط,آلة القطع القطعية CNC الزاوية,آلة CNC الزاوية مع عربة |
||

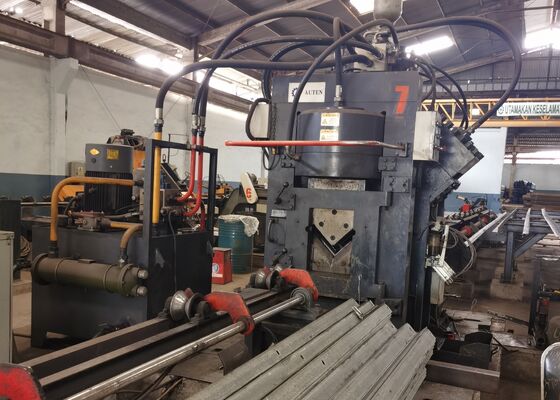

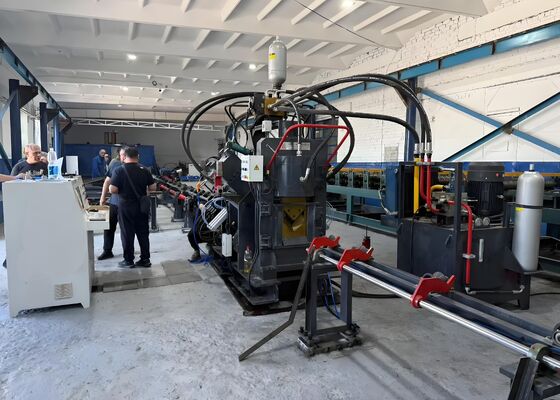

برج الطاقة المستخدمة Cnc زاوية الفولاذ طعن خط آلة القطع مع عربة تغذية CNC
مقدمة المنتج
سلسلة JNC خط إنتاج الفولاذ الزاوية عالية السرعة CNC يدمج وظائف الخنق والتمييز والقطع ، ويتكون من وحدة الخنق ووحدة العلامة ووحدة القطع ونظام النقل العرضي,نظام نقل دوار، ناقل التغذية، ناقل التغذية الخارجي، عربة تغذية CNC، نظام هيدروليكي، نظام التحكم الكهربائي، نظام هوائي، ومكونات مساعدة أخرى.مصممة خصيصًا لمعالجة آلية من الفولاذ الزاوي المستخدم في تصنيع أبراج نقل الطاقة، يتم إدارة سير عمل الإنتاج بأكمله بشكل مركزي من خلال نظام تحكم CNC. يحتوي المعدات على تشغيل بديهي وتدعم التشغيل الآلي بالكامل ، ودقة عالية ، متعدد المواصفات ،والإنتاج بالتلويح لمكونات الفولاذ الزاوية.
معايير المنتج:
| النموذج | JNC2020 |
| حجم الزاوية (ملم) | 50×50×4~200×200×20 |
| الحد الأقصى للضرب (قطر × ث) (ملم) | Φ26x20 |
| قوة الضرب (ك.إن) | 1000/1200 |
| قوة العلامة (kN) | 1000/1200 |
| قوة القطع (kN) | 2200/4300 |
| أقصى طول الفراغ (م) | 14 |
| أقصى طول للأجزاء النهائية (م) | 12 |
| لكمات لكل جانب | 3 |
| مجموعة من حروف التسجيل | 4 |
| عدد الحروف لكل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| محاور CNC | 3 |
| وضع القطع | شفرة مزدوجة أو واحدة |
| طريقة التبريد | تبريد المياه/تبريد الهواء/باردة الزيت |
| سرعة التغذية القصوى (m/min) | 80 |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| بشكل عامالبعد(م) | حوالي 32x7x3 |
| يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
خصائص المنتج:

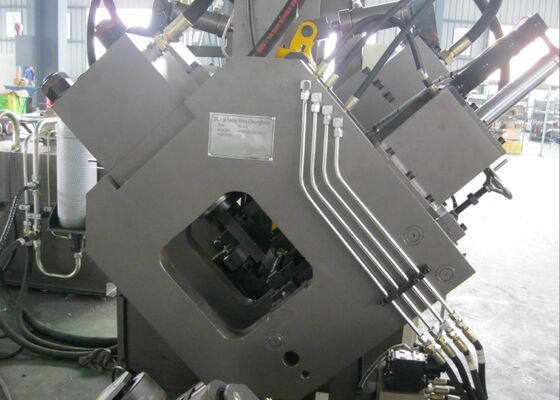

1يتم تكوين آلة ثقب الفولاذ الزاوية CNC مع اثنين إلى ثلاثة محطات ثقب، كل تدعم ثلاثة مواصفات قطر ثقب مختلفة.تتبنى جميع وحدات الشحن برمجة خاضعة لسيطرة CNC بالكامل لضمان وضع مستقر ودقيق أثناء عملية الشحن. النظام قادر على معالجة كل من الثقوب الدائرية والمطولة (المفتوحة) ، وتلبية متطلبات التطبيقات المتنوعة. مجهزة بتكنولوجيا تغذية عالية السرعة والطعن،الآلة تحسن بكثير من كفاءة الإنتاجعند معالجة الصلب بزاوية 50 × 50 × 4 ملم ، يمكن أن يصل الإنتاج اليومي إلى حوالي 9 ٪ 10 طن في فترة 8 ساعات.
2يتم تثبيت وحدة العلامة في آلة معالجة الصلب الزاوية CNC على هيكل إطار صلبة عالية الصلابة ، مصفحة بشكل متكامل.يسمح بالتبديل التلقائي القائم على البرنامج وتعديل وضعية الشخصيات بالكاملبالإضافة إلى ذلك ، يتم اعتماد آلية علامة قرص دوار 10 مواقع ، مما يتيح اختيار الشخصية الآلي بالكامل دون تدخل يدوي ،والتي تعزز إلى حد كبير كفاءة العلامة والإنتاجية العامة.
3تتبنى وحدة قطع الفولاذ الزاوية CNC تصميم قشر ذو شفرة واحدة مع قدرة قطع ممتازة.عملية القطع تضمن صفر خسارة المواد مع توفير أسطح قطع ناعمة ودقة الأبعاد العاليةيحتوي تجمع الشفرة على بنية باب مفتوح الوصول، مما يتيح استبدال الشفرة بأمان وملاءمة وسريعة وكذلك عمليات الصيانة الروتينية.
4يتم تشغيل نظام النقل العرضي بواسطة محرك وآلية نقل علبة التروس ، مما يضمن نقل موثوق لقطع العمل الفولاذية الزاوية إلى إطار النقل الدوار.هذا التكوين يضمن وضع مستقر على ناقل التغذية ويدعم مستمر، معالجة مستمرة في الأسفل.
5يتم تشبيك قطع العمل بشكل آمن ونقلها بدقة بواسطة عربة تغذية CNC ، مما يضمن وضع دقيق طوال دورة التصنيع بأكملها.يتم تشغيل عربة التغذية بواسطة محرك سيرفو عالي الأداء ومتكاملة مع نظام ردود الفعل الكهربائي، تشكل بنية تحكم مغلقة بالكامل لتغذية وتحديد المواقع بدقة عالية.
6يتم تشغيل نظام ثقب ووضع علامة الفولاذ الزاوية CNC من قبل نظام الطاقة الهيدروليكية لتنفيذ عمليات ثقب ووضع علامة وقطع.وهي مجهزة بوحدة طاقة هيدروليكية عالية الكفاءة جنبا إلى جنب مع تجميع تخزين الطاقةجميع الأنابيب الهيدروليكية تستخدم موصلات من نوع الحاجز، مما يضمن أداء الختم الممتاز وسهولة الصيانة.يتم توفير وحدات الكهرباء الهيدروليكية الأساسية من قبل العلامة التجارية الشهيرة عالميا أتوس، ضمان التشغيل المستقر وموثوقية النظام على المدى الطويل.
7وحدة الطاقة الهيدروليكية تدعم تكوينات تبريد متعددة، بما في ذلك تبريد المياه، تبريد الهواء، وأنظمة تبريد الزيت.يمكن للعملاء اختيار الطريقة الأكثر ملاءمة للتبريد على أساس بيئات الإنتاج الفعلية والمتطلبات التشغيلية.
8يتكون نظام التحكم الأساسي من جهاز كمبيوتر صناعي، وحدة تحكم PLC، وحدات محركات سيرفو، ومفاتيح مستشعرات خارجية، ومكونات رئيسية أخرى. بعد إدخال معايير المعالجة،النظام يولد تلقائيًا برامج التصنيع المطلوبة. يدعم تنسيقات ملفات CAD القياسية مثل DXF و NC code. تم تجهيز الكمبيوتر الصناعي بواجهة HMI بديهية ، مما يتيح التشغيل سهل الاستخدام ومراقبة العمليات في الوقت الحقيقي.يدمج النظام وحدات وظيفية متعددة ، بما في ذلك تصور العملات الرسومية وإدارة بيانات المجموعة وعرض حالة الموقع ووظائف إنذار الخطأ التلقائي.
تتوافق قطع العمل العينة المعالجة مع معايير الصناعة السائدة والمتطلبات العامة لقطاع تصنيع أبراج الفولاذ الزاوية ،توفير إثبات واضح لدقة معالجة المعدات، جودة المعالجة، والقدرة على الإنتاج. هذه العينات بمثابة مراجع موثوقة لتقييم أداء الآلةمساعدة العملاء في اتخاذ قرارات استثمارية مستنيرة وموضوعية.
في بناء أنظمة نقل فائقة الجهد (UHV) ، مطلوب من أبراج نقل الطاقة أن تتحمل الظروف البيئية الشديدة وكذلك الإجهادات الميكانيكية الكبيرة.هذه المعدات المعالجة من الدرجة الصناعية بمثابة نظام إنتاج رئيسي لتصنيع مكونات الفولاذ الزاوية المستخدمة في هياكل البرج الأولية، وتوفير حلول عالية الكفاءة والدقة الموجهة إلى التصنيع لمشاريع تصنيع أبراج نقل UHV.
