تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~360×360×35 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| عدد مجموعة الأحرف: | 4 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق العلامة الخلفية (مم): | 50-330 (ستبليس) |
| إبراز: | النموذج ADM3635 خط زاوية CNC,آلة حفر زاوية حفر CNC,آلة زاوية CNC كبيرة الحجم |
||

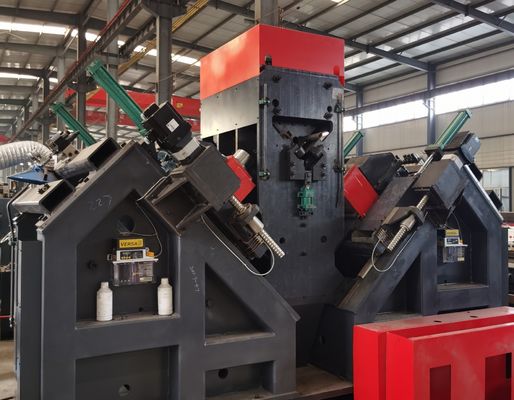

نموذج ADM3635 Cnc زاوية حفر آلة علامة خط 100 × 100 × 10 ~ 360 × 360 × 35 حجم الزاوية
استخدام المنتج:
تم تصميم خط إنتاج الحفر والتمييز للصلب الزاوي CNC بدقة لحفر وتطبع أقسام صلب زاوية كبيرة عالية القوة تستخدم في أبراج خطوط النقل.انها قادرة على استكمال جميع أنماط الثقب المطلوبة على الفولاذ الزاوية مع ضمان جودة الثقب متفوقة ودقة الموقع الدقيقةعلاوة على ذلك، خط الإنتاج يوفر كفاءة تشغيلية عالية وأتمتة متقدمة.
المعايير الرئيسية:
| النموذج | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 360 ×360×35 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| (ماكس)سرعة قطع الحفر (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-330 (دون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8.9 × 3 |
خصائص المنتج:
1عملية التشغيل الآلي المتقدمة
يتم تجهيز خط الإنتاج بنظام معالجة مادة آلي بالكامل، بما في ذلك مسارات التغذية الأفقية، إطارات تحميل دوارة، وحدات تفريغ تلقائية،ومجموعات نقل المواديتم تنفيذ جميع عمليات الحفر والطحن على الصلب الزاوي في دورة إنتاج واحدة متواصلة.خفض تكاليف العمالة بشكل فعال مع تعزيز كفاءة الإنتاج وموثوقية التشغيل.
2وحدة الحفر عالية الدقة

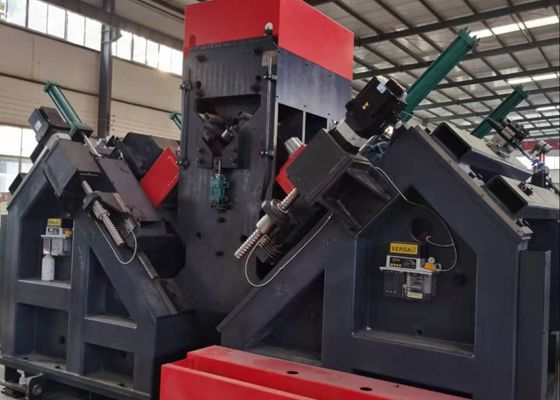

يستخدم محور الحفر محاور BT40 الدقيقة الممتازة المصنعة في تايوان ، وتتميز بدورة تبريد داخلية لأداء حفر متفوق ودقة قياسية استثنائية.تتكون الوحدة من ستة رؤوس الحفر التي تعمل بواسطة CNC، وضعت بشكل متماثل مع ثلاثة على كل جانب من الفولاذ الزاوية.يمكن أن تعمل رؤوس الحفر المزدوجة على الجانبين في وقت واحدتحسين كفاءة المعالجة والسرعة الإجمالية.
3واجهة إنسانية آلية بديهية
نظام التحكم يدعم التشغيل بلغتين باللغة الصينية والإنجليزية، مما يوفر تجربة مستخدم مباشرة مع عرض بصري واضح لرسومات القطعة.
4عملية البرمجة المبسطة
يتم تبسيط تكوين البرنامج بشكل كبير. يحتاج المشغلون فقط إلى إدخال أبعاد قطرة العمل، قطرات الثقوب، مسافة الثقوب، وحجم الإنتاج.يمكن أيضا استيراد البرامج مباشرة من برامج التعشيش CAD / CAMبالإضافة إلى ذلك، النظام متوافق مع ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA، مما يضمن التشغيل المشترك السلس وتكامل سير العمل الفعال.
5المكونات الأساسية
يتم الحصول على المكونات الهيدروليكية والهوائية والكهربائية الرئيسية من الموردين المشهورين والمعروفين ، مما يضمن التشغيل المتسق ومتانة المعدات على المدى الطويل.
6الكشف عن الأخطاء المتكاملة
تتضمن الآلة نظام تشخيص ذاتي متقدم، مما يتيح التعرف السريع على الأخطاء التشغيلية وحلها.
7وحدة قطع اختيارية
توجد وحدة قشر مخصصة كملحقات اختيارية. وهي تستخدم أحدث تقنيات قشر الشفرة المزدوجة لتحقيق دقة قطع متفوقة وكفاءة معالجة محسنة.
العينات الاختبارية أعلاه تمثل المواصفات القياسية وتخطيط الثقوب المستخدمة عادة في تصنيع برج نقل الطاقة.فهي توفر للعملاء المحتملين وموظفي التفتيش، التحقق من صحة الموقع وتقييم الأداء، مما يوفر دليلًا واضحًا على قدرة الجهاز على تلبية متطلبات الإنتاج الفعلية لتصنيع أبراج النقل.
في مشروعات خطوط النقل فائقة الجهد (UHV) ، يجب أن تتحمل الأبراج الظروف البيئية الشديدة والأحمال الهيكلية الكبيرة.هذه المعدات تلعب دورًا حاسمًا في معالجة مكونات الفولاذ الزاوية التي تشكل الإطار الأساسي لحمل هذه الأبراجتقوم بعمليات الحفر والدق الدقيق على الفولاذ الزاوية للجسم الرئيسي للبرج والذراعين والعناصر الهيكلية الهامة الأخرى ،ضمان وضع الثقوب بدقة وأداء المفاصل الموثوق بهوبالتالي، تساهم المعدات في تعزيز الاستقرار الهيكلي، والسلامة التشغيلية، وأداء الخدمة على المدى الطويل من أبراج الإرسال طوال دورة حياتها.
